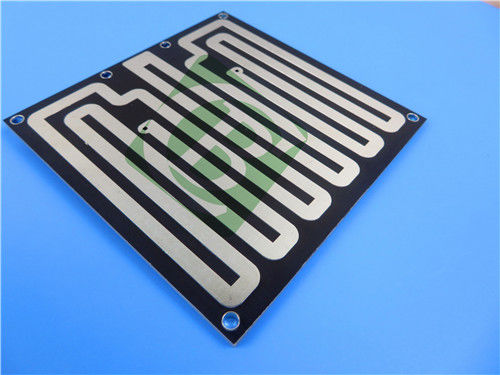

F4BTME320 PCB Carte de circuit RF double face 60 mil Étain d'immersion

Présentation de notre PCB rigide 2 couches haute performance, conçu par des experts avec le matériau F4BTME320. Ce PCB avancé est conçu pour la précision et la fiabilité dans les applications RF et hyperfréquences les plus exigeantes, ce qui en fait le choix idéal pour les systèmes aérospatiaux, les technologies radar et les communications par satellite.

L'empilage de ce PCB se compose de :

Couche de cuivre 1 : 35 µm

Noyau F4BTME320 : 1,524 mm (60 mil)

Couche de cuivre 2 : 35 µm

Détails du PCB

Caractéristiques et avantages du matériau F4BTME320

Propriétés diélectriques

Le stratifié F4BTME320 présente une constante diélectrique stable de 3,2 avec une tolérance serrée de ±0,06 à 10 GHz. Cette stabilité exceptionnelle est essentielle pour les applications haute fréquence, garantissant des performances de signal constantes.

Caractéristiques de très faible perte

Avec un facteur de dissipation remarquablement faible de seulement 0,002 à 10 GHz (0,0026 à 20 GHz), le F4BTME320 minimise la perte de signal, ce qui le rend parfait pour les applications RF sensibles telles que les antennes réseau à commande de phase et les systèmes radar militaires.

Résistance à l'humidité

Avec un taux d'absorption d'humidité de seulement 0,05 %, ce PCB maintient d'excellentes performances dans les environnements humides tout en réduisant considérablement le risque de délaminage.

Performance thermique

Les valeurs CTE pour le F4BTME320 sont conçues pour une fiabilité thermique :

- Axe X : 13 ppm/°C

- Axe Y : 15 ppm/°C

- Axe Z : 58 ppm/°C

Ces valeurs optimisées garantissent une stabilité dimensionnelle sur des températures de fonctionnement allant de -55 °C à 288 °C.

Performance PIM exceptionnelle

Avec des valeurs PIM constamment inférieures à -160 dBc, ce matériau offre des performances exceptionnelles pour les applications sensibles à l'intermodulation passive, telles que les antennes de station de base.

Applications typiques

Les propriétés avancées de ce PCB le rendent adapté aux applications haute fréquence les plus exigeantes :

- Systèmes aérospatiaux et de défense : radars et avionique nécessitant une fiabilité extrême

- Antennes réseau à commande de phase : applications sensibles à la phase de précision

- Communications par satellite : transmission de signaux haute fréquence

- Systèmes radar militaires : systèmes de détection critiques

- Infrastructure 5G : antennes de station de base et composants RF

- Systèmes hyperfréquences et RF : diviseurs de puissance, coupleurs et réseaux d'alimentation

Conformité et normes

Ce PCB est strictement conforme aux normes IPC-Class-2, garantissant qu'il répond aux exigences rigoureuses de l'industrie en matière de qualité et de fiabilité. Toutes les illustrations sont fournies au format Gerber RS-274-X pour une intégration de fabrication transparente.

Disponibilité mondiale

Nous proposons une expédition dans le monde entier, garantissant une livraison rapide aux ingénieurs et aux fabricants de toutes les régions.
