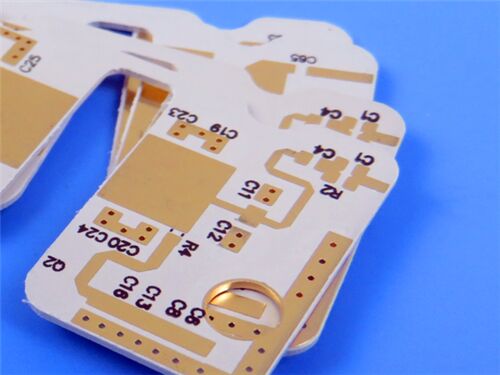

RO3003 PCB 2 couches, stratifié Rogers 10mil, placage argent / placage or

Utilisant le stratifié à haute fréquence Rogers RO3003 comme matériau de base, ce PCB est conçu pour les applications commerciales de micro-ondes et de RF.RO3003 est un composite PTFE rempli de céramique qui confère au PCB une excellente stabilité constante diélectrique sur une large plage de températures et de fréquences, ainsi qu'une faible perte diélectrique. Il répond de manière fiable aux exigences strictes en matière de transmission de signaux à haute fréquence dans des scénarios RF de précision, y compris les radars automobiles,L'infrastructure 5G en ondes mm et les systèmes d'assistance au conducteur avancés (ADAS).

Spécifications du PCB

Accumulation de PCB

Réglage de l'échantillon Introduction au matériel

Les stratifiés à haute fréquence Rogers RO3003 sont des composites PTFE remplis de céramique conçus pour des applications commerciales de micro-ondes et de RF.Les stratifiés RO3003 offrent une excellente stabilité de la constante diélectrique (Dk) à différentes températures et fréquencesCette stabilité comprend également l'élimination du changement d'étape de Dk qui se produit généralement à température ambiante avec les matériaux en verre PTFE.

RO3003 est idéal pour les applications à haute fréquence, notamment les radars automobiles (77 GHz), les systèmes d'assistance au conducteur avancés (ADAS) et les infrastructures sans fil 5G (mmWave),fournir des performances fiables dans des environnements d'exploitation exigeants.

Principales caractéristiques du matériel

Principaux avantages

Faible perte diélectrique pour le fonctionnement à haute fréquence: un facteur de dissipation de 0,001 permet une utilisation fiable dans des applications jusqu'à 77 GHz.

Excellente stabilité Dk: stabilité constante diélectrique supérieure sur la température et la fréquence, éliminant le changement d'étape Dk à température ambiante commun dans les matériaux en verre PTFE.

Des performances mécaniques fiables: excellentes propriétés mécaniques par rapport à la température, adaptées à des constructions fiables en bande et en panneaux multicouches.

Propriétés mécaniques uniformes: performance constante sur une gamme de constantes diélectriques, idéale pour les conceptions multicouches et les constructions hybrides en verre époxy.

Faible expansion en plan: CTE assorti au cuivre, permettant des assemblages montés en surface plus fiables et une excellente stabilité dimensionnelle pour les applications sensibles à la température.

Production en volume rentable: tarification économique du stratifié avec des processus de fabrication en volume matures.

Faible sensibilité environnementale: une absorption d'humidité de 0,04% minimise la dégradation des performances dans des conditions humides.

QualitéStandard et disponibilité

Norme acceptée: conforme à la classe IPC-2, garantissant une qualité constante du produit grâce à un contrôle strict du processus de fabrication et à un test électrique à 100% avant expédition.

Disponibilité: Prend en charge l'approvisionnement mondial, permettant une livraison rapide et un support après-vente efficace pour les clients du monde entier.

Applications typiques

- Applications radar dans le secteur automobile

-Antennes satellites de positionnement mondial

- Systèmes de télécommunications cellulaires - amplificateurs de puissance et antennes

-Antenne à patch pour les communications sans fil

- Satellites de diffusion directe

- Lien de données sur les câbles

- Les lecteurs de compteurs à distance.

- Des arrière-planes électriques
