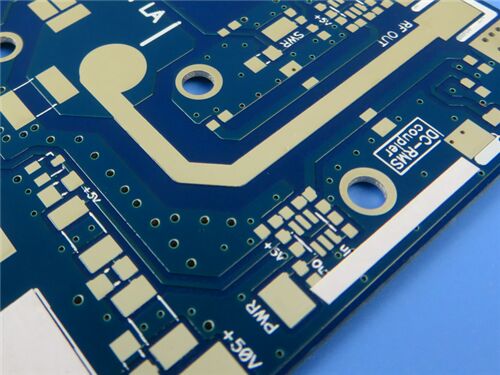

Ce circuit imprimé RF rigide à deux couches est spécialement conçu pour les applications de radiofréquence (RF) haute performance,utilisant le matériau Rogers RO4350B, un stratifié en verre tissé renforcé d'hydrocarbures/céramiqueIl est conçu pour équilibrer les performances électriques exceptionnelles (proches du PTFE/du verre tissé) avec la fabrication de l'époxy/du verre,ce qui le rend idéal pour les systèmes RF nécessitant une transmission fiable du signal et des performances stables.
Spécification des PCB
| Paramètre |
Détails |
| Nombre de couches |
2 couches (structure RF rigide) |
| Matériau de base |
Rogers RO4350B (laminat céramique/hydrocarbure renforcé en verre tissé) |
| Dimensions du tableau |
54 mm × 68 mm par pièce (1 PCS), tolérance ±0,15 mm |
| Traces/espace minimaux |
4 mils (traces) / 6 mils (espace) |
| Taille minimale du trou |
0.3 mm |
| Les voies |
Pas de voies aveugles; total des voies: 101; épaisseur de revêtement: 20 μm |
| Épaisseur du panneau fini |
1.6 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) pour les couches extérieures |
| Finition de surface |
d'une longueur n'excédant |
| Filtres à soie |
Blanc sur la couche supérieure; pas de sérigraphie sur la couche inférieure |
| Masque de soudure |
Bleu sur la couche supérieure; pas de masque de soudure sur la couche inférieure |
| Assurance qualité |
Test électrique à 100% avant expédition |
Accumulation de PCB
| Nom du calque |
Matériel |
Épaisseur |
| Couche supérieure (Copper_layer_1) |
D'autres métaux |
35 μm |
| Couche de substrat |
Le noyau de Rogers RO4350B |
1.524 mm (60 mil) |
| Couche inférieure (Copper_layer_2) |
D'autres métaux |
35 μm |
Rogers RO4350B Introduction au matériel
Les matériaux Rogers RO4350B sont des hydrocarbures/céramiques renforcés de verre tissé exclusifs qui combinent des performances électriques proches du PTFE/du verre tissé avec la fabrication de l'époxy/du verre.Ces stratifiés offrent un contrôle strict de la constante diélectrique (Dk) et maintiennent de faibles pertes tout en utilisant les mêmes méthodes de traitement que les matériaux époxy/verre standard. Disponible à une fraction du coût des stratifiés à micro-ondes classiques, le RO4350B ne nécessite pas les traitements ou procédures de manipulation spéciaux nécessaires pour les matériaux à base de PTFE.En plus, les stratifiés RO4350B sont classés UL 94 V-0, ce qui les rend appropriés pour les appareils actifs et les conceptions RF à haute puissance.
Matériel clé Caractéristiques
| Caractéristique |
Spécification/description |
| Constante diélectrique (Dk) |
30,48 ± 0,05 à 10 GHz/23°C |
| Facteur de dissipation |
0.0037 à 10 GHz/23°C |
| Coefficient thermique de Dk |
+50 ppm/°C (de -50°C à 150°C) |
| Conductivité thermique |
0.69 W/m/°K |
| Coefficient de dilatation thermique (CTE) |
L'axe X: 10 ppm/°C; l'axe Y: 12 ppm/°C; l'axe Z: 32 ppm/°C |
| Température de transition du verre (Tg) |
> 280 °C |
| Absorption de l'eau |
00,06% (faible absorption de l'eau) |
| Indice de flammabilité |
Le produit doit être présenté dans un emballage en acier. |
| Fabrication |
Compatible avec les méthodes de traitement standard de l'époxy/du verre; aucun traitement spécial par trou n'est requis |
Les avantages
Performance RF supérieure: un contrôle Dk strict et un faible facteur de dissipation garantissent une transmission fiable du signal haute fréquence, essentielle pour les applications RF.
Fabrication rentable: utilise des flux de travail standard de traitement de l'époxy/du verre, réduisant les coûts de production par rapport aux stratifiés à micro-ondes conventionnels.
Haute stabilité thermique: un Tg élevé (> 280°C) et une excellente conductivité thermique permettent une performance stable dans des environnements de fonctionnement à haute température.
Faible sensibilité environnementale: une faible absorption de l'eau (0,06%) minimise la dégradation des performances dans des conditions humides.
Amélioration de la sécurité: la cote d'inflammabilité UL 94-V0 garantit le respect des normes de sécurité pour les dispositifs actifs et les conceptions RF à haute puissance.
Œuvres d'art
Type de dessin fourni: Gerber RS-274-X (format standard de l'industrie pour la fabrication de circuits imprimés)
Norme de qualité et disponibilité
Norme de qualité: Conforme aux normes de qualité IPC-Classe 2. Cette norme largement reconnue spécifie des exigences d'acceptation strictes pour la fabrication de PCB,
Disponibilité: La distribution mondiale est prise en charge.
Applications typiques
- Infrastructure des télécommunications: antennes de stations de base cellulaires et amplificateurs de puissance
- Identification par RF: étiquettes d'identification par RF
- électronique automobile: radars et capteurs automobiles
-Communication par satellite: LNB (Low Noise Blocks) pour les satellites de diffusion directe
Résumé
Le PCB RF rigide à 2 couches avec le matériau Rogers RO4350B est une solution rentable et performante adaptée aux applications RF les plus exigeantes.En combinant des performances électriques supérieures (proches des matériaux à base de PTFE) avec la fabrication d'époxy/verre, finition de surface argentée par immersion, et conformité aux normes IPC-Classe-2,Il répond aux principaux défis de la conception des systèmes RF, de la transmission stable de signaux à haute fréquence à une fabrication en série efficace.Sa disponibilité mondiale et sa cote de sécurité UL 94-V0 en font un choix de confiance pour les projets de télécommunications, d'automobile, de RFID et de communication par satellite dans le monde entier.
