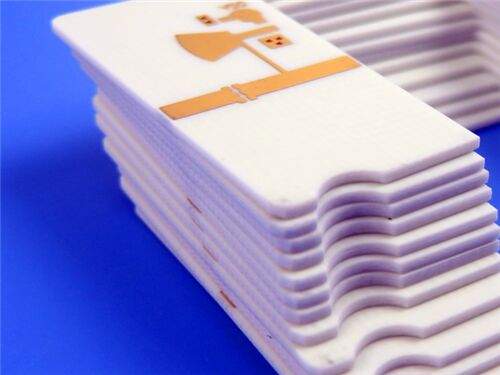

Ce circuit imprimé rigide à 2 couches adopte le Rogers RO4725JXR, un stratifié de qualité antenne à base d'hydrocarbure/céramique/verre tissé. Il est spécialement conçu pour répondre de manière fiable aux exigences rigoureuses de la transmission de signaux haute fréquence dans les scénarios d'applications RF de précision, particulièrement adapté aux applications d'antennes de stations de base cellulaires.
Spécifications du circuit imprimé
| Paramètre |
Détails |
| Nombre de couches |
2 couches (structure rigide) |
| Matériau de base |
Rogers RO4725JXR |
| Dimensions de la carte |
115,1 mm × 66,3 mm par pièce (1PCS), tolérance ±0,15 mm |
| Largeur/espace minimum |
5 mils (trace) / 6 mils (espace) |
| Taille de trou minimale |
0,3 mm |
| Via |
Pas de vias borgnes ; Total des vias : 131 ; Épaisseur du placage des vias : 20 μm |
| Épaisseur de la carte finie |
1,62 mm |
| Poids de cuivre fini |
1 oz (1,4 mils) pour les couches externes |
| Finition de surface |
Or d'immersion |
| Sérigraphie |
Pas de sérigraphie sur la couche supérieure ; Pas de sérigraphie sur la couche inférieure |
| Masque de soudure |
Pas de masque de soudure sur la couche supérieure ; Pas de masque de soudure sur la couche inférieure |
| Assurance qualité |
Test électrique à 100 % effectué avant l'expédition |
Empilage du circuit imprimé
| Nom de la couche |
Matériau |
Épaisseur |
| Couche de cuivre supérieure (Copper_layer_1) |
Cuivre |
35 μm |
| Noyau du substrat |
Noyau Rogers RO4725JXR |
1,542 mm (60,7 mil) |
| Couche de cuivre inférieure (Copper_layer_2) |
Cuivre |
35 μm |
Introduction du matériau Rogers RO4725JXR
Les stratifiés de qualité antenne Rogers RO4725JXR Hydrocarbure / Céramique / Verre tissé sont une alternative fiable et peu coûteuse aux stratifiés conventionnels à base de PTFE. Les systèmes de résine des matériaux diélectriques RO4725JXR offrent les propriétés nécessaires pour des performances d'antenne idéales. Les stratifiés de qualité antenne RO4725JXR sont entièrement compatibles avec les procédés de soudure sans plomb FR-4 et à haute température.
Ces matériaux ne nécessitent pas le traitement spécial requis sur les stratifiés traditionnels à base de PTFE pour la préparation des trous traversants plaqués. Les stratifiés RO4725JXR sont une alternative abordable aux matériaux d'antenne conventionnels à base de PTFE, permettant aux concepteurs d'optimiser les coûts et les performances. Ils possèdent les propriétés mécaniques et électriques dont les concepteurs d'antennes ont besoin, avec des valeurs qui leur permettent de réaliser des valeurs de gain substantielles tout en minimisant la perte de signal.
Principales caractéristiques du matériau
| Caractéristique |
Spécification/Description |
| Composition du matériau |
Stratifié de qualité antenne Rogers RO4725JXR Hydrocarbure / Céramique / Verre tissé |
| Constante diélectrique (Dk) |
2,55 ± 0,05 à 10 GHz/23°C |
| Facteur de dissipation |
0,0026 à 10 GHz/23°C ; 0,0022 à 2,5 GHz |
| Coefficient thermique de la constante diélectrique |
+34 ppm/°C |
| Coefficient de dilatation thermique (CTE) |
Axe X : 13,9 ppm/°C ; Axe Y : 19 ppm/°C ; Axe Z : 25,6 ppm/°C (adapté au cuivre) |
| Température de transition vitreuse (Tg) |
>280 °C |
| Valeur d'intermodulation passive (PIM) |
-166 dBC |
| Avantage de la finition de surface |
L'or d'immersion assure une excellente soudabilité, une résistance à la corrosion et des performances de liaison fiables |
Principaux avantages
Performances à faible perte : Diélectrique à faible perte avec une feuille à profil bas, minimisant l'atténuation du signal.
Faible perte d'insertion : Assure une transmission et une intégrité efficaces des signaux haute fréquence.
Compatibilité Dk : Dk adapté aux antennes PTFE standard, facilitant la compatibilité de la conception.
PIM réduit : Faible intermodulation passive, évitant les interférences et améliorant la fiabilité du système.
Performances constantes du circuit : Propriétés électriques/mécaniques stables pour un fonctionnement fiable.
Excellente compatibilité de traitement : Compatible FR-4 et soudure sans plomb, pas de traitement spécial des trous traversants.
Solution rentable : Alternative abordable aux stratifiés PTFE, optimisant le rapport coût-performance.
Norme de qualité et disponibilité
Norme de qualité : Conforme à la norme IPC-Class-2, garantissant une qualité constante grâce à un contrôle rigoureux des processus et à une vérification électrique à 100 % avant l'expédition.
Disponibilité : Disponible dans le monde entier, permettant une livraison rapide et un support après-vente efficace pour les clients internationaux.
Applications typiques
Antennes de stations de base cellulaires
Résumé
Ce circuit imprimé rigide à 2 couches basé sur le substrat Rogers RO4725JXR est une solution haute performance et rentable conçue pour les applications commerciales de micro-ondes et de radiofréquences, en particulier les antennes de stations de base cellulaires.
