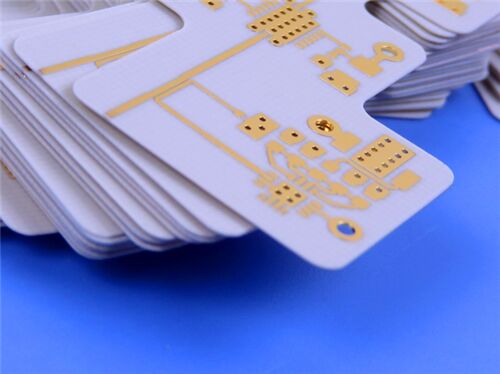

PCB Rogers 4003C 8 mil double couche avec sérigraphie noire

Ce PCB rigide à deux couches adopte le RO4003C de Rogers, a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substratesIl est conçu pour répondre de manière fiable aux exigences strictes en matière de transmission de signaux haute fréquence dans des scénarios d'application RF de précision.

Spécifications du PCB

Accumulation de PCB

Pour les appareils à commande numérique Introduction au matériel

Les matériaux RO4003C de Rogers sont des hydrocarbures/céramiques renforcés de verre tissé exclusifs, intégrant les performances électriques du PTFE/verre tissé avec la fabrication de l'époxy/verre.Offert dans différentes configurations, les stratifiés RO4003C utilisent à la fois les styles de tissu en verre 1080 et 1674, toutes les configurations répondant aux mêmes spécifications de performance électrique du stratifié.

RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminates. Contrairement aux matériaux à base de PTFE, aucun traitement spécial par trou ou aucune procédure de manipulation n'est nécessaire.leurs caractéristiques de dilatation restent stables sur toute la gamme de températures de traitement du circuit.

Principales caractéristiques du matériel

Principaux avantages

Convient pour les constructions multicouches: idéal pour les conceptions MLB; le CTE assure une excellente stabilité dimensionnelle dans les multicouches diélectriques mixtes.

Fabrication rentable: FR-4 compatible avec les procédés, sans traitement spécial des trous, coût de fabrication inférieur à celui des stratifiés micro-ondes classiques.

Hautes performances pour les applications de volume: conçues pour les applications RF à haut volume et sensibles aux performances, équilibrant les performances électriques et l'efficacité de la production.

Prix compétitifs: Des performances électriques supérieures à une fraction du coût du stratifié à micro-ondes conventionnel, excellent rapport coût/performance.

Qualité fiable des trous recouverts: une CTE basse sur l'axe Z assure des trous recouverts fiables même sous choc thermique sévère.

Performance thermique stable: Tg > 280°C maintient une expansion stable pendant toutes les températures de traitement du circuit.

Faible sensibilité environnementale: une absorption d'humidité de 0,06% minimise la dégradation des performances dans des environnements humides.

Norme de qualité et disponibilité

Norme de qualité: conforme à la classe IPC-2, garantissant une qualité constante grâce à un contrôle rigoureux du processus et à une vérification électrique à 100% avant expédition.

Disponibilité: disponible dans le monde entier, permettant une livraison rapide et un support après-vente efficace pour les clients internationaux.

Applications typiques

- Antennes et amplificateurs de puissance des stations de base cellulaires

Étiquettes d'identification RF

- Radar et capteurs automobiles

- LNB est pour les satellites de diffusion directe

Résumé

Ce PCB rigide à deux couches basé sur le substrat Rogers RO4003C est une solution rentable et performante adaptée aux applications commerciales de micro-ondes et de RF.Il s'agit d'une option fiable pour la production en grande quantité d'appareils RF de précision.
