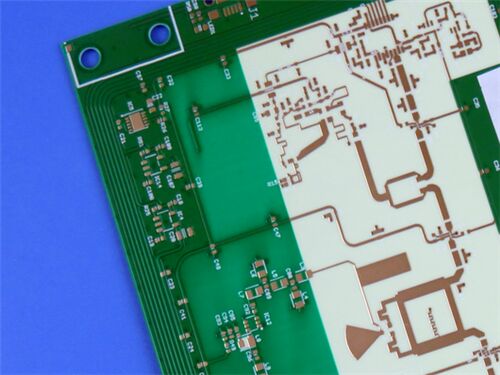

Circuit imprimé Rogers RO4533 0,8 mm, 2 couches, finition ENEPIG

Ce PCB rigide à 2 couches adopte Rogers RO4533, un matériau à base d'hydrocarbures rempli de céramique et renforcé de verre.Il est spécialement conçu pour répondre de manière fiable aux exigences strictes en matière de transmission de signaux haute fréquence dans des scénarios d'application RF de précision, particulièrement adapté aux applications d'antenne à microstrip dans les infrastructures mobiles.

Spécifications du PCB

Accumulation de PCB

Rogers RO4533 Introduction au matériel

Les stratifiés Rogers RO4533 sont des matériaux à base d'hydrocarbures renforcés de verre remplis de céramique, fournissant la constante diélectrique contrôlée,performances à faible perte et excellente réponse d'intermodulation passive requises pour les applications d'antennes à microstrip d'infrastructure mobileLes stratifiés RO4533 sont entièrement compatibles avec les stratifiés classiques.FR-4et traitement des soudures sans plomb à haute température.

Ces stratifiés ne nécessitent pas un traitement spécial comme les stratifiés traditionnels à base de PTFE pour la préparation de trous placés.PTFELes technologies d'antenne permettent ainsi aux concepteurs d'optimiser le prix et les performances de leurs antennes.Les stratifiés RO4533 sont disponibles sans halogène pour répondre aux normes les plus strictes en matière de "vert"La température de transition du verre typique des matériaux RO4533 dépasse 280°C (536°F), ce qui conduit à une faible CTE de l'axe z et une excellente fiabilité du trou traversé.

Principales caractéristiques du matériel

Principaux avantages

Performance RF supérieure: faible perte, faible Dk et excellente réponse par intermodulation passive (PIM), adaptée à un large éventail d'applications RF.

Excellente compatibilité avec les procédés: système de résine thermoset compatible avec les procédés de fabrication de PCB standard, sans traitement spécial pour la préparation des trous traversés.

Excellente stabilité dimensionnelle: assure un rendement plus élevé sur des panneaux de plus grande taille, en maintenant l'intégrité structurelle pendant la fabrication et la manutention.

Propriétés mécaniques uniformes: Maintient la forme mécanique pendant la manipulation, améliorant la fiabilité du processus.

Amélioration de la gestion de l'énergie: une conductivité thermique élevée améliore l'efficacité de la dissipation de chaleur, favorisant une meilleure gestion de l'énergie.

Solution rentable: alternative abordable aux technologies d'antenne PTFE conventionnelles, optimisant le rapport prix/performance.

Amiable avec l'environnement: option sans halogène disponible, répondant à des normes "vertes" strictes.

Faible sensibilité environnementale: une absorption d'humidité de 0,02% minimise la dégradation des performances dans des environnements humides.

Norme de qualité et disponibilité

Norme de qualité: conforme à la classe IPC-2, garantissant une qualité constante grâce à un contrôle rigoureux du processus et à une vérification électrique à 100% avant expédition.

Disponibilité: disponible dans le monde entier, permettant une livraison rapide et un support après-vente efficace pour les clients internationaux.

Applications typiques

- les antennes des stations de base des infrastructures cellulaires

- réseaux d'antennes WiMAX

Résumé

En tirant parti des propriétés électriques supérieures de RO4533 (faible perte, faible Dk, excellente réponse PIM), la compatibilité des processus de PCB standard,ce PCB sert d'option fiable pour la production en grande quantité de dispositifs RF de précision.
