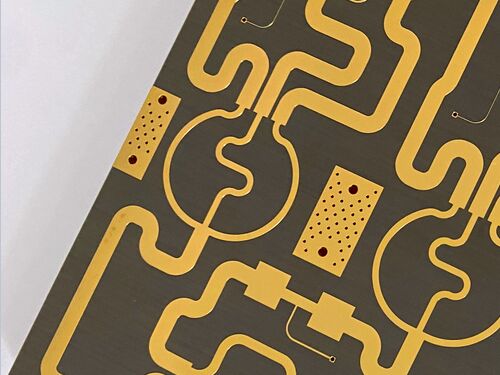

Ce PCB rigide à deux couches adopte le TLY-5, un stratifié dimensionnellement stable avec une fibre de verre tissée légère, spécialement conçu pour répondre aux exigences rigoureuses de transmission de signaux RF à haute fréquence,il est très applicable aux systèmes de radar automobile et d'antenne à ondes millimétriques.
Spécifications du PCB
| Paramètre |
Détails |
| Nombre de couches |
2 couches (structure rigide) |
| Matériau de base |
Le TLY-5 |
| Dimensions du tableau |
55 mm × 50 mm par pièce (1 PCS), tolérance ±0,15 mm |
| Traces/espace minimaux |
6 mils (traces) / 8 mils (espace) |
| Taille minimale du trou |
0.2 mm |
| Les voies |
Pas de voies aveugles; total des voies: 17; épaisseur de revêtement des voies: 20 μm |
| Épaisseur du panneau fini |
0.3 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) pour les couches extérieures |
| Finition de surface |
Or par immersion |
| Filtres à soie |
Pas de sérigraphie sur la couche supérieure; pas de sérigraphie sur la couche inférieure |
| Masque de soudure |
Pas de masque de soudure sur la couche supérieure; pas de masque de soudure sur la couche inférieure |
| Assurance qualité |
Test électrique à 100% effectué avant expédition |
Accumulation de PCB
| Nom du calque |
Matériel |
Épaisseur |
| Couche supérieure de cuivre (Copper_layer_1) |
D'autres métaux |
35 μm |
| Noyau du substrat |
Le TLY-5 |
0.254 mm (10 mil) |
| Couche de cuivre inférieure (Copper_layer_2) |
D'autres métaux |
35 μm |
Introduction au matériel TLY-5
Les stratifiés TLY-5 sont fabriqués avec de la fibre de verre tissée très légère et sont beaucoup plus stables dimensionnellement que les composites PTFE renforcés de fibres hachées.La matrice tissée dans le matériau TLY-5 produit un stratifié mécaniquement plus stable qui convient à la fabrication en grande quantitéLe faible facteur de dissipation permet un déploiement réussi pour les applications radar automobile conçues à 77 GHz ainsi que pour d'autres antennes dans les fréquences d'ondes millimétriques.
Principales caractéristiques du matériel
| Caractéristique |
Spécification/description |
| Composition du matériau |
Laminat TLY-5 avec fibre de verre tissée légère |
| Constante diélectrique (Dk) |
2.2 ± 0,02 à 10 GHz/23°C |
| Tangente de perte |
0.0009 à 10 GHz |
| Densité (gravité spécifique) |
2.19 g/cm3 |
| Absorption de l'humidité |
00,02 pour cent |
| Coefficient de dilatation thermique (CTE) |
L'axe X: 26 ppm/°C; l'axe Y: 15 ppm/°C; l'axe Z: 217 ppm/°C |
Principaux avantages
Stabilité dimensionnelle: supérieure aux composites PTFE renforcés de fibres hachées.
Facteur de dissipation (DF) le plus bas: adapté aux radars automobiles à 77 GHz et aux ondes millimétriques.
Faible absorption d'humidité: réduit au minimum la dégradation des performances dans des environnements humides.
Haute résistance à la pellicule de cuivre: améliore la fiabilité structurelle et la liaison des composants.
Dk uniforme et cohérent: assure une performance électrique stable.
Adaptation à la fabrication en grande quantité: mécaniquement stable pour la production de masse.
Norme de qualité et disponibilité
Norme acceptée: conforme à la classe IPC-2, garantissant une qualité constante grâce à un contrôle rigoureux du processus et à une vérification électrique à 100% avant expédition.
Disponibilité: Disponibilité dans le monde entier, permettant une livraison rapide et un support après-vente efficace pour les clients internationaux.
Applications typiques
- Le radar automobile.
- Les communications par satellite/cellulaire
- Des amplificateurs.
- Les LNB, les LNA, les LNC
- L'aérospatiale.
- Applications dans les bandes Ka, E et W
Résumé
Ce PCB rigide à deux couches basé sur un substrat TLY-5 est une solution de haute performance adaptée aux applications de micro-ondes et de RF à haute fréquence, en particulier aux radars automobiles à 77 GHz.En tirant parti des propriétés supérieures du TLY-5 (excellente stabilité dimensionnelle, facteur de dissipation le plus bas, faible absorption d'humidité, Dk uniforme) et strict respect des normes IPC-Classe 2,il répond efficacement aux exigences rigoureuses en matière de transmission du signal des systèmes d'ondes millimétriques.
