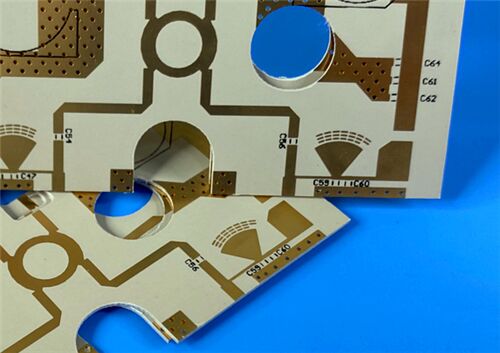

CLTE-MW PCB à 2 couches 2,99 mil Substrate Solution à faible perte

À la recherche d'un PCB rigide à 2 couches hautes performances adapté aux utilisations de la 5G et des ondes millimétriques ? Ce PCB rigide à 2 couches est construit avec des stratifiés cuivrés CLTE-MW, un matériau haute performance et économique renforcé de verre étalé et à haute teneur en charges, conçu pour répondre aux besoins des applications avec des restrictions d'épaisseur tout en préservant l'intégrité exceptionnelle du signal. Conforme aux normes de qualité IPC-Class 2, ce PCB offre des performances fiables pour les utilisations critiques telles que les communications commerciales, les équipements militaires/aérospatiaux et les systèmes de communication par satellite. Axé sur la précision, les performances à faibles pertes et la rentabilité, il constitue le choix idéal pour les ingénieurs et les équipes d'approvisionnement à la recherche d'un substrat fiable pour les projets à haute fréquence et à épaisseur limitée.

Spécifications des PCB

Pile de PCB-haut Configuration

Qualité et disponibilité

Norme de qualité : IPC-Class 2 – Répond aux exigences de qualité les plus courantes de l'industrie pour les produits électroniques de service dédiés, garantissant des performances fiables et une durée de vie prolongée.

Disponibilité : Dans le monde entier – Nous proposons une expédition mondiale pour répondre aux besoins des ingénieurs et des fabricants du monde entier, avec des délais de livraison acceptables pour l’industrie.

Substrat CLTE-MW : la clé de performances exceptionnelles

Les stratifiés cuivrés CLTE-MW constituent l'épine dorsale des performances supérieures de nos PCB, conçus pour répondre aux exigences de la 5G, des ondes millimétriques et des applications haute fréquence à épaisseur limitée :

Les stratifiés CLTE-MW offrent aux concepteurs de circuits imprimés un matériau hautes performances et économique, bien adapté aux applications limitées par des contraintes d'épaisseur physiques ou électriques. Ce système de stratifié unique est disponible en sept options d'épaisseur, allant de 3 à 10 mils, garantissant un espacement optimal signal-terre pour la 5G et d'autres applications à ondes millimétriques. Renforcés de verre étalé et d'une charge élevée en charges, les stratifiés CLTE-MW aident à réduire l'impact du tissage du verre haute fréquence sur la propagation des ondes électromagnétiques. En tant que composite PTFE chargé de céramique, le CLTE-MW est spécialement développé pour la gamme de fréquences de 24 GHz à 77 GHz et plus, offrant des performances à faibles pertes sans le coût élevé des alternatives haut de gamme.

Conçu pour être rentable et polyvalent, le CLTE-MW répond au besoin critique de solutions à substrat mince et à faibles pertes dans l'électronique haute fréquence moderne. Son renfort en verre étalé et sa charge élevée en charge réduisent non seulement la distorsion du signal, mais améliorent également la stabilité mécanique, ce qui le rend idéal pour les environnements exigeants tels que les applications militaires et aérospatiales.

Principales caractéristiques du PCB CLTE-MW

Notre PCB CLTE-MW à 2 couches offre des fonctionnalités de pointe qui le distinguent pour les applications 5G, à ondes millimétriques et à épaisseur limitée :

Tangente à faible perte : 0,0015 à 10 GHz – Réduit la perte de signal pour garantir des performances fiables en haute fréquence et en ondes millimétriques, comparables à celles des matériaux PTFE haut de gamme

Faible CTE sur l'axe Z : 30 ppm/°C – Assure une excellente fiabilité des trous plaqués (PTH) et une stabilité dimensionnelle malgré les fluctuations de température

Conductivité thermique : 0,42 W/(mK) – Améliore la dissipation thermique dans les conceptions exigeantes, évitant ainsi la surchauffe dans les applications à haute puissance

Indice d'inflammabilité : UL94 V-0 – Conforme aux normes de sécurité strictes pour les appareils électroniques utilisés dans les applications commerciales, militaires et aérospatiales.

Avantages du choix du PCB CLTE-MW

Notre PCB offre des avantages tangibles aux ingénieurs, aux fabricants et aux équipes d'approvisionnement travaillant sur des projets à haute fréquence et à épaisseur limitée :

Permet des conceptions à faibles pertes – Réduit la distorsion du signal, garantissant des performances fiables dans les applications 5G et à ondes millimétriques

Excellente fiabilité des trous traversants plaqués (PTH) – Réduit le risque de défaillance de connexion, ce qui est essentiel pour les applications à haute fiabilité telles que l'armée et l'aérospatiale.

Bonne dissipation thermique – Prend en charge les conceptions exigeantes en dissipant efficacement la chaleur, prolongeant ainsi la durée de vie des composants électroniques

Compatible avec les applications commerciales – Offre une solution rentable sans compromettre les performances pour les communications commerciales et l'avionique

Performances mécaniques fiables – Maintient la stabilité dans les environnements thermiques difficiles, ce qui le rend idéal pour les conditions de fonctionnement difficiles

Applications

Notre PCB à 2 couches CLTE-MW est spécialement conçu pour les applications haute fréquence, haute fiabilité et à épaisseur limitée, notamment :

• Communications commerciales et avionique
• Applications militaires/aérospatiales
• Réseaux d'alimentation micro-ondes
• Structures électroniques sensibles à la phase
• Systèmes de communication par satellite
• Composants passifs (coupleurs, filtres et baluns)
