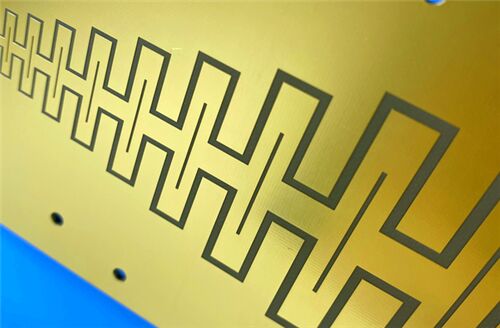

10mil RF-10 PCB 2 couches carte rigide haute-DK faible perte

Vous cherchez un PCB rigide à haute performance à deux couches optimisé pour les applications RF? This 2-layer rigid PCB is built with RF-10 copper clad laminates—a composite of ceramic-filled PTFE and woven fiberglass—designed to address the growing need for size reduction in RF applications while maintaining superior signal integrityConçu selon les normes de qualité IPC-Classe 2, ce PCB offre des performances fiables pour des applications critiques telles que les antennes à patch à microstrip, les antennes GPS et les composants de satellites.Avec un accent sur la précision, durabilité et rentabilité, ce PCB est idéal pour les ingénieurs et les équipes d'approvisionnement à la recherche d'un substrat fiable pour des projets à haute fréquence.

Les PCBSpécifications

Chaque aspect de notre PCB est conçu pour la précision et la performance, assurant la cohérence et la fiabilité dans chaque unité:

Pièces de PCB-en haut Configuration

Statistiques sur les PCB

Substrate RF-10: clé de performances supérieures

Les stratifiés RF-10 revêtus de cuivre sont la pierre angulaire des performances exceptionnelles de nos PCB, conçus pour répondre aux exigences des applications RF à haute fréquence:

RF-10 est un composite de PTFE rempli de céramique et de fibre de verre tissée,offrant une combinaison unique d'une constante diélectrique élevée (DK) et d'un faible facteur de dissipationLe mince renforcement tissé en fibre de verre améliore la rigidité pour une manipulation plus facile et une meilleure stabilité dimensionnelle, ce qui le rend idéal pour les circuits monocouches et multicouches.

Conçu pour une rentabilité et des délais de livraison acceptables par l'industrie, le RF-10 répond au besoin de réduction de taille dans les applications RF.combiné à une faible dissipation, entraîne des pertes d'insertion optimales à des fréquences plus élevées où les pertes d'effet cutané sont importantes.

Principales caractéristiques du PCB RF-10

Notre PCB RF-10 à 2 couches possède des caractéristiques de pointe qui le distinguent pour les applications à haute fréquence:

Constante diélectrique: 10,2 ± 0,3 à 10 GHz ¢ Permet une conception de circuit RF compact

Facteur de dissipation: 0,0025 à 10 GHz Minimise la perte de signal pour des performances fiables à haute fréquence

Conductivité thermique élevée: 0,85 W/mk (non revêtu)  Améliore la gestion thermique, empêchant la surchauffe dans les applications à haute puissance

CTE (coefficient d'expansion thermique): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C ¢ faible expansion sur tous les axes pour une excellente stabilité dimensionnelle

Faible absorption de l'humidité: 0,08%

Classification de l'inflammabilité: V-0, répond aux normes de sécurité des appareils électroniques

Avantages du choix du PCB RF-10

Le PCB RF-10 offre des avantages tangibles pour les ingénieurs, les fabricants et les équipes d'approvisionnement:

Réduction de la taille des circuits RF réduit l'empreinte de vos conceptions RF sans sacrifier les performances

Excellente stabilité dimensionnelle Assure des performances constantes dans les changements de température et les processus de fabrication

Tolérance DK étroite (10,2 +/- 0,3) ️ Garantit la cohérence de tous les PCB, simplifiant la conception et l'assemblage

Haute conductivité thermique améliore la gestion thermique, prolongeant la durée de vie de vos appareils

Excellente adhésion au cuivre lisse, assure une liaison fiable des composants et une transmission fiable du signal

Faible expansion X, Y, Z Reduit le risque de défaillance des joints de soudure et de déformation du panneau

Excellent rapport prix/performance Offre des performances RF de haute qualité à un prix rentable

Applications

Notre PCB RF-10 à 2 couches est spécialement conçu pour les applications à haute fréquence et haute fiabilité, notamment:

• Antennes à patch à micro-bandes
• Antennes GPS
• Composants passifs (filtres, couples, diviseurs de puissance)
• Systèmes d'évitement de collision des aéronefs
• Composants de satellites

Qualité et disponibilité

Norme de qualité: IPC-Classe 2 répond aux exigences de qualité les plus courantes de l'industrie pour les produits électroniques de service dédiés, garantissant des performances fiables et une durée de vie prolongée.IPC-Classe 2 est largement utilisé pour les dispositifs de communication, des instruments industriels et d'autres applications nécessitant une performance constante.

Format de l'artwork: Gerber RS-274-X Le format standard de l'industrie pour la fabrication de PCB, assurant la compatibilité avec tous les principaux logiciels de conception et de fabrication.

Disponibilité: dans le monde entier Nous offrons une livraison mondiale pour répondre aux besoins des ingénieurs et des fabricants du monde entier, avec des délais de livraison acceptables par l'industrie.
