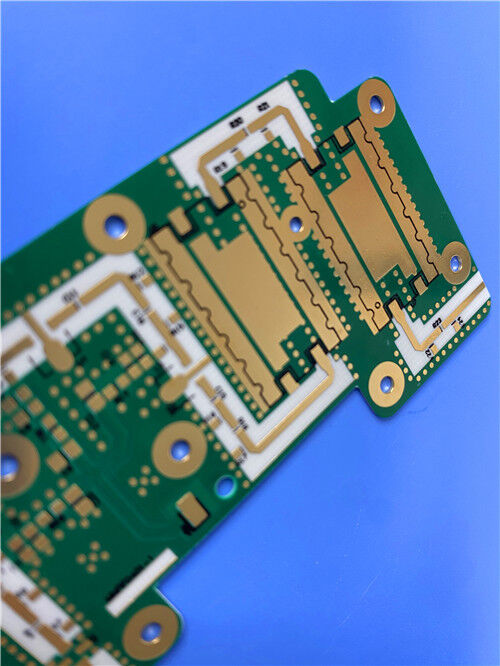

Ce PCB utilise Rogers CLTE-AT comme matériau de base, est doté d'une finition de surface Immersion Gold et est strictement conforme aux normes de qualité IPC-Classe 2.d'une puissance de sortie supérieure ou égale à 300 WLa finition Immersion Gold offre une résistance exceptionnelle à la corrosion, une soudabilité et une fiabilité à long terme.ce qui le rend bien adapté aux processus d'assemblage de précision.
Détails de la construction des PCB
| Paramètre de construction |
Spécification |
| Matériau de base |
Rogers CLTE-AT (composite en PTFE céramique micro-dispersé avec renforcement en fibre de verre tissée) |
| Nombre de couches |
à deux côtés (structure rigide à deux couches) |
| Dimensions du tableau |
56 mm × 99 mm par unité, avec une tolérance dimensionnelle de ±0,15 mm |
| Traces/espace minimaux |
4 mils (traces) et 6 mils (espace), au minimum |
| Taille minimale du trou |
0.3 mm |
| Les voies aveugles |
Ne pas utiliser |
| Épaisseur du panneau fini |
0.2 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) sur les deux couches extérieures |
| Via épaisseur de revêtement |
20 μm, assurant une conductivité fiable entre les couches |
| Finition de surface |
Or par immersion |
| Filtres à soie |
La couche supérieure est recouverte de sérigraphie noire; la couche inférieure est dépourvue de sérigraphie |
| Masque de soudure |
Masque de soudure vert sur la couche supérieure; pas de masque de soudure sur la couche inférieure |
| Contrôle de la qualité |
Test électrique à 100% effectué avant expédition pour éliminer les éventuels défauts |
La pile-en haut Configuration
| Couche |
Spécification |
Fonction |
| Couche de cuivre 1 |
épaisseur de 35 μm (1 oz) |
Couche supérieure du signal, intégrée à une sérigraphie noire et à un masque de soudure vert |
| Substrate du CLTE-AT |
0épaisseur de.13 mm (5 mil) |
Couche de noyau diélectrique à faible perte avec une stabilité dimensionnelle exceptionnelle |
| Couche de cuivre 2 |
épaisseur de 35 μm (1 oz) |
Couche de signal inférieure, sans sérigraphie ni masque de soudure |
Rogers CLTE-AT Introduction au matériel
Les stratifiés CLTE-AT de Rogers sont la solution de qualité commerciale de la gamme de produits CLTETM, adoptant les technologies de base des stratifiés CLTE-XTTM avec des modifications optimisées en termes de coûts.Il en résulte une constante diélectrique de 3.00 et un profil d'épaisseur unique par rapport aux variantes CLTE-XT.Les stratifiés CLTE-AT intègrent un renforcement tissé en fibre de verre pour obtenir une stabilité dimensionnelle exceptionnelle, un attribut essentiel pour les assemblages complexes, en particulier avec des substrats minces (0,005 ‰ et 0,010 ‰).
Les stratifiés CLTE-AT offrent les meilleures pertes d'insertion (S21) et une faible tangente de perte (0,0013) sur le marché commercial, se classant au deuxième rang après CLTE-XT.Ils obtiennent une résistance supérieure de la peau sans compter sur le perdantEn outre, le CLTE-AT présente une faible CTE sur les axes XYZ et un TCEr extrêmement faible, assurant une stabilité de phase électrique, une stabilité Dk,et stabilité mécanique sur une plage de température de fonctionnement de -55°C à 150°CIl conserve les avantages concurrentiels des stratifiés CLTE, y compris une absorption minimale de l'humidité et des produits chimiques du procédé, une facilité de traitement,et conductivité thermique améliorée pour une meilleure capacité de transfert de chaleur et de traitement de l'énergie.
Caractéristiques du matériau CLTE-AT
| Catégorie |
Caractéristique |
Spécification |
| Intégrité du signal |
Composition du matériau |
Composite en céramique/PTFE pour micro-ondes |
| Performance mécanique |
Armature en fibre de verre tissée |
| Perte d'insertion |
Meilleur de sa catégorie (S21) |
| Stabilité thermique et électrique |
Tangente de perte |
0.0013 |
| Constante diélectrique (Dk) |
30,00 ± 0.04 |
| Conductivité thermique |
0.64 W/mK |
| Le CTE (axes XYZ) |
8/8/20 ppm/°C |
| Propriétés physiques |
Indice de flammabilité |
Le produit doit être présenté dans un emballage en acier. |
| Absorption de l'humidité |
00,03% |
| Propriétés de dégazage |
TML 0,04%, CVCM 0, WVR 0 |
Avantages matériels du CLTE-AT
- Stabilité mécanique exceptionnelle: le CLTE-AT possède des propriétés mécaniques supérieures, résistant à la glissade et au flux de froid pour maintenir une stabilité dimensionnelle à long terme même dans des environnements de fonctionnement difficiles.
- Résistance aux produits chimiques de traitement: le matériau présente une résistance élevée aux produits chimiques de traitement, réduisant ainsi efficacement les dommages lors de la gravure, du placage et d'autres procédures de fabrication de PCB.
- Adhérence au cuivre optimisée: elle atteint une excellente résistance à l'écaillage sans compter sur des surfaces en cuivre plus rugueuses et plus perdues, préservant l'intégrité du signal tout en assurant une liaison fiable au cuivre.
- Facile de traitement: compatible avec les procédés de fabrication de PCB standard, éliminant le besoin de techniques spécialisées et réduisant la complexité de la production.
Applications typiques
- Radar automobile et régulation de vitesse adaptative
- Applications au micro-ondes et aux RF
- Antennes sensibles à la phase et à la température
- Applications électroniques sensibles aux phases
- Filtres RF et micro-ondes
Qualité et disponibilité
Ce PCB est conforme aux normes de qualité IPC-Classe 2, garantissant des performances fiables pour les appareils électroniques commerciaux et industriels.le soutien de projets mondiaux et la livraison internationale en temps opportun.
