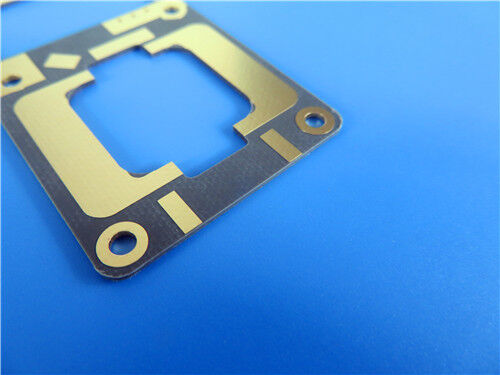

Ce circuit imprimé utilise comme matériau de base le duroïde 5880LZ de Rogers RT et respecte strictement les normes de qualité IPC-Classe 2.il est spécialement conçu pour répondre aux exigences de performance rigoureuses de la haute fréquenceLe matériel RT duroid 5880LZ confère une stabilité diélectrique exceptionnelle, des performances à faible perte et des caractéristiques de légèreté au PCB,ce qui le rend hautement adapté à l'aérospatiale critique, des applications militaires et de communication.
Spécifications du PCB
| Paramètre de construction |
Détails |
| Matériau de base |
Rogers RT duroid 5880LZ (composite PTFE rempli) |
| Nombre de couches |
Structure rigide à deux couches |
| Dimensions du tableau |
78 mm x 96 mm par pièce, avec une tolérance de ±0,15 mm |
| Trace/Espace |
Le nombre de points de contact doit être supérieur ou égal à: |
| Taille minimale du trou |
0.25 mm |
| Les voies aveugles |
Je ne veux pas. |
| Épaisseur du panneau fini |
0.3 mm |
| Poids du cuivre fini |
1 oz (équivalent à 1,4 ml) sur les deux couches extérieures |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
L'immersion en or, |
| Filtres à soie |
Écrans de soie blancs sur la couche supérieure |
| Masque de soudure |
Masque de soudure vert sur la couche supérieure |
| Contrôle de la qualité |
Test électrique à 100% effectué avant expédition |
La pile-en haut Configuration
Le PCB rigide à 2 couches adopte une mise en pile optimisée pour maximiser les avantages de performance du matériau Rogers RT duroid 5880LZ. La structure de la mise en pile (de haut en bas) est la suivante:
| Couche |
Spécification |
Fonction |
| Couche de cuivre 1 |
épaisseur de 35 μm (1 oz) |
Couche supérieure du signal avec sérigraphie blanche et masque de soudure vert |
| NT1 système d'exploitation |
0Épaisseur de.254 mm (10 mil) |
Base diélectrique à faible perte assurant des performances stables à haute fréquence |
| Couche de cuivre 2 |
épaisseur de 35 μm (1 oz) |
Couche de signal inférieure sans écran de soie ni masque de soudure |
NT1 traitement de l'eau NT1 traitement de l'eau
Rogers RT duréid 5880LZest un matériau composite rempli de polytétrafluoroéthylène (PTFE) à haute performance,spécialement conçus pour des applications de circuits stripline et microstrip exigeant des performances de haute fréquence supérieuresSa composition unique de remplissage donne lieu à une structure légère et de faible densité, ce qui en fait un choix idéal pour les systèmes de haute performance sensibles au poids.
L'un des principaux avantages des stratifiés RT duroid 5880LZ est leur constante diélectrique uniforme sur les panneaux, qui reste stable sur une large plage de fréquences.Le facteur de dissipation exceptionnellement faible du matériau étend son utilisabilité aux fréquences de bande Ku et au-dessusEn outre, le RT duroid 5880LZ est facile à usiner, à couper et à tondre,avec une excellente résistance à tous les solvants et réactifs, à la fois chauds et froids, couramment utilisés pour la gravure sur PCB, le revêtement des bords et le revêtement des trous.
NT1 système d'exploitation
RT laminés duroid 5880LZ présentent des propriétés électriques, mécaniques et thermiques exceptionnelles, notamment:
| Les biens immobiliers |
Spécification |
Définition |
| Constante diélectrique (Dk) |
2.0 ± 0,04 à 10 GHz et 23°C |
Assure une propagation constante du signal et un contrôle de l'impédance dans les circuits à haute fréquence. |
| Facteur de dissipation (Df) |
0.0021 - 0,0027 à 10 GHz et 23°C |
Minimise l'atténuation du signal et la perte d'énergie, permettant le fonctionnement à la bande Ku et au-dessus. |
| Coefficient d'expansion thermique (CTE) sur l'axe Z |
40 ppm/°C |
Réduit la contrainte thermique et assure la stabilité dimensionnelle sous les fluctuations de température. |
| Propriétés de dégazage |
TML 0,01%, CVCM 0,01%, VRW 0,01%, Le taux de rétention est de 0,01%. |
Répond aux exigences strictes en matière de faibles émissions de gaz pour les applications aérospatiales et de haute fiabilité. |
| Densité |
1.4 gm/cm3 |
Construction légère, idéale pour les systèmes aériens et militaires sensibles au poids. |
| Indice de flammabilité |
Le produit doit être présenté sous la forme suivante: |
Conforme aux normes strictes de sécurité incendie pour les composants électroniques. |
| Compatibilité sans plomb |
Compatible avec les procédés sans plomb |
Il est conforme aux normes modernes de fabrication et aux réglementations environnementales. |
Applications typiques
En tirant parti de sa conception légère, de sa faible perte diélectrique et de sa stabilité à haute fréquence, ce PCB est idéal pour les applications critiques suivantes:
- Systèmes d'antennes aériennes
-Réseaux d'alimentation légers
- Systèmes de radar militaires
- Systèmes de guidage de missiles
-Antennes radio numériques point à point
Qualité et disponibilitél'égalité
Ce PCB est strictement conforme aux normes de qualité IPC-Classe-2, ce qui garantit des performances fiables.En plusCe PCB est disponible dans le monde entier, répondant efficacement aux exigences globales du projet et permettant une livraison en temps opportun.
