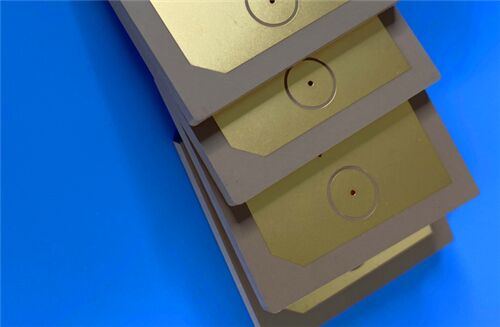

Rogers TMM6 PCB 15mil Substrate 2 couches carte de circuit électrique haute fréquence

Ce PCB utilise le Rogers TMM6 comme matériau de base et respecte strictement les normes de qualité IPC-Classe 2.d'une puissance de sortie supérieure ou égale à 300 W, micro-ondes et électronique de précision.

Spécifications du PCB

La pile-en haut Configuration

Rogers TMM6 Introduction au matériel

Rogers TMM6 est un matériau thermoset à haute performance,en forme de composite polymère céramique thermodurcissable spécialement conçu pour les applications nécessitant une fiabilité à travers-ouverture élevée en stripline et en micro-circuits à bande. This material combines the key advantages of ceramic and traditional PTFE microwave laminates—including excellent dielectric stability and mechanical strength—without the need for specialized production techniques typically required for those materialsNotamment, TMM6 offre une constante diélectrique unique par rapport à d'autres matériaux de la famille de produits Rogers, élargissant son applicabilité dans les conceptions de micro-ondes de précision.

TMM6 Caractéristiques du matériau

TMM6 Avantages matériels

-Supérieure stabilité mécanique: le TMM6 possède d'excellentes propriétés mécaniques qui résistent à la glissade et au flux de froid, assurant une stabilité dimensionnelle à long terme même dans des environnements d'exploitation difficiles.

- Résistance aux produits chimiques de traitement: le matériau est très résistant aux produits chimiques de traitement, réduisant efficacement les dommages lors de la gravure, du placage et d'autres procédures de fabrication de PCB.

- Capacité fiable de liaison de fil: en tant que matériau à base de résine thermodurcissable, le TMM6 permet une liaison fiable de fil, une exigence essentielle pour les assemblages électroniques à haute fréquence et de précision.

- Compatibilité de fabrication à grande échelle: TMM6 est compatible avec tous les processus de fabrication de PCB courants, éliminant le besoin d'équipements spécialisés et réduisant les coûts de production globaux.

Applications typiques

En tirant parti de ses excellentes performances diélectriques, sa stabilité thermique et sa compatibilité de fabrication, ce PCB est idéal pour une large gamme de RF, micro-ondes,et applications électroniques de précisionLes principaux domaines d'application sont les suivants:

- Circuits RF et micro-ondes

- Amplificateurs et combinateurs de puissance

- Filtres et accouplements

- Systèmes de communication par satellite

- Des antennes GPS.

- Coupez les antennes.

- Polarisateurs diélectriques et lentilles

- Des testeurs de puces.

QualitéUnemédicamentl'égalité

Ce PCB est strictement conforme aux normes de qualité IPC-Classe 2, assurant des performances et une fiabilité constantes pour les produits électroniques commerciaux et industriels.soutenir les exigences globales du projet et faciliter la livraison en temps opportun aux clients internationaux.
