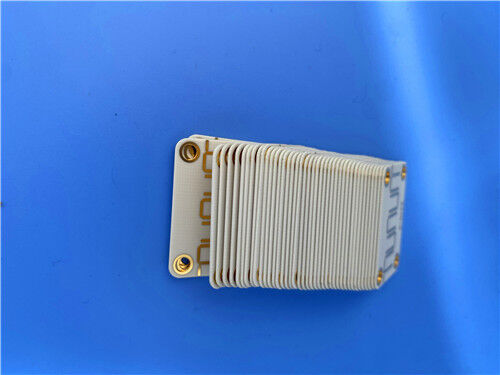

Ce PCB à double face utiliseAD300Den tant que substrat de base et incorporant une finition de surface EPIG (sans nickel), configurée avec un revêtement en cuivre de 1 oz (1,4 mil) sur les couches extérieures, une épaisseur de plaque finie de 1,2 mm,et 20 μm par revêtement, le PCB offre des performances électriques constantes et une uniformité de fabrication de haute précision, ce qui le rend très approprié pour des applications telles que les antennes de stations de base d'infrastructures cellulaires,systèmes d'antenne télématique automobile, et les antennes de radio par satellite commerciales.
Détails de la construction des PCB
| Les spécifications |
Détails |
| Matériau de base |
AD300D |
| Nombre de couches |
PCB à double face |
| Dimensions du panneau |
67 mm x 102,6 mm par unité, +/- 0,15 mm |
| Traces/espace minimaux |
4/6 millilitres |
| Taille minimale du trou |
0.4 mm |
| Les voies aveugles / les voies enfouies |
Pas de voies aveugles |
| Épaisseur du panneau fini |
1.2 mm |
| Poids de Cu fini |
1 oz (1,4 ml) sur les couches extérieures |
| Par épaisseur de revêtement |
20 μm |
| Finition de surface |
EPIG (sans nickel) |
| Le haut de la sérigraphie |
Je ne veux pas. |
| Vêtements de soie de fond |
Je ne veux pas. |
| Masque de soudure supérieur |
Je ne veux pas. |
| Masque de soudure inférieure |
Je ne veux pas. |
| Contrôle de la qualité |
Test électrique utilisé à 100% avant expédition |
Accumulation de PCB
| Couche d'empilement |
Spécification |
| Couche de cuivre |
35 μm |
| Le noyau AD300D |
1.016 mm (40 mil) |
| Couche de cuivre2 |
35 μm |
Type d'œuvre
Les illustrations fournies pour la fabrication de PCB respectent la norme Gerber RS-274-X, le protocole accepté par l'industrie pour transmettre les données de fabrication de PCB.
Norme de qualité
Ce PCB est conforme à la norme IPC-Class-2, une référence de l'industrie largement reconnue pour les cartes de circuits imprimés.et fiabilité, ce qui le rend adapté à la plupart des applications commerciales et industrielles nécessitant un fonctionnement constant et une fiabilité modérée.
Disponibilité mondiale
Nous fournissons des services de logistique et d'expédition fiables pour assurer la livraison en temps opportun des produits aux clients dans divers pays et régions,avec la capacité de répondre aux exigences des commandes de petits lots et de grands volumes.
Introduction au matériau de base AD300D
Les stratifiés AD300D sont des matériaux à base de PTFE remplis de céramique, renforcés de verre, conçus pour offrir une constante diélectrique contrôlée, des performances à faible perte,et d'excellentes performances d'intermodulation passive (PIM)Fabriqué pour répondre aux exigences des marchés actuels des antennes sans fil,ce matériau à base de résine de PTFE est compatible avec les procédés de fabrication de PTFE standard et offre une construction rentable qui améliore les performances électriques et mécaniques.
Caractéristiques clés de l'AD300D
| Principales caractéristiques |
Les spécifications |
| Constante diélectrique (Dk) |
2.94 à 10 GHz/23°C |
| Facteur de dissipation |
0.0021 à 10 GHz/23°C |
| Coefficient de dilatation thermique (CTE) |
24 ppm/°C (axe X), 23 ppm/°C (axe Y), 98 ppm/°C (axe Z) (de 55 à 288°C) |
| Coefficient thermique de la constante diélectrique |
-73 ppm/°C |
| Indice de résistance à la flamme |
Le produit doit être présenté sous la forme suivante: |
Les avantages
- Tangente à faible perte (< 0,002 à 10 GHz)
- Excellente performance du circuit dans toutes les bandes de fréquences sans fil typiques
- Constante diélectrique contrôlée (±0,05) pour des performances de circuit répétables
- PIM très faible (-159 dBc à 30 mil, 1900 MHz), assurant une excellente performance de l'antenne et une perte de rendement réduite due à des problèmes liés au PIM
- Excellente stabilité dimensionnelle, permettant des performances de circuit répétables et des rendements de fabrication améliorés
Applications typiques
- Antenne de la station de base de l'infrastructure cellulaire
- Systèmes d'antenne télématique automobile
- Antennes radio-satellitaires commerciales
Conclusion
Ce PCB est conçu pour les professionnels, les institutions de recherche et développement (R & D),les entreprises de technologie qui développent et fabriquent des antennes de stations de base pour les infrastructures cellulaires, des systèmes d'antenne télématique automobile et des antennes radio par satellite commerciales.ce PCB sert de solution fiable et de haute qualité pour les applications sans fil à forte demande nécessitant des performances électriques stables, faible perte et excellente performance PIM.
