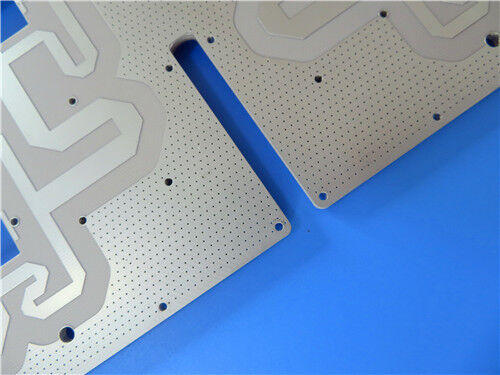

PCB Rogers DiClad 870 2 couches finition argent par immersion épaisseur 5mil

Cette carte PCB est une carte rigide à 2 couches, construite avec Rogers DiClad 870 (un composite à base de PTFE renforcé de fibre de verre tissée) comme matériau de base, avec une finition de surface Argent par immersion. Elle adopte un poids de cuivre de 1 oz (1,4 mils) pour les couches externes, avec une épaisseur de carte finie de 0,2 mm et une épaisseur de placage de via de 20 μm, garantissant des performances stables et une fabrication précise pour les applications électroniques exigeantes.

Spécifications PCB

Empilement PCB

Il s'agit d'un PCB rigide à 2 couches avec la structure d'empilement suivante (du haut vers le bas) :

Type de dessin

Le format de dessin fourni pour le processus de fabrication des PCB est Gerber RS-274-X, qui est le format standard de l'industrie pour les données de fabrication de PCB.

Norme acceptée

Ce PCB est conforme à la norme IPC-Classe-2, une norme industrielle largement adoptée pour les circuits imprimés. L'IPC-Classe-2 spécifie les exigences en matière de qualité, de performance et de fiabilité des PCB, adaptées à la plupart des applications commerciales et industrielles où des performances constantes et une fiabilité modérée sont requises.

Disponibilité

Ce PCB est disponible dans le monde entier. Nous offrons des services logistiques et de livraison fiables pour garantir une expédition rapide aux clients dans différents pays et régions, en prenant en charge les commandes en petits lots et en grands volumes. Que ce soit pour les entreprises électroniques régionales, les instituts de recherche ou les entreprises technologiques mondiales, nous pouvons fournir un approvisionnement constant et un support après-vente professionnel pour répondre aux diverses demandes du marché.

Introduction au matériau de base DiClad 870

Les stratifiés Rogers DiClad 870 sont des composites à base de PTFE renforcé de fibre de verre tissée, conçus pour être utilisés comme substrats de circuits imprimés. Comparé à d'autres stratifiés de la série DiClad, le DiClad 870 utilise moins de couches de fibre de verre tissée et un rapport de contenu PTFE plus élevé, ce qui lui permet d'offrir des constantes diélectriques (Dk) et des facteurs de dissipation plus faibles tout en maintenant une épaisseur similaire.

Caractéristiques clés du DiClad 870

Avantages principaux

- Absorption d'humidité la plus faible parmi les composites à base de PTFE, garantissant des performances stables dans divers environnements

- Constante diélectrique (Dk) stable sur une large gamme de fréquences, garantissant une transmission de signal cohérente

- Faible Dk supporte des largeurs de ligne plus importantes, ce qui contribue à réduire la perte d'insertion et à améliorer l'intégrité du signal

Applications typiques

• Réseaux d'alimentation radar
• Réseaux commerciaux à réseau phasé
• Antennes de station de base à faible perte
• Systèmes de guidage
• Antennes radio numériques
• Filtres, coupleurs et amplificateurs à faible bruit (LNA)

Conclusion

Avec ses avantages fondamentaux, ce PCB est une solution fiable et haute performance pour les applications électroniques exigeantes. Il est bien adapté aux professionnels et aux entités impliqués dans les réseaux d'alimentation radar, les antennes de station de base et les composants associés, ainsi qu'aux instituts de recherche et développement et aux entreprises technologiques produisant des systèmes de guidage et des antennes radio numériques. Sa disponibilité mondiale, ses tests électriques rigoureux avant expédition et son support de commande flexible répondent efficacement aux besoins spécialisés de haute performance des entreprises électroniques régionales et mondiales.
