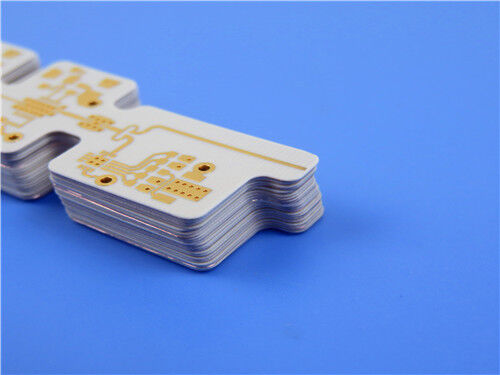

PCB Rogers RO4003C profil bas 0,5 mm placage de via 20 um

Ce PCB rigide à double couche utiliseRésultats de l'analyse de l'efficacitéavec un revêtement en cuivre extérieur de 1 oz (1,4 mil), une épaisseur de finition de 0,5 mm et un revêtement de 20 μm, il offre des performances électriques stables, une intégrité supérieure du signal,et fabrication de haute précisionSes propriétés avancées de faible perte le rendent idéal pour les applications numériques à haute fréquence, les composants des stations de base cellulaires, les LNB satellites et les étiquettes RFID.

Détails du PCB

Accumulation de PCB

Type d'œuvre

Les illustrations fournies pour la fabrication de PCB sont strictement conformes au format Gerber RS-274-X, qui est le protocole standard reconnu par l'industrie pour la transmission des données de fabrication de PCB.

QualitéLa norme

Ce PCB adhère strictement à la norme IPC-Class-2, une référence mondialement reconnue pour les circuits imprimés.performances électriques, et la fiabilité opérationnelle, ce qui le rend bien adapté à la majorité des applications commerciales et industrielles qui exigent une stabilité opérationnelle constante et une fiabilité modérée.

Disponibilité

Nous fournissons des services de logistique et d'expédition fiables pour assurer la livraison en temps opportun des produits aux clients dans divers pays et régions,avec la capacité de répondre aux exigences des commandes de petits lots et de grands volumes.

Introduction au matériau de base à profil bas RO4003C

Les stratifiés Rogers RO4003C LoPro utilisent la technologie exclusive de Rogers, qui permet à la feuille traitée inversement de se lier au diélectrique RO4003C standard.améliorer la perte d'insertion et l'intégrité du signal tout en préservant toutes les caractéristiques favorables du système de stratification RO4003C standardEn tant que stratifiés céramiques hydrocarbures, RO4003C LoPro est conçu pour fournir des performances supérieures à haute fréquence et une fabrication de circuits rentable.Il s'agit d'un matériau à faible perte compatible avec les procédés de fabrication standard d'époxy/verre (FR-4) et élimine la nécessité d'une préparation spécialisée (eLe débit de l'eau est réduit par l'utilisation d'un autre procédé (par exemple, l'écorce de sodium), ce qui réduit les coûts de fabrication.

Principales caractéristiques du RO4003C à faible profil

Principaux avantages

- Une perte d'insertion plus faible permet de concevoir des systèmes à fréquences de fonctionnement plus élevées (supérieures à 40 GHz)

- Performance réduite d'intermodulation passive (PIM), ce qui la rend idéale pour les antennes des stations de base

- Amélioration des performances thermiques grâce à une perte de conducteurs réduite

- Permet la fabrication de circuits imprimés multicouches

- Offre une flexibilité de conception exceptionnelle pour répondre à diverses exigences d'application

- Compatible avec les procédés de traitement à haute température

- Conforme aux réglementations et exigences environnementales pertinentes

- Expose une résistance à la formation de filament anodique conducteur (CAF)

Applications typiques

- Applications numériques: serveurs, routeurs et backplanes à haut débit

- antennes de stations de base cellulaires et amplificateurs de puissance

- Blocs à faible bruit (LNB) pour satellites de radiodiffusion directe

-Etiquettes d'identification par radiofréquence (RFID)

Conclusion

Ce PCB à double couche représente un sommet de précision technique,combinant la science des matériaux RO4003C LoPro exclusive de Rogers avec des normes de fabrication rigoureuses pour fournir des performances inégalées dans les applications de communication et de traitement de signaux critiques.
