Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | PTFE | Épaisseur de carte PCB: | 1.6mm |
|---|---|---|---|
| Poids de cuivre: | 0,5 onces | Compte de couche: | 2 couches |
| Masque de soudure: | Vert de lustre | Taille de carte PCB: | 89 x 61mm=1PCS |
| Finition extérieure: | OSP | ||
| Surligner: | Carte électronique à haute fréquence de PTFE,Carte électronique à haute fréquence de 0,5 onces |
||

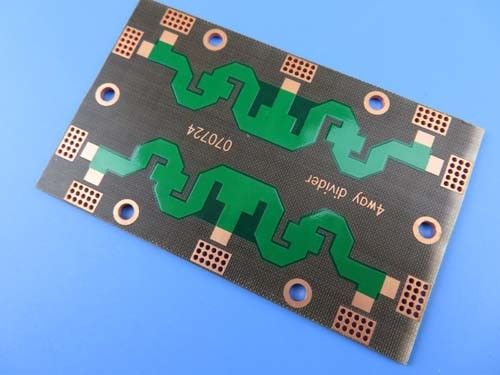

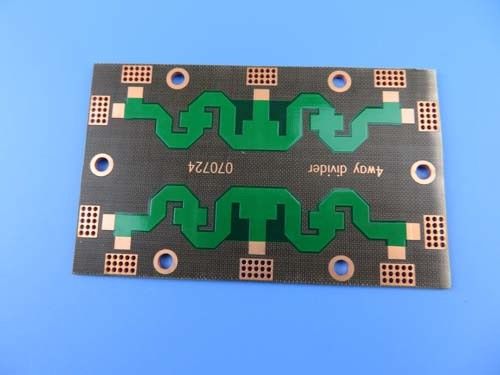

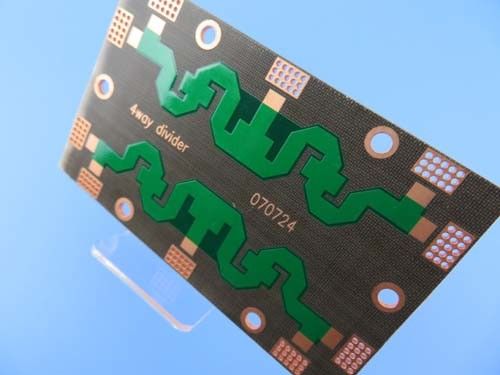

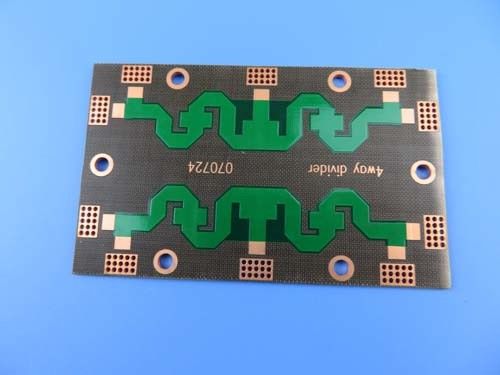

La carte PCB à haute fréquence sur le double de DK2.65 PTFE a dégrossi avec OSP et masque vert pour des combinateurs
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Le polytétrafluoroéthylène (abréviation PTFE), généralement connu sous le nom de « roi de plastique », est un composé de polymère fait de tétrafluoroéthylène par polymérisation. Il a l'excellente stabilité chimique, résistance à la corrosion, scellant, lubrification et non-viscosité élevée, isolation électrique et bonne résistance vieillissante. Utilisé en tant que construction du plastique, il peut être transformé en tube de PTFE, tige, ceinture, plat, film et ainsi de suite. Généralement il a employé dans des conditions de haute performance des tuyaux, des conteneurs, des pompes, des valves aussi bien que du radar anticorrosion, le matériel de transmission à haute fréquence, appareil de radio.
Le polytétrafluoroéthylène (F4, PTFE) a une série d'excellente représentation :
1. résistance à hautes températures : la température à long terme d'utilisation 200~260 degrés de Celsius.
résistance de la température 2.low : encore doux à -100 degrés de Celsius ;
résistance 3.corrosion : aqua regia résistant et tous dissolvants organiques ;
résistance 4.climate : la meilleure vie vieillissante en plastiques ;
lubrification 5.high : avec le plus petit coefficient de frottement en plastiques (0,04) ;
6.Non-viscous : avec la tension superficielle minimale en matériaux solides sans adhérer à toute substance ;
7.non-toxic : avec l'inertie physiologique ;
les propriétés 8.excellent électriques, idéales pour la classe de C des isolants, une couche épaisse de pile de journal peuvent bloquer 1500 V de haute tension ;
9.smoother que la glace.
F4BM-1/2est stratifiéparl'immobilisationdutissuen verreverniavecde larésinedetéflon, selonlaformulationscientifiqueetleprocessusstrictdetechnologie. Ceproduitprofitequelquespar rapportauxsériesdeF4Bdanslareprésentationélectrique(l'éventaildeconstantediélectrique, detangentediélectriqueinférieurede l'angle de pertes, deplus granderésistance, etdeplusdestabilitédereprésentation)
Aux fréquences de rf et micro-ondes, la constante diélectrique des matériaux de PTFE est aussi basse que 3,5 ou ci-dessous, qui garde le signal fort pendant la transmission à travers la carte PCB, les rendant idéaux pour surmonter la limitation à grande vitesse de FR-4.
Notre capacité de carte PCB
| Matériel de carte PCB : | La fibre de verre a enduit PTFE |
| Code : | F4BM-1/2(sériesdefamille) |
| Constante diélectrique : | 2,2, 2,55, 2,65, 3,0 et 3,5 |
| Compte de couche : | 1 couche, 2 couches et multicouche |
| Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Épaisseur de carte PCB : | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : | Cuivre nu, HASL, ENIG, argent, OSP, etc. |
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 89 x 61mm=1PCS |
| TYPE DE CONSEIL | Carte PCB de micro-onde |
| Nombre de couches | Le double a dégrossi carte PCB |
| Composants extérieurs de bâti | NON |
| Par des composants de trou | OUI |
| EMPILEMENT DE COUCHE | cuivre ------- 18um (0.5oz) +PLATE |
| PTFE 1.5mm | |
| cuivre ------- 18um (0.5oz) +PLATE | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 6mil/9mil |
| Trous minimum/maximum : | 0.9/2.3mm |
| Nombre de différents trous : | 3 |
| Nombre de forages : | 156 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 1 |
| Contrôle d'impédance | non |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | PTFE ER= 2,55 |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 1oz |
| Taille finale de carte PCB : | 1,6 millimètres ±0.16 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | OSP, épaisseur >0.2µm |
| Soudez le masque pour s'appliquer à : | SUPÉRIEUR, minimum 12micron |
| Couleur de masque de soudure : | Vert de lustre, Taiyo PSR-2000GT600D |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | Aucun silkscreen n'a exigé. |
| Couleur de légende composante | Aucun silkscreen n'a exigé. |
| Fabricant Name ou logo : | Aucun silkscreen n'a exigé. |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), par l'intermédiaire d'ouvert. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Propriétés électriques de F4B PTFE
| Nom | Condition d'essai | Unité | Valeur | |||
| Densité | État normal | g/ cm3 | 2,1|2,35 | |||
| Absorption d'humidité | Immersion dans l'eau distillée de 20±2℃ pendant 24 heures | % | ≤0.02 | |||
| Température de fonctionnement | Chambre haute-basse de la température | ℃ | -50℃~+260℃ | |||
| Conduction thermique | W/m/k | 0,8 | ||||
| CTE (typique) | 0~100℃ (εr : 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (typique) | 0~100℃ (εr : 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (typique) | 0~100℃ (εr : 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Facteur de rétrécissement | 2 heures en eau bouillante | % | 0,0002 | |||
| Résistivité extérieure | C.C 500V | État normal | M·Ω | ≥1×104 | ||
| Humidité et température constantes | ≥1×103 | |||||
| Résistivité volumique | État normal | MΩ.cm | ≥1×106 | |||
| Humidité et température constantes | ≥1×105 | |||||
| Pin Resistance | C.C 500V | État normal | MΩ | ≥1×105 | ||
| Humidité et température constantes | ≥1×103 | |||||
| Résistance diélectrique extérieure | État normal | d=1mm (Kv/mm) | ≥1.2 | |||
| Humidité et température constantes | ≥1.1 | |||||
| Constante diélectrique | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
| (±2%) | ||||||
| Facteur de dissipation | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55|2,65 | ≤1×10-3 | |||||
| 3,0|3,5 | ≤1.5×10-3 | |||||
