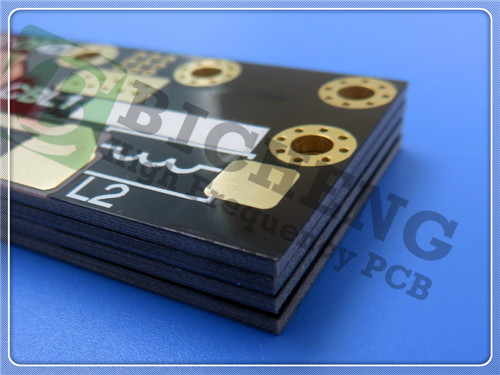

Circuits en cuivre nu à double face F4BTMS1000 PCB 6,35 mm d'épaisseur

Le PCB F4BTMS1000 est présenté comme la dernière innovation de la série F4BTMS, conçue pour répondre aux exigences rigoureuses des applications de haute fiabilité dans les secteurs aérospatial et de la défense.Cette version améliorée de la série F4BTM intègre des progrès significatifs dans la formulation des matériaux et les processus de fabrication, ce qui se traduit par des performances et une polyvalence exceptionnelles.

Composition avancée du matériau
Fabriqué à partir d'un mélange unique de nano-céramique spécialement formulée mélangée à de la résine de polytétrafluoroéthylène (PTFE), renforcée d'un tissu en fibre de verre ultra-mince et ultra-fin,le F4BTMS1000 minimise les effets négatifs de la fibre de verre sur la propagation des ondes électromagnétiquesCette composition innovante est conçue pour réduire considérablement les pertes diélectriques tout en améliorant la stabilité dimensionnelle.en rendant le matériau adapté à diverses applications.

Les principaux avantages du F4BTMS1000 comprennent une résistance électrique et une conductivité thermique améliorées, ainsi qu'un faible coefficient de dilatation thermique.Ces caractéristiques assurent des caractéristiques de température diélectrique stables et une utilisabilité accrue sur une large plage de fréquencesEn outre, la feuille de cuivre de faible rugosité RTF est incorporée dans la série F4BTMS, réduisant encore la perte de conducteurs et fournissant une excellente résistance à l'écaillage.permettant la compatibilité avec des bases en cuivre et en aluminium.

Principales caractéristiques du F4BTMS1000
Constante diélectrique (Dk): le F4BTMS1000 possède un Dk de 10,2 à 10 GHz, ce qui le rend idéal pour les applications à haute fréquence où la transmission précise du signal est essentielle.


Facteur de dissipation: avec des valeurs de 0,0020 à 10 GHz et de 0,0023 à 20 GHz, le PCB minimise les pertes d'énergie pendant le fonctionnement.


Coefficient d'expansion thermique (CTE): les valeurs de CTE de 16 ppm/°C (axe X), 18 ppm/°C (axe Y) et 32 ppm/°C (axe Z) assurent une stabilité sur une large plage de températures allant de -55°C à 288°C.


Faible coefficient thermique de Dk: à -320 ppm/°C, cette caractéristique garantit des performances constantes dans les variations de température, améliorant la fiabilité de la conception.


Haute conductivité thermique: à 0,81 W/mk, ce PCB favorise une dissipation de chaleur efficace, essentielle pour maintenir des conditions de fonctionnement optimales.


Faible absorption d'humidité: Avec un taux d'absorption d'humidité de 0,03%, le F4BTMS1000 est conçu pour fonctionner de manière fiable dans des environnements humides.

Spécifications de construction
Le PCB F4BTMS1000 est doté d'une construction rigide à deux couches robuste avec les spécifications suivantes:

Couche de cuivre 1: 35 μm
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Couche de cuivre 2: 35 μm

Les dimensions du panneau sont de 98 mm x 98 mm (± 0,15 mm), avec une épaisseur finale de 6,4 mm. Un poids de cuivre fini de 1 oz (1,4 mil) est spécifié pour les couches extérieures, assurant une conductivité optimale.

Détails supplémentaires sur la construction
Trace minimale/Espace: 6/6 millilitres
Taille minimale du trou: 0,6 mm
Épaisseur de revêtement: 20 μm
Finition de surface: cuivre nu, offrant une excellente conductivité.
Test électrique: chaque PCB est soumis à un test électrique à 100% avant expédition, garantissant ainsi sa qualité et sa fiabilité.

Assurance qualité et normes
La fabrication est effectuée conformément aux normes IPC-Classe 2, assurant un niveau modéré de fiabilité adapté à une variété d'applications.Cet engagement en faveur de la qualité garantit que chaque PCB F4BTMS1000 répond à des critères de performance rigoureux, assurant une tranquillité d'esprit aux clients des industries critiques.

Applications typiques
Le PCB F4BTMS1000 est idéal pour une variété d'applications de haute fiabilité, notamment:

Équipement aérospatial:Essentiel pour les équipements spatiaux et de cabine qui nécessitent des performances constantes dans des conditions extrêmes.


Applications au micro-ondes et aux RF:Parfait pour les composants de micro-ondes avancés, assurant l'intégrité du signal et une perte minimale.


Radar militaire:Conçu pour répondre aux exigences de précision des applications militaires.


Réseaux d'alimentation et antennes sensibles à la phase:Idéal pour les antennes à réseau phasé et les communications par satellite.

Conclusion
Le PCB F4BTMS1000 représente un bond en avant significatif dans la technologie des PCB, combinant des matériaux de pointe et des processus de fabrication rigoureux pour offrir des performances et une fiabilité inégalées.d'une épaisseur n'excédant pas 10 mm, militaires ou télécommunications, ce PCB est conçu pour répondre aux défis de l'électronique moderne.
