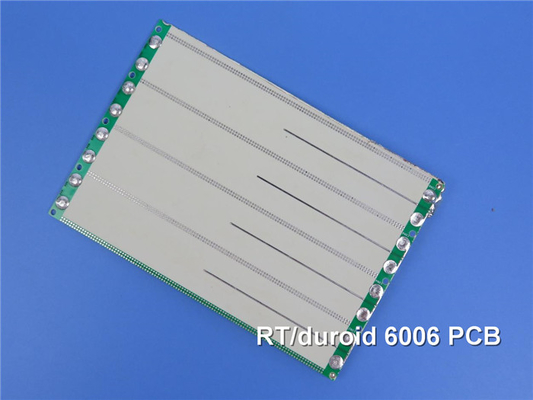

Carte PCB à haute fréquence de Rogers RT/Duroid 6006 avec le masque vert de soudure
  • Nom
  • Nom
  • Nom

Carte PCB à haute fréquence de Rogers RT/Duroid 6006 avec le masque vert de soudure

Nombre De Pièces: 1pcs
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
LA CHINE
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-062.V1.0
Matière première:
Composé en céramique-PTFE
Compte de couche:
1 couche, 2 couches
Épaisseur de carte PCB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Taille de carte PCB:
≤400mm X 500mm
Masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure:
Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP.
Mettre en évidence:

Carte PCB à haute fréquence de Duroid 6006

,

Carte PCB à haute fréquence de Rogers droite

,

Carte PCB à haute fréquence de masque de soudure

Description du produit



Carte PCB à haute fréquence de Rogers RT/Duroid 6006



Les stratifiés de micro-onde de Rogers RT/duroid 6006 sont des composés en céramique-PTFE qui sont conçus pour des applications électroniques et à micro-ondes de circuit exigeant une constante diélectrique élevée. Le stratifié de RT/duroid 6006 est disponible avec une valeur de constante diélectrique de 6,15.



Carte PCB à haute fréquence de Rogers RT/Duroid 6006 avec le masque vert de soudure 0



La micro-onde de RT/duroid 6006 stratifie la facilité de caractéristique de la fabrication et de la stabilité en service. Résultats de cette propriété dans la possibilité de production en série et de réduire le coût de marchandises. Il a fortement la constante et le contrôle d'épaisseur diélectrique, l'absorption de faible humidité, et la bonne stabilité mécanique thermique.



Carte PCB à haute fréquence de Rogers RT/Duroid 6006 avec le masque vert de soudure 1



Carte PCB à haute fréquence de Rogers RT/Duroid 6006 avec le masque vert de soudure 2



Les cartes électronique de RT/Duroid 6006 sont très utilisées dans les systèmes d'évitement de collision d'avions, les systèmes au sol d'alerte radar, les antennes et des systèmes de communication satellites etc. de correction.



Valeur typique de RT/duroid 6006
Propriété RT/duroid 6006 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 6.15±0.15 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 a maintenu le stripline
Constante diélectrique, εDesign 6,45 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coefficient thermique de ε -410 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Résistivité volumique 7 x 107   Mohm.cm IPC 2.5.17.1
Résistivité extérieure 2 x 107   Mohm IPC 2.5.17.1
Propriétés de traction ASTM D638 (vitesse de déformation 0.1/min.)
Module de Young 627(91) 517(75) DE X/Y MPA (kpsi)
Effort final 20 (2,8) 17 (2,5) DE X/Y MPA (kpsi)
Tension finale 12 à 13 4 à 6 DE X/Y %
Propriétés de compression   ASTM D695 (vitesse de déformation 0.05/min.)
Module de Young 1069 (115) Z MPA (kpsi)
Effort final 54 (7,9) Z MPA (kpsi)
Tension finale 33 Z %
Module de flexion 2634 (382) 1951 (283) X MPA (kpsi) ASTM D790
Effort final 38 (5,5) DE X/Y MPA (kpsi)
Déformation sous la charge 0,33 2,1 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Absorption d'humidité 0,05   % D48/50℃ 0,050" (1.27mm) profondément IPC-TM-650 2.6.2.1
Conduction thermique 0,49   W/m/k 80℃ ASTM C518
Coefficient de dilatation thermique 47
34
117		 X
Y
Z		 ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.41
Le TD 500   ℃ TGA   ASTM D3850
Densité 2,7   g/cm3   ASTM D792
La chaleur spécifique 0,97 (0,231)   j/g/k
(BTU/ib/OF)		   Calculé
Peau de cuivre 14,3 (2,5)   pli (N/mm) après flotteur de soudure IPC-TM-650 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui
