L'empilement hybride de la carte PCB FR-4 optimise l'intégrité du signal et le coût de carte PCB

L'empilement hybride de carte PCB optimise l'intégrité du signal et le coût de carte PCB

Aujourd'hui nous allons parler de la carte PCB hybride. Nous nous référons principalement au matériel à haute fréquence mélangé au verre époxyde.

Voyons l'empilement pour avoir l'idée au sujet de la structure hybride.

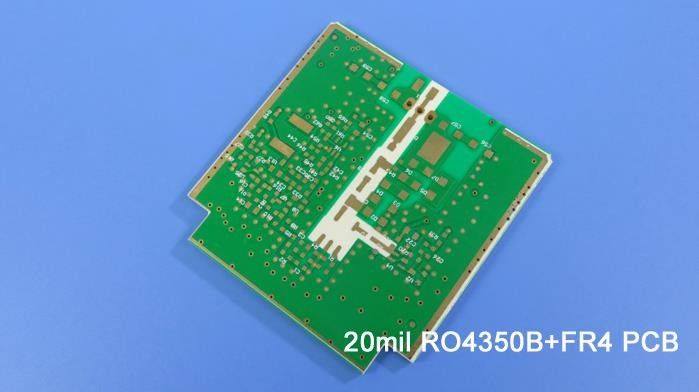

La couche 1 à la couche 2 est le noyau du matériel à haute fréquence de RO4350B et la couche 3 pour poser 4 est le noyau du verre FR-4 époxyde. Les 2 noyaux sont collés par une feuille d'adhésif (prepreg).

Types de carte PCB hybride

La carte PCB hybride peut être un mélange de FR-4 et de matériel à haute fréquence comme mentionné ci-dessus, un autre type est un mélange de matériel à haute fréquence avec la constante diélectrique différente (DK), par exemple RT/duroid 5880 et RO4350B etc.

Pourquoi employons-nous la carte PCB hybride ?

Il y a 3 raisons principales qui nous convainquent d'employer ce type de carte PCB multicouche à haute fréquence, les propriétés améliorées et électriques c.-à-d. coût, de fiabilité ont augmenté.

Le coût de matériel à haute fréquence est beaucoup plus haut que FR-4, parfois, en employant l'hybride de FR-4 et le matériel à haute fréquence peut résoudre le problème coûté.

Il pose des problèmes de fiabilité quand la valeur de CTE de la matière de carte PCB employée est relativement haute, alors que quelques matériaux à haute fréquence ont des caractéristiques élevées de CTE. Quand un bas matériel de CTE FR-4 est combiné avec un matériel élevé de CTE pour faire un conseil multicouche, le CTE composé est acceptable, de ce fait augmentant la fiabilité.

Le plus souvent, quelques lignes du panneau mélangé de carte PCB exigent la représentation électrique très élevée, certains n'exigent pas haut, dans ce cas, les parties avec de basses exigences de marche électriques seront FR4 utilisés, alors que les parties avec des exigences de marche électriques élevées emploieront des matériaux à haute fréquence plus chers. Certains utilisant le DK différent du matériel pour faire la carte PCB mélangée, elle est également d'améliorer les propriétés électriques, comme dans quelques applications des combinateurs et des filtres, utilisant différentes valeurs de matériel du DK.

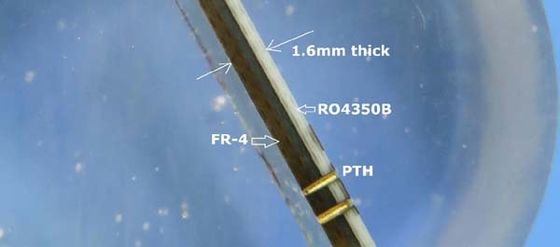

Micro-section d'une carte PCB hybride

Pourquoi choisissez FR-4 ?

Le mélange de FR-4 et de matériaux à haute fréquence devient de plus en plus commun parce que FR-4 et la grande majorité de matériaux à haute fréquence ont de petits problèmes de compatibilité.

Stratification

Pour obtenir une stratification fiable, nous d'abord choisissons la feuille de pp de matériel à haute fréquence et employons le cycle pressant correct. La couche adhésive du même matériel est plus favorable pour le cycle pressant plus simple.
