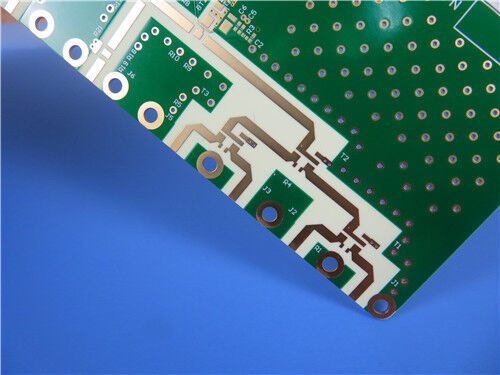

PCB hybrides sur une carte de circuit imprimé multicouche de substrat RO4350B et RO3010

Le PCB haute fréquence hybride RO4350B et RO3010 à 12 couches est un circuit imprimé RF multi-diélectrique de haute précision conçu pour les systèmes de communication à micro-ondes et à large bande haute densité. Ce PCB hybride personnalisé à 12 couches adopte une structure d'empilement mixte professionnelle, comprenant du RO4350B de 4 mil pour les couches externes supérieure et inférieure, des couches centrales intermédiaires avec un substrat micro-ondes RO3010 à haute densité de 5 mil/10 mil/25 mil et un préimprégné RO4450F comme matériau diélectrique de liaison dans tout l'empilement.

Ce PCB applique une configuration de cuivre différenciée standard : 1 oz de cuivre pour les couches externes pour une transmission robuste du signal haute fréquence et une conduction du courant, et 0,5 oz de cuivre pour les couches internes pour prendre en charge le routage de ligne ultra-fin et la disposition haute densité. Il est doté d'un masque de soudure vert avec une sérigraphie blanche et d'une finition de surface Palladium Gold sans nickel de qualité supérieure pour éliminer les interférences du signal de la couche de nickel et offrir une conductivité haute fréquence et une résistance à l'oxydation supérieures. Avec une dimension de carte de 107 mm × 91,5 mm (2 pièces par lot) et une structure sophistiquée de via aveugle multi-groupes, cette carte hybride à 12 couches combine la stabilité du haut débit à faible perte du RO4350B et les avantages de la miniaturisation à Dk élevé du RO3010, idéale pour les applications compactes de dispositifs RF et micro-ondes hautes performances.

Spécifications des circuits imprimés hybrides RO4350B et RO3010 à 12 couches

Empilement de PCB hybride à 12 couches

Qu'est-ce que le RO4350B ? Stratifié haute fréquence à large bande et à faible perte

Le RO4350B est un stratifié céramique d'hydrocarbures renforcé de verre de qualité supérieure appartenant à la série Rogers RO4000, largement reconnu comme un substrat hautes performances grand public pour les circuits RF et micro-ondes commerciaux. Offrant une constante diélectrique stable (Dk=3,48) et un facteur de dissipation ultra-faible (Df=0,0037 à 10 GHz), le RO4350B maintient des performances électriques constantes sur un spectre de fréquences extrêmement large, garantissant une atténuation minimale du signal pour un fonctionnement haute fréquence à large bande.

Différent des matériaux PTFE traditionnels qui nécessitent un traitement spécial complexe, le RO4350B présente une excellente fabricabilité avec une compatibilité totale avec les flux de fabrication standard FR-4. Il ne nécessite aucun traitement spécialisé, prend en charge les équipements de traitement automatisés des PCB et s'adapte à la production de masse à haut volume. Avec une stabilité thermique élevée et une correspondance CTE fiable avec la feuille de cuivre, le RO4350B empêche le délaminage des couches, via la fissuration et la déformation thermique lors de soudures et de cycles thermiques répétés. Sa stabilité exceptionnelle à large bande, sa faible perte d'insertion et sa capacité élevée de gestion de la puissance en font le matériau de couche externe préféré pour les conceptions de circuits imprimés hybrides haute fréquence.

ROFICHE TECHNIQUE 4350B

RO4350BStratifiéApplications

Infrastructure de communication sans fil :Modules frontaux RF de station de base 5G/6G, cartes d'antenne à large bande, amplificateurs de puissance (PA) et amplificateurs à faible bruit (LNA)

Appareils micro-ondes et RF :Filtres haute fréquence, coupleurs, séparateurs et réseaux d'adaptation d'impédance pour systèmes hyperfréquences à large bande

Systèmes haute fréquence automobiles :Radar automobile à ondes millimétriques 77 GHz, régulateur de vitesse adaptatif et modules de surveillance de la sécurité des véhicules

Équipements de test et de mesure de précision :Appareils de test haute fréquence, cartes de circuits imprimés d'émission et de traitement des signaux

Électronique pour l’aérospatiale et la défense :Circuits RF à faible perte d'insertion nécessitant une stabilité thermique élevée et une cohérence à large bande

Qu'est-ce que le RO3010 ? Stratifié pour micro-ondes en PTFE rempli de céramique à haute densité

RO3010 est un composite PTFE chargé de céramique haute performancestratifiéde la série Rogers RO3000, spécialement conçue pour les conceptions de circuits micro-ondes compacts et miniaturisés. Il présente une constante diélectrique élevée et stable de Dk=10,2±0,30 et un facteur de dissipation ultra-faible de Df=0,0022 à 10 GHz, permettant une réduction significative de la taille du circuit tout en conservant une perte de signal haute fréquence ultra-faible. Cette caractéristique Dk élevée permet aux concepteurs de miniaturiser les composants RF, notamment les antennes, les filtres et les coupleurs, pour les dispositifs électroniques haute densité soumis à des contraintes d'espace.

FICHE TECHNIQUE RO3010

RO3010StratifiéApplications

Composants RF miniaturisés :Antennes compactes, microfiltres et coupleurs miniatures pour appareils sans fil à espace limité

PCB multicouches haute densité :Cartes d'empilage hybrides à grand nombre de couches nécessitant une réduction de taille et des performances haute fréquence stables

Communication par satellite et micro-ondes :Modules de traitement du signal et d'émission-réception à bande étroite de haute précision

Capteurs industriels haute fréquence :Équipement de détection et de détection micro-ondes haute stabilité fonctionnant dans des conditions environnementales complexes
