Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | RO3210 | Compte de couche: | 2 couches, carte PCB multicouche et hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | 25mil (0.635mm), 50mil (1.27mm) | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. vert, noir, bleu, jaune, rouge. | Poids de cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finition extérieure: | Cuivre nu, HASL, ENIG, OSP etc…. | ||
| Mettre en évidence: | Carte PCB à haute fréquence de Rogers RO3210,carte PCB à haute fréquence du revêtement 25mil,Carte PCB à haute fréquence d'or d'immersion |
||

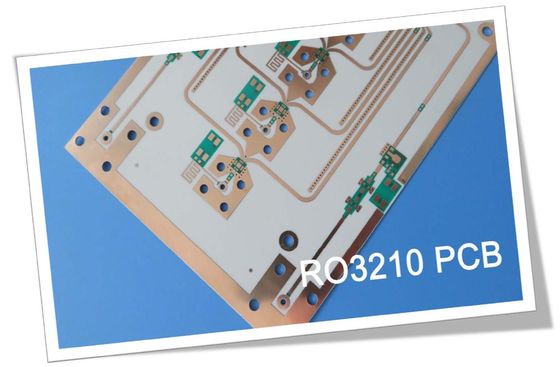

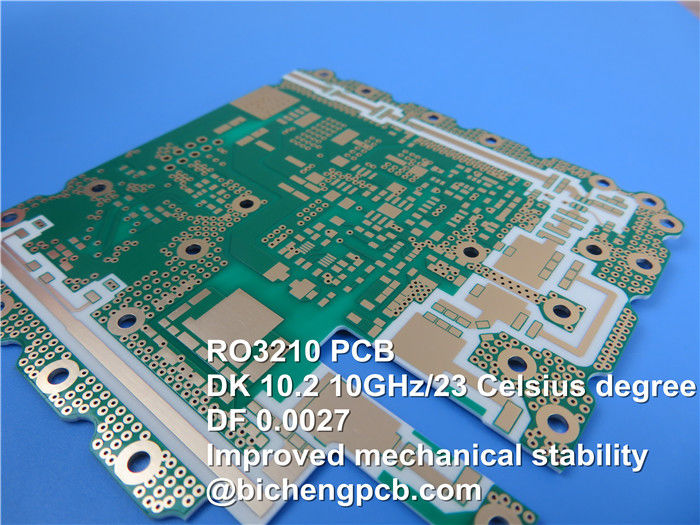

Circuit imprimé haute fréquence Rogers RO3210avec revêtement 25mil et 50mil Immersion Gold, Immersion Tin et Immersion Silver
(Les PCB sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Bonjour à tous,
Aujourd'hui, nous parlons de PCB haute fréquence RO3210.
Les stratifiés de circuit haute fréquence RO3210 sont des stratifiés remplis de céramique renforcés de fibre de verre tissée.Le matériau RO3210 a été conçu comme une extension des matériaux de circuit haute fréquence de la série RO3000 avec une caractéristique distinctive : une stabilité mécanique améliorée.
Les caractéristiques et avantages sont les suivants :
1. Renfort en verre tissé, améliore la rigidité pour une manipulation plus facile.
2, performances électriques et mécaniques uniformes, idéales pour les structures haute fréquence multicouches complexes.
3. Le faible coefficient de dilatation dans le plan correspond au cuivre, qui est fiable pour les assemblages montés en surface ;qui convient pour une utilisation avec des conceptions hybrides de panneaux multicouches époxy.
4. Excellente stabilité dimensionnelle, se traduit par des rendements de production élevés.
5. La douceur de la surface permet une tolérance de gravure plus fine.
Capacité PCB
| Matériau PCB : | Stratifiés remplis de céramique |
| La désignation: | RO3210 |
| Constante diélectrique: | 10,2 ±0,5 (processus) |
| 10.8 (conception) | |
| Nombre de couches : | 2 couches, multicouches, PCB hybride |
| Poids cuivre : | 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB : | 25 mil (0,635 mm), 50 mil (1,27 mm) |
| Taille du circuit imprimé : | ≤400mm X 500mm |
| Masque de soudure : | Vert, noir, bleu, jaune, rouge etc. |
| Finition de surface: | Cuivre nu, HASL, ENIG, OSP etc.. |
Les circuits imprimés haute fréquence RO3210 à double couche sont disponibles avec du cuivre fini de 0,5 oz à 2 oz, 0,7 mm et 1,3 mm d'épaisseur, une taille maximale de 400 mm sur 500 mm, une finition de surface avec du cuivre nu, un nivellement à l'air chaud, de l'or par immersion, etc.
Les applications typiques sont :
1. Infrastructure des stations de base
2. LMDS et haut débit sans fil
3. Fond de panier d'alimentation
4. Relevés de compteurs à distance
5. Systèmes de télécommunications sans fil
La couleur de base du PCB RO3210 est le blanc.
Le processus de fabrication du PCB haute fréquence RO3210 est similaire au PCB standard en PTFE, il convient donc au processus de fabrication en volume gagnant un marché avantageux.
Fiche technique du matériel de circuit haute fréquence RO3210
| RO3210 Valeur typique | |||||
| Biens | RO3210 | Direction | Unités | État | Méthode d'essai |
| Constante diélectrique, processus ε | 10.2±0.5 | Z | 10 GHz 23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
| Constante diélectrique, conception ε | 10.8 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation, tanδ | 0,0027 | Z | 10 GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | -459 | Z | ppm/℃ | 10 GHz 0 ℃ à 100 ℃ | IPC-TM-650 2.5.5.5 |
| Stabilité dimensionnelle | 0,8 | X, Y | mm/mètre | COND A | ASTM D257 |
| Résistivité volumique | dix3 | MΩ.cm | COND A | CIB 2.5.17.1 | |
| Résistivité de surface | dix3 | MΩ | COND A | CIB 2.5.17.1 | |
| Module de traction | 579 517 |
MARYLAND CMD |
kpsi | 23℃ | ASTM D 638 |
| Absorption de l'eau | <0,1 | - | % | J24/23 | IPC-TM-650 2.6.2.1 |
| Chaleur spécifique | 0,79 | j/g/k | Calculé | ||
| Conductivité thermique | 0,81 | F/M/K | 80℃ | ASTM C518 | |
| Coefficient de dilatation thermique (-55 à 288℃) |
13 34 |
X,Y Z |
ppm/℃ | 23℃/50% HR | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| Densité | 3 | g/cm3 | |||
| Résistance au pelage du cuivre | 11 | plier | 1 oz, EDC après flotteur de soudure | IPC-TM 2.4.8 | |
| Inflammabilité | V-0 | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
