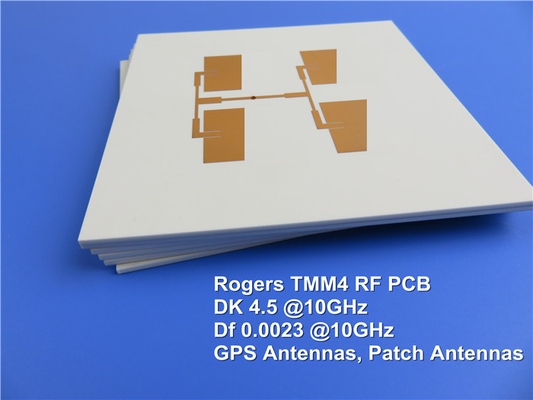

Carte PCB de micro-onde de Rogers Tmm 4 avec de l'or d'immersion pour la communication par satellites

Rogers TMM4 Microwave Pcb With Immersion Gold For Satellite Communication
Rogers TMM4 Microwave Pcb With Immersion Gold For Satellite Communication Rogers TMM4 Microwave Pcb With Immersion Gold For Satellite Communication Rogers TMM4 Microwave Pcb With Immersion Gold For Satellite Communication

Image Grand :  Carte PCB de micro-onde de Rogers Tmm 4 avec de l'or d'immersion pour la communication par satellites

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-103.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matériel de base: Composé d'en céramique, de l'hydrocarbure et du polymère thermoset TMM4 Compte de couche: 1 couche, 2 couches
Épaisseur du PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm) Taille de carte PCB: ≤400mm X 500mm
Masque de soudure: Etc. vert, noir, bleu, jaune, rouge. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP.
Surligner:

Carte PCB de micro-onde de Rogers Tmm 4

,

Carte PCB de micro-onde d'or d'immersion

,

Panneau de carte PCB de Rogers de communication par satellites



La micro-onde de Rogers TMM4 électronique la carte 15mil 20mil 25mil 30mil 50mil 60mil avec de l'or d'immersion

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Le matériel thermoset de micro-onde de Rogers TMM4 est en céramique, hydrocarbure, composé thermoset de polymère conçu pour des applications élevées de stripline et de microruban de fiabilité de plaquer-à travers-trou. Il est disponible avec la constante diélectrique à 4,70. Les propriétés électriques et mécaniques de TMM4 combinent plusieurs des avantages des matériaux en céramique et traditionnels de circuit à micro-ondes de PTFE, sans exiger les techniques spécialisées de production. Elle n'exige pas un traitement de napthanate de sodium avant la métallisation au bain chaud.



TMM4 a un coefficient thermique particulièrement bas de la constante diélectrique, en général moins de 30 PPM/°C. Le coefficient isotrope du matériel de dilatation thermique, très étroitement assorti au cuivre, tient compte de la production de la fiabilité élevée plaquée par des trous, et des valeurs basses de rétrécissement gravure à l'eau forte. En outre, la conduction thermique de TMM4 est approximativement deux fois celle des matériaux traditionnels de PTFE/ceramic, facilitant le retrait de la chaleur.



TMM4 est basé sur les résines thermoset, et ne se ramollit pas une fois de chauffage. En conséquence, la liaison de fil des mener composants aux traces de circuit peut être exécutée sans soucis de protection se soulevant ou déformation de substrat.



Notre capacité de carte PCB (TMM4)

Matériel de carte PCB : Composé d'en céramique, d'hydrocarbure et de polymère thermoset
Indicateur : TMM4
Constante diélectrique : 4,5 ±0.045 (processus) ; 4,7 (conception)
Compte de couche : 1 couche, 2 couches
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, l'ENIG, étain d'immersion, or pur (aucun nickel sous l'or), OSP.



Applications typiques

Appareils de contrôle de puce

Polariseurs et lentilles diélectriques

Filtres et coupleur

Antennes de systèmes de localisation mondiaux

Antennes de correction

Amplificateurs de puissance et combinateurs

Circuits de rf et à micro-ondes

Systèmes de communication satellites



Carte PCB de micro-onde de Rogers Tmm 4 avec de l'or d'immersion pour la communication par satellites 0



Fiche technique de TMM4

Propriété   TMM4 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 4.5±0.045 Z   10 gigahertz IPC-TM-650 2.5.5.5
Constante diélectrique, εDesign 4,7 - - 8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation (processus) 0,002 Z - 10 gigahertz IPC-TM-650 2.5.5.5
Coefficient thermique de constante diélectrique +15 - ppm/°K -55℃-125℃ IPC-TM-650 2.5.5.5
Résistance d'isolation >2000 - Gohm C/96/60/95 ASTM D257
Résistivité volumique 6 x 108 - Mohm.cm - ASTM D257
Résistivité extérieure 1 x 109 - Mohm - ASTM D257
Force électrique (résistance diélectrique) 371 Z V/mil - IPC-TM-650 méthode 2.5.6.2
Propriétés thermiques
La température de Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Coefficient de dilatation thermique - x 16 X ppm/K 0 à 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficient de dilatation thermique - Y 16 Y ppm/K 0 à 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficient de dilatation thermique - Z 21 Z ppm/K 0 à 140 ASTM E 831 IPC-TM-650, 2.4.41
Conduction thermique 0,7 Z W/m/K 80 ASTM C518
Propriétés mécaniques
Résistance au pelage de cuivre après contrainte thermique 5,7 (1,0) X, Y lb/inch (N/mm) après flotteur de soudure 1 once. EDC IPC-TM-650 méthode 2.4.8
Résistance à la flexion (MD/CMD) 15,91 X, Y kpsi ASTM D790
Module de flexion (MD/CMD) 1,76 X, Y Mpsi ASTM D790
Propriétés physiques
Absorption d'humidité (2X2) 1.27mm (0,050") 0,07 - % D/24/23 ASTM D570
3.18mm (0,125") 0,18
Densité 2,07 - - ASTM D792
Capacité de chaleur spécifique 0,83 - J/g/K Calculé
Processus sans plomb compatible OUI - - - -



Carte PCB de micro-onde de Rogers Tmm 4 avec de l'or d'immersion pour la communication par satellites 1
