PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-258.V1.0

Matière première:

Polyimide

Compte de couche:

Côté simple

Épaisseur de carte PCB:

0.3mm

Taille de carte PCB:

30,53 x 59.37mm

Coverlay:

Jaune

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

Or d'immersion

Mettre en évidence:

AUCUN double de Silkscreen n'a dégrossi carte PCB flexible

le double de 0.3mm a dégrossi carte PCB flexible

double carte PCB dégrossie de câble de 0.3mm

Description du produit

PCBs flexible à simple face FPC sur le substrat de Polyimide avec la bande de 3M Tape Tesa

(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

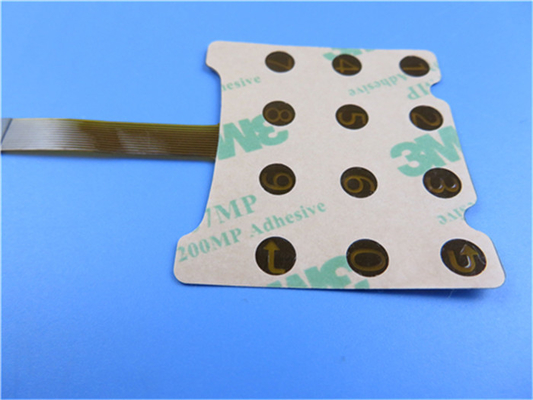

Ce type de circuit imprimé flexible est pour l'application du clavier numérique de calculatrice. C'est un FPC à une seule couche à 0.15mm épais. Le stratifié bas est de Shengyi, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 3M Tape est appliqué de l'arrière.

Fiche technique de paramètre et

Taille de carte PCB flexible	30,53 x 59.37mm
Nombre de couches	1
Type de conseil	Carte PCB flexible
Épaisseur de conseil	0.150mm
Matériel de conseil	Polyimide 25µm
Fournisseur matériel de conseil	ITEQ
Valeur de Tg de matériel de conseil	℃ 60

Épaisseur de Cu de PTH	NON-DÉTERMINÉ
Thicknes intérieurs de Cu d'Iayer	NON-DÉTERMINÉ
Épaisseur extérieure de Cu	µm 35

Couleur de Coverlay	Jaune
Nombre de Coverlay	2
Épaisseur de Coverlay	µm 25
Matériel de renfort	Polyimide
Épaisseur de renfort	0.2mm

Type d'encre de Silkscreen	IJR-4000 MW300
Fournisseur de Silkscreen	TAIYO
Couleur de Silkscreen	Blanc
Nombre de Silkscreen	1

Épluchage de l'essai de Coverlay	Aucun peelable
Adhérence de légende	le℃ de 3M 90 aucun épluchage après 3 fois de mn examinent

Finition extérieure	Or d'immersion
Épaisseur de nickel/d'or	Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé	Oui
Famability	94-V0

Essai de choc thermique	Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique	Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape 0

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

L'extrémité peut être entière soudée

Coût bas

Continuité du traitement

Ingénieurs professionnels et expérimentés

Plus de 18 ans d'expérience

Applications

Écran tactile, panneau mou d'affichage à LED, panneau mou d'antenne de Tablette

Adhésifs

Les stratifiés bas pour les cartes électronique rigides sont les aluminium de cuivre stratifiés ainsi que les matières premières, venir adhésif du matériel de prepreg pendant la stratification. Le contraire à ceci est le circuit flexible où la stratification de l'aluminium de cuivre au matériel de film est réalisée au moyen d'un système adhésif.

Il est, cependant, nécessaire de distinguer deux systèmes principaux d'adhésif, à savoir adhésifs thermoplastiques et thermoset. Le choix est dicté en partie par le traitement, et en partie par l'application du circuit flexible de finition.

Couvre des adhésifs/3M Tape/bande de Tesa

Un adhésif de feuille, fréquemment sous forme d'acrylique de débit faible, est une « fonte » adhésive sur un papier de polypropylène duquel l'adhésif facilement peut être enlevé. L'application des adhésifs de feuille est fréquemment employée pour coller les circuits flexibles dans les circuits flexibles multicouche, ou pour attacher des renforts aux circuits flexibles.

PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape 1

Plus d'affichages des circuits flexibles avec 3M Tape

PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape 2

PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape 3

PCBs flexible à simple face FPC sur le substrat de Polyimide avec 3M Tape Tesa Tape 4
