10mil Rogers CuClad 250 PCB Immersion or Finition basse-Dk

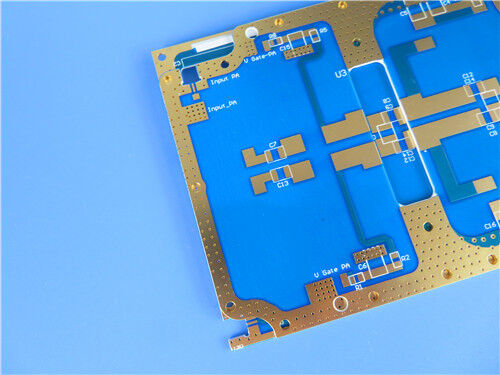

Ce PCB rigide Rogers CuClad 250 à 2 couches est un circuit imprimé micro-ondes hautes performances conçu pour les applications RF à faibles pertes et micro-ondes haute fréquence. Construit sur un substrat composite en fibre de verre PTFE croisé de qualité supérieure Rogers CuClad 250, ce PCB rigide présente une épaisseur de carte finie de 0,4 mm, une finition de surface dorée par immersion de haute qualité et des couches extérieures de cuivre de 1 once. Chaque unité est soumise à des tests électriques à 100 % avant la livraison et est entièrement conforme aux normes de qualité strictes IPC-Class-2. Offrant une stabilité mécanique équilibrée, des performances diélectriques constantes et une perte de signal haute fréquence minimale, ce PCB sert aux systèmes radar, aux modules de composants micro-ondes et à divers circuits sensibles aux RF. Nous acceptons les soumissions mondiales de fichiers Gerber RS-274-X pour un devis personnalisé et prenons en charge les expéditions dans le monde entier.

Qu’est-ce que le Rogers CuClad 250 ? Présentation du substrat

Les stratifiés de la série Rogers CuClad 250 sont des matériaux composites professionnels en PTFE renforcés de fibre de verre tissés croisés, spécialement conçus pour la fabrication de circuits micro-ondes haute fréquence. Doté d'une conception structurelle unique à plis croisés alternés à 90° et d'un rapport fibre de verre/PTFE optimisé, ce substrat offre des performances mécaniques proches des matériaux PCB rigides traditionnels tout en conservant les avantages électriques à faibles pertes du diélectrique PTFE.

Comparé aux substrats ordinaires en fibre de verre non tissée, le CuClad 250 atteint une stabilité dimensionnelle supérieure et une dilatation thermique uniforme dans toutes les directions. Sa constante diélectrique étroitement contrôlée et son faible facteur de dissipation réduisent efficacement l'atténuation du signal haute fréquence et l'écart des paramètres, garantissant ainsi des performances de circuit stables et reproductibles pour les équipements micro-ondes et RF de précision.

Caractéristiques de performance de base du PCB Rogers CuClad 250

Bénéficiant d'une stabilité électrique bien équilibrée, d'une durabilité mécanique et d'une adaptabilité environnementale, les stratifiés CuClad 250 répondent à des normes industrielles rigoureuses pour le fonctionnement des circuits micro-ondes haute fréquence :

Constante diélectrique stable (Dk) : maintient une valeur DK cohérente allant de 2,40 à 2,55 à 10 GHz/1 MHz, prenant en charge une conception précise de l'impédance du circuit.

Faible facteur de dissipation (Df) : présente une tangente à faible perte de 0,0017 à 10 GHz, minimisant efficacement la perte d'insertion haute fréquence et l'atténuation du signal

Absorption minimale de l'humidité : taux d'absorption d'humidité ultra-faible de 0,03 %, empêchant les changements de performances électriques causés par des environnements humides

Résistance élevée au pelage du cuivre : offre une force de liaison robuste de 14 lb/po entre la feuille de cuivre et le substrat, garantissant une fiabilité structurelle à long terme

Performances de dégazage ultra faibles : permet d'obtenir une perte de masse totale extrêmement faible (TML 0,01 %), aucun matériau condensable volatil collecté (CVCM 0,0 %) et aucune récupération de vapeur d'eau, idéal pour les applications de haute précision et dans les environnements sous vide.

Conception structurelle optimisée : adopte de la fibre de verre tissée à plis croisés avec des plis alternés orientés à 90° et un rapport PTFE/verre élevé pour des propriétés mécaniques et électriques équilibrées

Principaux avantages du PCB Rogers CuClad 250

Conçus pour répondre aux besoins des circuits micro-ondes haute fréquence et des circuits RF de précision, les substrats Rogers CuClad 250 offrent des avantages complets en termes de performances qui surpassent les matériaux haute fréquence conventionnels :

Double performance équilibrée : la structure unique à plis croisés harmonise l'uniformité électrique et la stabilité mécanique, évitant ainsi les écarts déséquilibrés des paramètres dans les substrats unidirectionnels.

Perte d'insertion inférieure : la valeur Dk modérée et faible permet des options de conception de largeur de ligne plus large, réduisant ainsi la perte de transmission du signal haute fréquence.

Adaptabilité supérieure aux hautes fréquences : les caractéristiques de faible perte de circuit garantissent une sortie de signal stable dans le cadre d'un fonctionnement à micro-ondes à long terme

Excellente uniformité diélectrique : fournit des paramètres Dk plus cohérents que les stratifiés non tissés ordinaires renforcés de fibre de verre, garantissant ainsi la cohérence du produit par lots

Parfait pour les circuits sensibles : des paramètres électriques stables et de faibles propriétés d'interférence le rendent parfaitement adapté aux circuits RF de précision sensibles aux erreurs.

Principales spécifications de construction des PCB

Structure d'empilement de circuits imprimés Rogers CuClad 250 à 2 couches

Cet empilement rigide professionnel à 2 couches adopte un matériau de base standardisé Rogers CuClad 250, présentant des contraintes structurelles croisées équilibrées et des performances diélectriques uniformes, correspondant parfaitement aux exigences de fonctionnement des circuits micro-ondes haute fréquence :

Statistiques sur les circuits et composants PCB

Format d'illustration accepté :Nous acceptons les fichiers de conception standard Gerber RS-274-X soumis par des clients internationaux. Ce format standard universel prend en charge une évaluation technique précise, un devis personnalisé professionnel et une production de masse précise, permettant une collaboration de projet efficace et sans erreur pour toutes les commandes internationales de personnalisation de PCB.

Norme de qualité de production :Tous les Rogers CuClad 250PCB haute fréquencesont fabriqués et inspectés dans le strict respect des normes de fiabilité industrielle IPC-Class-2. Des flux de production et d’inspection qualité standardisés complets garantissent une précision dimensionnelle exceptionnelle et des performances électriques stables pour chaque unité finie.

Service d'approvisionnement mondial :Nous fournissons des devis de PCB fiables dans le monde entier et des services d'expédition internationale. Les clients internationaux peuvent soumettre des fichiers Gerber pour des devis personnalisés exclusifs, et nous fournissons des solutions complètes à guichet unique couvrant les devis de PCB, la fabrication de précision, les tests de qualité complets et la livraison logistique mondiale.

Scénarios d'application typiques

Grâce à leur faible perte diélectrique, leur stabilité mécanique équilibrée et leur excellente uniformité des paramètres, les PCB Rogers CuClad 250 à 2 couches sont largement déployés dans les systèmes industriels micro-ondes et RF de haute précision :

Systèmes radar de précision :Équipements radar militaires et civils, dispositifs de contre-mesures électroniques (ECM) et de mesures de soutien électronique (ESM)

Composants du micro-ondes :Amplificateurs à faible bruit (LNA), filtres micro-ondes, coupleurs de puissance et autres modules fonctionnels micro-ondes de base
