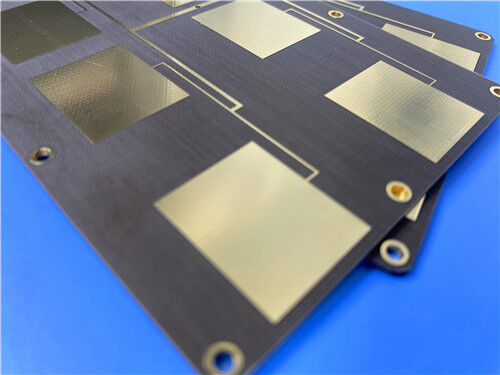

Circuit imprimé RF micro-ondes Taconic TLX-8 2 couches 1.3mm avec ENIG

Fabriqué avec du stratifié en fibre de verre Taconic TLX-8 PTFE de qualité supérieure, ce PCB rigide en 2 couches personnalisé est spécialement conçu pour offrir une fiabilité,fonctionnement performant dans des scénarios RF et micro-ondes exigeants. doté d'une épaisseur globale de 1,3 mm et d'une empreinte compacte de 45 mm × 66,04 mm avec une tolérance dimensionnelle stricte de ± 0,15 mm,le panneau adopte un traitement de surface ENIG pur sans masque de soudure ni sérigraphie appliqué des deux côtésConçu avec des structures de trous exclusives et des voies aveugles zéro, il prend en charge un routage de trace/espace précis de 6/9 millimètres et une taille de forage minimale de 0,4 mm.Chaque unité est soumise à un test électrique complet à 100% avant la livraison., est conforme aux critères de qualité IPC-Classe 2 et est disponible pour une fourniture fiable dans le monde entier.

Spécifications du PCB

Conçu pour la conception de circuits à micro-ondes à couche basse, ce PCB TLX-8 équilibre une précision de fabrication précise et une robuste adaptabilité environnementale.Chaque paramètre structurel suit des spécifications industrielles normalisées pour maintenir une transmission électrique stable et une durabilité mécanique dans des scénarios de travail à haute fréquence.

Pièces de PCB-en haut Structure

Construit avec une pile à deux couches entièrement symétrique, ce PCB est centré sur un substrat de base Taconic TLX-8 d'une épaisseur de 1,27 mm (50 mil).formant une disposition structurelle équilibrée qui minimise les écarts de signal et fournit des performances mécaniques et électriques constantes pour les conceptions à micro-ondes basse couche.

Statistique des PCB

Optimisé pour l'assemblage de circuits RF compacts et le prototypage de petits lots, le circuit présente une disposition raisonnable de composants, de plaquettes et de voies pour répondre aux divers besoins de conception de circuits micro-ondes.

TLX-8 Vue d'ensemble du matériel

En tant que stratifié en fibre de verre PTFE à volume élevé et axé sur l'application, Taconic TLX-8 a acquis une large reconnaissance pour ses performances fiables dans l'ensemble du spectre des applications RF.Son épaisseur flexible et personnalisable et ses options de revêtement en cuivre en font un choix idéal pour les conceptions de micro-ondes à couche basse simplifiéesPlus important encore, ce matériau offre un renforcement mécanique exceptionnel.permettant aux circuits terminaux de résister à des environnements de fonctionnement extrêmes et difficiles, à des conditions de lancement spatiaux à fortes vibrations et à une exposition au module moteur à haute température, aux radiations spatiales, aux scénarios marins sévères pour les antennes à bord des navires, et aux grandes fluctuations de température auxquelles sont confrontés les substrats d'altimètre de vol.

Propriété TLX-8s

Applications typiques

Utilisant une très faible perte de signal, un contrôle diélectrique précis et une tolérance environnementale exceptionnelle,ce TLX-8 PCB sert de composant de base fiable pour de multiples systèmes industriels RF et micro-ondes haut de gamme:

• Systèmes radar de haute précision
• Équipement de communication mobile commercial
• Appareils de test et de mesure professionnels pour micro-ondes
• Équipement de transmission de signaux à micro-ondes
• Dispositifs passifs RF, y compris les accoupleurs, les séparateurs, les combinateurs et les amplificateurs
• Systèmes d'antennes de communication à haute stabilité

Conclusion

Conçu avec un stratifié Taconic TLX-8 haute performance et fini avec un traitement de surface ENIG de qualité supérieure, ce PCB à 2 couches offre une faible teneur en Dk inégalée,stabilité PIM basse Df et élevée pour les applications micro-ondes et RFSa stabilité dimensionnelle exceptionnelle, son absorption minimale de l'humidité et sa résistance à des environnements extrêmes permettent des performances constantes dans l'aérospatiale, la marine,scénarios de température et de vibrations élevéesEntièrement testé électriquement et certifié aux normes IPC-Class-2, ce PCB prend en charge la personnalisation flexible et la livraison mondiale,répondre aux besoins en matière de communication en matière de prototypage et de production en lots, des projets de tests radar et micro-ondes.
