Bonjour à tous,
Aujourd'hui, nous allons parler du PCB haute fréquence TLX.
TLX est une série de stratifiés en fibre de verre PTFE lancée par Taconic Company. Il offre une fiabilité dans une large gamme d'applications RF. Ce matériau est polyvalent grâce à sa gamme de 2,45 à 2,65 DK. Il convient aux PCB micro-ondes à faible nombre de couches.
Voyons d'abord les avantages dont nous bénéficions.
1. Dimensionnellement stable :
Il peut subir des niveaux de vibrations élevés, comme lors d’un lancement spatial.
2. Excellentes propriétés thermiques :
Il peut être exposé à des températures élevées, par exemple en travaillant dans des modules de moteur.
3. Constante diélectrique faible et stable et DK étroitement contrôlé.
Allant de 2,45 à 2,65 avec une tolérance +/-0,04
4. Faible absorption d'humidité
Subir des environnements extrêmement sévères, comme le travail en mer
5. Qualité ignifuge, UL 94 V0
6. Faible DF
Le TLX est le matériau idéal à utiliser dans l'application de la liste suivante en raison de sa large gamme DK et de son épaisseur et de son revêtement en cuivre disponibles.
Les applications typiques sont les systèmes radar,antennes, communications mobiles, méquipement d'essai de Crowwave,dispositifs de transmission micro-ondes,mélangeurs, séparateurs, filtres et combineurs, etc.
Il y a les TLX-0, TLX-9, TLX-8, TLX-7 et TLX-6 dans la famille TLX. Il est souvent utilisé dans les panneaux monocouches, les panneaux doubles couches, etc. La finition de surface est principalement constituée de cuivre nu, de niveau d'air chaud et d'or par immersion.
| Capacité PCB |
| Matériel de carte PCB : |
Fibre de verre PTFE |
| Famille TLX (Constante diélectrique ±0,04) |
TLX-0 (NSP=2,45) |
| TLX-9 (NSP=2,50) |
| TLX-8 (NSP=2,55) |
| TLX-7 (NSP=2,60) |
| TLX-6 (NSP=2,65) |
| Nombre de couches : |
1 couche, 2 couches, 4 couches. |
| Poids du cuivre : |
0,5 once, 1 once, 2 onces |
| Épaisseur du PCB : |
0,5 mm, 0,8 mm, 1,0 mm, |
| 1,5 mm, 3,2 mm |
| Taille du PCB : |
≤400mm X 500mm |
| Finition superficielle : |
Cuivre nu, HASL, ENIG, étain d'immersion, etc. |
| |
|
La couleur de base du PCB haute fréquence TLX est le marron et le noir.
Nous sommes spécialisés dans la fourniture de prototypes, de petits lots et de services de production de masse.
Si vous avez des exigences sur ce type de PCB, n'hésitez pas à nous contacter.
Merci pour votre lecture.

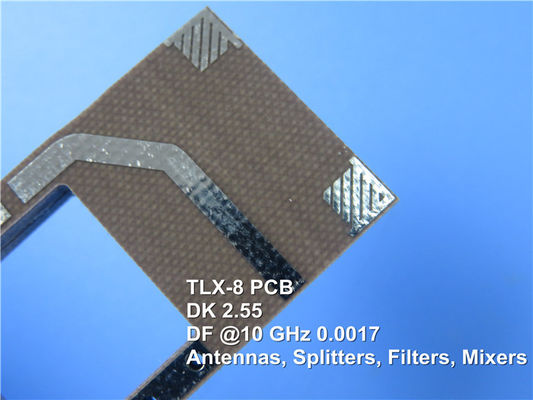

Annexe : Fiche technique du TLX-8
| VALEURS TYPIQUES DU TLX-8 |
| Propriété |
Méthode d'essai |
Unité |
Valeur |
Unité |
Valeur |
| Ne sait pas à 10 GHz |
IPC-650 2.5.5.3 |
|
2,55 |
|
2,55 |
| Df à 1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0,0012 |
|
0,0012 |
| DF à 10 GHz |
IPC-650 2.5.5.5.1 |
|
0,0017 |
|
0,0017 |
| Panne diélectrique |
IPC-650 2.5.6 |
kV |
>45 |
kV |
>45 |
| Absorption d'humidité |
IPC-650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Résistance à la flexion (MD) |
ASTM D 709 |
psi |
28 900 |
N/mm2 |
|
| Résistance à la flexion (CD) |
ASTM D 709 |
psi |
20 600 |
N/mm2 |
|
| Résistance à la traction (MD) |
ASTM D902 |
psi |
35 600 |
N/mm2 |
|
| Résistance à la traction (CD) |
ASTM D902 |
psi |
27 500 |
N/mm2 |
|
| Allongement à la rupture (MD) |
ASTM D902 |
% |
3,94 |
% |
3,94 |
| Allongement à la rupture (CD) |
ASTM D902 |
% |
3,92 |
% |
3,92 |
| Module de Young (MD) |
ASTM D902 |
kpsi |
980 |
N/mm2 |
|
| Module de Young (CD) |
ASTM D902 |
kpsi |
1 200 |
N/mm2 |
|
| Module de Young (MD) |
ASTM D 3039 |
kpsi |
1 630 |
N/mm2 |
|
| Coefficient de Poisson |
ASTM D 3039 |
|
0,135 |
N/mm |
|
| Résistance au pelage (1 oz.ed) |
IPC-650 2.4.8 Sec.5.2.2 (Contrainte thermique.) |
Ibs./pouce linéaire |
15 |
N/mm |
|
| Résistance au pelage (1 oz RTF) |
IPC-650 2.4.8 Sec.5.2.2 (Contrainte thermique.) |
Ibs./pouce linéaire |
17 |
N/mm |
|
| Résistance au pelage (½ oz.ed) |
IPC-650 2.4.8.3 (température élevée.) |
Ibs./pouce linéaire |
14 |
N/mm |
|
| Résistance au pelage (½ oz.ed) |
IPC-650 2.4.8 Sec.5.2.2 (Contrainte thermique.) |
Ibs./pouce linéaire |
11 |
N/mm |
|
| Résistance au pelage (1 oz roulé) |
IPC-650 2.4.8 Sec.5.2.2 (Contrainte thermique.) |
Ibs./pouce linéaire |
13 |
N/mm |
2.1 |
| Conductivité thermique |
ASTM F433/ASTM 1530-06 |
F/M*K |
0,19 |
F/M*K |
0,19 |
| Stabilité dimensionnelle (MD) |
IPC-650 2.4.39 Sec.5.5 (Après la cuisson.) |
mils/po. |
0,06 |
mm/M |
|
| Stabilité dimensionnelle (CD) |
IPC-650 2.4.39 Sec.5.4 (Après la cuisson.) |
mils/po. |
0,08 |
mm/M |
|
| Stabilité dimensionnelle (MD) |
IPC-650 2.4.39 Sec.5.5 (Contrainte thermique.) |
mils/po. |
0,09 |
mm/M |
|
| Stabilité dimensionnelle (CD) |
IPC-650 2.4.39 Sec.5.5 (Contrainte thermique.) |
mils/po. |
0,1 |
mm/M |
|
| Résistivité superficielle |
IPC-650 2.5.17.1 Sec.5.2.1 (Température élevée.) |
Mohm |
6,605x108 |
Mohm |
6,605x108 |
| Résistivité superficielle |
IPC-650 2.5.17.1 Sec.5.2.1 (Cond. d'humidité) |
Mohm |
3.550x106 |
Mohm |
3.550x106 |
| Résistivité volumique |
IPC-650 2.5.17.1 Sec.5.2.1 (Température élevée.) |
Mohms/cm |
1.110x1010 |
Mohms/cm |
1.110x1010 |
| Résistivité volumique |
IPC-650 2.5.17.1 Sec.5.2.1 (Cond. d'humidité) |
Mohms/cm |
1,046 x 1010 |
Mohms/cm |
1,046 x 1010 |
| CTE (axe X) (25-260℃) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/℃ |
21 |
ppm/℃ |
21 |
| CTE (axe Y) (25-260℃) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/℃ |
23 |
ppm/℃ |
23 |
| CTE (axe Z) (25-260℃) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/℃ |
215 |
ppm/℃ |
215 |
| Densité (gravité spécifique) |
ASTM D 792 |
g/cm3 |
2.25 |
g/cm3 |
2.25 |
| Td(2 % de perte de poids) |
IPC-650 2.4.24.6(TGA) |
℃ |
535 |
℃ |
|
| Td(5 % de perte de poids) |
IPC-650 2.4.24.6(TGA) |
℃ |
553 |
℃ |
|
| Indice d'inflammabilité |
UL-94 |
|
V-0 |
|
V-0 |
