Détails sur le produit:
|
| Matériau de base: | Substrat composite PTFE renforcé de fibre de verre F4BM245 | Nombre de couches: | 2 couches |
|---|---|---|---|
| Taille du PCB: | 100 mm x 80 mm (1 pièce), tolérance +/-0,15 mm | Épaisseur du PCB: | 0,6 mm |
| Masque de soudure: | NON | Sérigraphie: | NON |
| Poids du cuivre: | 1 oz (1,4 mils) couches extérieures | Finition de surface: | Immersion Or |
| Mettre en évidence: | 1 oz de circuit imprimé flexible en polyimide,Circuit imprimé souple plaqué or,Pi rigidificateur Circuit imprimé flexible |
||

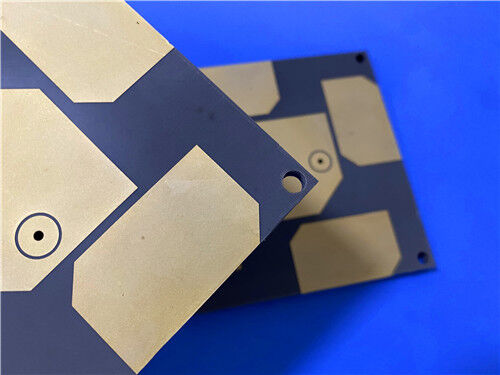

Ce circuit rigide à haute fréquence F4BM245 à deux couches est une solution de circuit rentable et à faible attenuation conçue pour le matériel de radiofréquence commercial et l'infrastructure de communication sans fil.Adoption d'un diélectrique composite PTFE renforcé de fibre de verre amélioré, cette carte offre une consistance diélectrique optimisée et une atténuation du signal minimisée par rapport aux substrats classiques F4B245.épaisseur finale de 6 mm et couche extérieure de cuivre de 1 oz, il est doté d'un traitement de surface en or par immersion de qualité supérieure pour maintenir une conductivité stable et une résistance à l'oxydation à long terme.le panneau adopte une structure non aveugle avec du cuivre entièrement exposé sans masque de soudure ni couverture en sérigraphieFabriqué selon les exigences de la classe 2 de l'IPC et basé sur les données de fabrication de la norme Gerber RS-274-X, chaque unité finie est soumise à un test électrique à 100% avant livraison.avec une couverture d'approvisionnement mondiale pour un déploiement de communication RF évolutif.
Spécification des PCB
| Point de spécification | Détails |
| Matériau de base | Substrate composite en PTFE renforcé de fibre de verre F4BM245 |
| Nombre de couches | 2 couches (PCB rigide) |
| Épaisseur du panneau fini | 0.6 mm |
| Dimensions du tableau | 100 mm x 80 mm (1 PCS), tolérance +/- 0,15 mm |
| Poids du cuivre fini | couches extérieures de 1 oz (1,4 ml) |
| Via épaisseur de revêtement | 20 μm |
| Traces/espace minimaux | 4/5 millilitres |
| Taille minimale du trou | 0.3 mm |
| Les voies aveugles | Aucune |
| Finition de surface | Or par immersion |
| Filtres à soie | Pas de sérigraphie haut et bas |
| Masque de soudure | Pas de masque de soudure haut et bas |
| Norme de qualité | Classe IPC-2 |
| Procédure de test | Test électrique à 100% avant expédition |
| Format de l'œuvre | Le Gerber RS-274-X |
| Disponibilité | Expédition dans le monde entier et soutien technique |
Structure de l'empilement des PCB
Cette simétrie à deux couches rigide équilibre l'uniformité de la structure mécanique et la cohérence des paramètres électriques,offrant des performances de transmission de signal stables et une excellente répétabilité de production pour le matériel de circuit RF à usage général.
| Couche d'empilement | Détails des spécifications |
| Couche de cuivre 1 | 35 μm de feuille de cuivre ED |
| F4BM245 Noyau de substrat | Corne diélectrique composite en fibre de verre et en PTFE de 20 millimètres (0,508 mm) |
| Couche de cuivre 2 | 35 μm de feuille de cuivre ED |
![]()
Statistique des PCB
Ce circuit imprimé F4BM245 à haute fréquence présente une disposition rationalisée des composants et une distribution rationnelle,supportant un assemblage compact et une sortie de signal électrique stable pour les modules fonctionnels sans fil et RF classiques.
| Titre statistique | Quantité |
| Total des composantes | 24 |
| Nombre total de plaquettes | 36 |
| Les plaquettes à trous | 21 |
| Les plaquettes SMT supérieures | 15 |
| Pads SMT en bas | 0 |
| Vias Nombre | 28 |
| Nets Nombre | 2 |

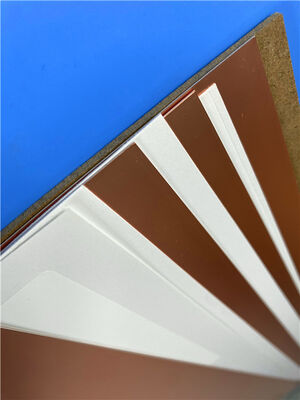

F4BM245 Introduction au substrat à haute fréquence
Le F4BM245 est un stratifié diélectrique en PTFE renforcé de fibre de verre de qualité commerciale, produit par proportionnement des matériaux calibrés et stratification de haute précision du tissu en fibre de verre,Résine PTFE et couches de films polymèresIl présente des améliorations électriques complètes par rapport aux substrats F4B245 traditionnels, avec une diminution de l'atténuation du signal, une résistance à l'isolation accrue et une meilleure stabilité opérationnelle.servant d'alternative viable aux matériaux diélectriques commerciaux à haute fréquence importés.
La composition diélectrique du F4BM245 est identique à celle du F4BME245 mais diffère par la configuration de la feuille de cuivre.F4BM245 vise les scénarios d'application RF classiques qui ne nécessitent pas une suppression stricte du PIM. En ajustant le rapport de mélange de la résine PTFE et du remplissage en fibre de verre, le matériau obtient un étalonnage constant diélectrique précis, des caractéristiques équilibrées de faible perte et une meilleure stabilité dimensionnelle.Une teneur modérément élevée en fibres de verre renforce la rigidité structurelle et la tolérance à la dérive de température avec une variation négligeable des pertes diélectriques,permettant une adaptation flexible des performances pour des circuits à haute fréquence diversifiés.
![]()
Caractéristiques électriques et thermiques du noyau F4BM245
| Paramètre de performance | Spécification et description |
| Constante diélectrique (Dk) | 2.45 à 10 GHz, offrant des performances diélectriques stables pour le traitement commercial des signaux RF |
| Facteur de dissipation (Df) | 0.0012 à 10 GHz, assurant une atténuation minimale du signal pour la transmission sans fil haute fréquence |
| Coefficient de dilatation thermique (CTE) | L'axe X: 20 ppm/°C; l'axe Y: 25 ppm/°C; l'axe Z: 187 ppm/°C (-55°C à 288°C) |
| Coefficient thermique de Dk | -120 ppm/°C (-55°C à 150°C), stabilisant les paramètres électriques sous température ambiante fluctuante |
| Absorption de l'humidité | ≤ 0,08%, en maintenant une performance électrique constante dans des environnements de travail humides |
| Indice de flammabilité | UL-94 V0, répondant aux critères de sécurité universels pour le matériel électronique commercial |
Applications typiques
Bénéficiant d'une faible atténuation diélectrique, de caractéristiques de température stables et d'une fabrication rentable, les circuits imprimés F4BM245 sont largement utilisés dans le matériel commercial de radiofréquence,infrastructures sans fil et systèmes de traitement de signaux à haute fréquence:
Garantie de la qualité et du service
Tous les circuits imprimés haute fréquence F4BM245 sont fabriqués en pleine conformité avec les normes de qualité industrielle IPC-Classe 2.les circuits maintiennent une précision dimensionnelle précise et une reproductibilité électrique stable, répondant à des exigences de fabrication rigoureuses pour les applications commerciales de circuits à haute fréquence.Chaque unité finie est soumise à des tests de performance électrique complets avant la livraison pour garantir zéro défaut fonctionnel et une fiabilité constante du lotSoutenus par des capacités d'approvisionnement mondiales et un support technique normalisé, ces solutions de circuits à faible perte offrent undes performances de haute fiabilité pour les projets commerciaux de production RF et d'infrastructure de communication sans fil dans le monde entier;.
![]()
