Comment spécifier une carte PCB ?

Un utilisateur de carte PCB doit généralement présenter toutes les données de fabrication primaires d'une manière dont complète et non ambiguë le fabricant de carte PCB peut citer et produire les conseils sans erreur.

Une liste de contrôle est énumérée comme suit. Quelques paramètres non nécessaires pour un travail particulier peuvent être supprimés de sorte que la forme de spécifications reflète seulement les données appropriées.

(1) nom de la société

numéro de la pièce (de 2)

taille du lot (de 3) et conditions annuelles

compte de couche (de 4)

taille de conseil (de 5)

épaisseur de conseil (de 6)

forme de conseil (de 7)

(8) Panelization

habillage de conseil (de 9)

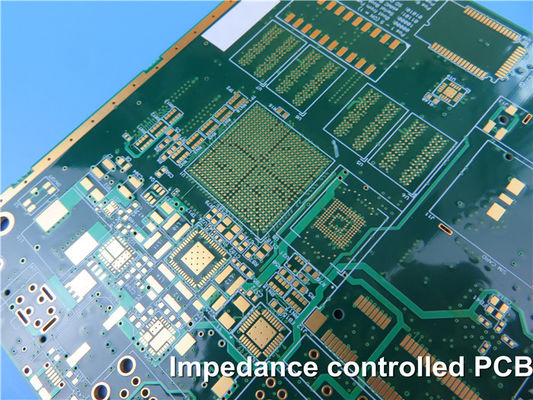

(10) conseils avec l'impédance commandée

bon d'essai (de 11)

(12) usinant (contournement)

(13) type en stratifié et inflammabilité d'UL

chaîne et torsion (de 14)

(15) couches externes

(16) couches intérieures

(17) conservation de Solderability

(18) masques de soudure

notation (de 19)

(20) masque de soudure de Peelable

impression de carbone (de 21)

(22) plaqué par des trous (PTHs)

(23) Non-PTHs

(24) trous fraisés (fentes)

(25) abat-jour par l'intermédiaire des trous

(26) enterré par l'intermédiaire des trous

(27) trous d'outillage de conseil

(28) trous d'outillage de panneau

support de conseil (de 29)

(30) connecteurs

(31) conditions de soudure

(32) inscriptions

(33) essai électrique

(34) inspection optique automatique

(35) états minimum de modèle

(36) états de qualité

Une vue de panelization de carte PCB

Pour connaître une situation de base d'une carte PCB, ces 7 points doivent être pris en compte :

(1) type en stratifié (matière première)

(2) compte de couche

(3) taille de conseil

(4) épaisseur de conseil

(5) poids de cuivre

(6) la couleur du masque et du silkscreen de soudure

(7) finition extérieure

Est-il beaucoup simple maintenant ?
