la cale SMT d'acier inoxydable de 0.1mm marquent au poncif l'Assemblée de carte PCB pour le paquet de BGA

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-954.V1.0

Matériau de base:

Cale d'acier inoxydable

Taille du pochoir:

520x420mm = 1 pièce

Épaisseur:

0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm, 0,12 mm, 0,15 mm, 0,18 mm, 0,2 mm

Apparence:

Gravure et électropolissage

Mettre en évidence:

Les solides solubles calent le pochoir de SMT

pochoir de SMT de paquet de BGA

Assemblée de carte PCB de solides solubles Shim Stencil

Description du produit

Cale en acier inoxydable de 0,1 mm découpée au laser au pochoir SMT pour emballage BGA

1.1 Descriptif général

Il s'agit d'un type de pochoir SMT (découpé à 100 % au laser) construit sur une feuille d'acier inoxydable de 0,10 mm avec un cadre en aluminium de dimension 520 mm x 420 mm x 20 mm. Il est fabriqué selon la norme IPC 7525A en utilisant les données Gerber fournies, la zone de raclette étant située au centre. Les marques Fiducal sont des combinaisons bosselées à moitié gravées pour la machine SMT. Il est emballé dans un carton KK (carte rigide) et généralement 2 pochoirs sont emballés pour l'expédition.

1.2 Caractéristiques et avantages

Le fichier de données est utilisé directement pour produire et réduire le taux d'erreur ;

La précision de la position d'ouverture du modèle SMT est très élevée : l'erreur totale du processus est ≤ ± 4 μm ;

L'ouverture du gabarit SMT a une figure géométrique, ce qui est avantageux pour l'impression et le formage de la pâte d'étain ;

Inspection et surveillance strictes des en-cours ainsi que instructions de travail ;

Livraison à temps. Taux de livraison à temps supérieur à 99 % ;

Taux de réclamations clients : <1 %

Vérification CADCAM rapide et devis gratuit ;

Plus de 15 ans d'expérience;

1.3 Demandes

Package SMD tel que PLCC,QFP,0402,0201,BGA,Flip Chip.

1.4 Paramètres et fiche technique

Dimension:	520x420mm = 1 pièce
Structure	Feuilles de pochoir avec cadre en aluminium
Matériau de base	Cale en acier inoxydable
Épaisseur de la feuille	0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm, 0,12 mm, 0,15 mm, 0,18 mm, 0,2 mm
Ouverture configurée	Découpé au laser
Apparence	Gravure et électropolissage
Marque de repère	Trou traversant
Aire de service:	Mondial
Quantité de pads ouverts :	1556
Avantages :	a) Dimension de haute précision ; b) Bonne forme sur la fenêtre ; c) La paroi du trou est plus lisse.
Application:	Paquet CSP, BGA, QFP 0,5 mm, etc.

1.5 Conception des trous d'ouverture pour le pochoir SMT

Type de composant	Pas	Largeur de soudure	Longueur de soudure	Largeur d'ouverture	Longueur d'ouverture	Épaisseur de cale
PLCC	1,27 mm	0,65 mm	2,00 mm	0,60 mm	1,95 mm	0,15-0,25 mm
QFP	0,635 mm	0,35 mm	1,50 mm	0,32 mm	1,45 mm	0,15-0,18 mm
QFP	0,50 mm	0,254-0,33 mm	1,25 mm	0,22-0,25 mm	1,20 mm	0,12-0,15 mm
QFP	0,40 mm	0,25 mm	1,25 mm	0,20 mm	1,20 mm	0,10-0,12 mm
QFP	0,30 mm	0,20 mm	1,00 mm	0,15 mm	0,95 mm	0,07-0,12 mm
0402		0,50 mm	0,65 mm	0,45 mm	0,60 mm	0,12-0,15 mm
0201		0,25 mm	0,40 mm	0,23 mm	0,35 mm	0,07-0,12 mm
BGA	1,27 mm	0,80 mm		0,75 mm	0,75 mm	0,15-0,20 mm
BGA	1,00 mm	0,38 mm		0,35 mm	0,35 mm	0,10-0,12 mm
BGA	0,50 mm	0,30 mm		0,28 mm	0,28 mm	0,07-0,12 mm
Retourner la puce	0,25 mm	0,12 mm	0,12 mm	0,12 mm	0,12 mm	0,08-0,10 mm
Retourner la puce	0,20 mm	0,10 mm	0,10 mm	0,10 mm	0,10 mm	0,05-0,10 mm

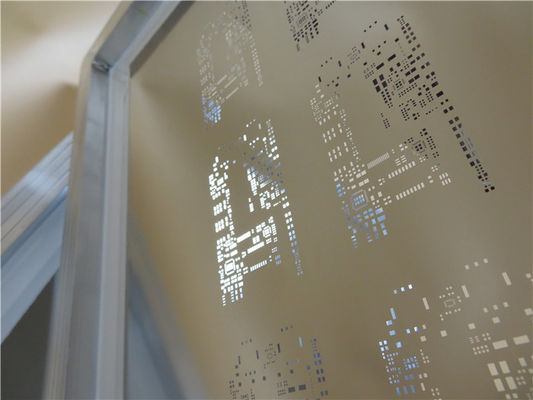

la cale SMT d'acier inoxydable de 0.1mm marquent au poncif l'Assemblée de carte PCB pour le paquet de BGA 6
