20mil panneau en céramique de carte PCB de Rogers d'hydrocarbure renforcé de verre du Kappa 438 ignifuge

Nombre De Pièces:	1pcs
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-162.V1.0

Matière première:

Hydrocarbure renforcé de verre en céramique

Compte de couche:

PCB double couche, multicouche, hybride

Thicknes de carte PCB:

20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)

Taille de carte PCB:

≤400mm X 500mm

Masque de soudure:

Etc. vert, noir, bleu, jaune, rouge.

Poids de cuivre:

0.5oz (17 µm), 1oz (35µm)

Finition extérieure:

Cuivre nu, HASL, ENIG, OSP etc….

Mettre en évidence:

Panneau en céramique de carte PCB de Rogers d'hydrocarbure

Panneau renforcé de verre de carte PCB de Rogers

Panneau ignifuge de carte PCB de Rogers

Description du produit

La carte PCB de Rogers a construit sur le Kappa 438 20mil 0.508mm DK 4,38 avec de l'or d'immersion pour la catégorie WiFi de transporteur

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Rogers Kappa 438 stratifiés ont été conçus utilisant un système en céramique d'hydrocarbure renforcé de verre qui offre la fabrication à haute fréquence supérieure de représentation et de circuit de coût bas ayant pour résultat un bas matériel de perte qui peut être fabriqué utilisant l'époxyde standard/verre (FR-4) de processus. Les stratifiés du Kappa 438 également ont l'estimation V-0 ignifuge de l'UL 94 et sont processus sans plomb de soudure compatible.

Le Kappa 438 stratifie les constantes diélectriques d'offre (DK) conçues en fonction les normes FR-4 industriellement compatibles que les équipements soulagent de convertir les conceptions FR-4 existantes où une meilleure représentation électrique est nécessaire.

Caractéristiques

1. Le DK de 4,38 est conçu en fonction les normes FR-4 industriellement compatibles

2. Une tolérance plus serrée du DK et d'épaisseur que FR-4

3. Haut Tg de > 280°C TMA

Avantages

1. Facilité de la fabrication et de l'ensemble de carte PCB en conformité avec FR-4

2. La conception DK permet la facilité de convertir les conceptions FR-4 existantes ayant besoin de meilleure représentation électrique

3. À représentation cohérente de circuit

4. Flexibilité améliorée de conception et fiabilité plaquée d'à travers-trou

5. Assemblée automatisée compatible

Applications typiques :

1. La catégorie WiFi de transporteur/a autorisé Access aidé (LAA)

2. Petite cellule et systèmes répartis d'antenne (DAS)

3. Véhicule au véhicule/au véhicule aux communications d'infrastructure (V2X)

4. Internet des choses (IoT)

Segments : Smart Home et mètres de radio

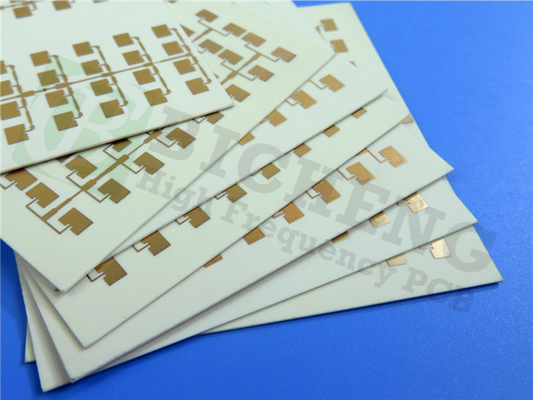

20mil panneau en céramique de carte PCB de Rogers d'hydrocarbure renforcé de verre du Kappa 438 ignifuge 0

Notre capacité de carte PCB (Kappa 438)

Matériel de carte PCB :	Hydrocarbure renforcé de verre en céramique
Désignation :	Kappa 438
Constante diélectrique :	4,38
Compte de couche :	Double couche, carte PCB multicouche et hybride
Poids de cuivre :	0.5oz (17 µm), 1oz (35µm)
Épaisseur de carte PCB :	20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)
Épaisseur de carte PCB :
Taille de carte PCB :	≤400mm X 500mm
Masque de soudure :	Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure :	Cuivre nu, HASL, ENIG, OSP etc….

20mil panneau en céramique de carte PCB de Rogers d'hydrocarbure renforcé de verre du Kappa 438 ignifuge 2

Fiche technique de stratifié du Kappa 438

Propriété	Kappa typique 438 de valeur	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, heu conception	4,38	Z	-	2,5 gigahertz	Méthode de longueur de phase différentielle
Facteur de dissipation bronzage, d	0,005	Z	-	10 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficient thermique de la constante diélectrique e	-21	-	ppm/°C	10 gigahertz (- 50 à 150°C)	IPC-TM-650 modifié 2.5.5.5
Résistivité volumique	2,9 x 109	-	MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Résistivité extérieure	6,2 x 107	-	MΩ	COND A	IPC-TM-650 2.5.17.1
Force électrique	675	Z	V/mil	-	IPC-TM-650 2.5.6.2
Résistance à la traction	16 12	DM CMD	kpsi	-	ASTM D3039/D3039-14
Résistance à la flexion	25 19	DM CMD	kpsi	-	IPC-TM-650 2.4.4
Stabilité dimensionnelle	-0.48-0.59	DM CMD	mm/m	-	IPC-TM-650 2.4.39a
Coefficient de dilatation thermique	13	X	ppm/°C	-55 à 288°C	IPC-TM-650 2.4.41
	16	Y
	42	Z
Conduction thermique	0,64	Z	Avec (m.K)	80°C	ASTM D5470
Temps au décollement (T288)	>60	-	minutes	288°C	IPC-TM-650 2.4.24.1
Tg	>280	-	°C TMA	-	IPC-TM-650 2.4.24.3
Le TD	414	-	°C	-	IPC-TM-650 2.3.40
Absorption d'humidité	0,07	-	%	24/23	IPC-TM-650 2.6.2.1
Module de Young	2264 2098	DM CMD	kpsi	-	ASTM D3039/D3039-14
Flex Modulus	2337 2123	DM CMD	kpsi	-	IPC-TM-650 2.4.4
Arc	0,03	-	%	-	IPC-TM-650 2.4.22C
Torsion	0,08	-	%	-	IPC-TM-650 2.4.22C
Résistance au pelage de cuivre après contrainte thermique	5,8	-	lbs/in	aluminium de 1 once (µm 35)	IPC-TM-650 2.4.8
Inflammabilité	V-0	-	-	-	UL 94
Densité	1,99	-	g/cm3	-	ASTM D792
Processus sans plomb compatible	Oui	-	-	-
