Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil pour les mètres sans fil

Nombre De Pièces:	1pcs
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-165.V1.0

Matière première:

Hydrocarbure renforcé de verre en céramique

Compte de couche:

PCB double couche, multicouche, hybride

Épaisseur de carte PCB:

20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)

Taille de carte PCB:

≤400mm X 500mm

Masque de soudure:

Etc. vert, noir, bleu, jaune, rouge.

Poids de cuivre:

0.5oz (17 µm), 1oz (35µm)

Finition extérieure:

Cuivre nu, HASL, ENIG, OSP etc….

Mettre en évidence:

Rogers Microwave Ceramic Circuit Board

Carte en céramique 60mil

Carte en céramique multicouche d'OSP

Description du produit

RogerFour micro ondeCircuit imprimé construit sur Kappa 43860 mil1.524mm NSP4.38avec Immersion Gold pourCompteurs sans fil

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Les stratifiés Rogers Kappa 438 ont été conçus à l'aide d'un système céramique d'hydrocarbure renforcé de verre qui offre des performances haute fréquence supérieures et une fabrication de circuit à faible coût, ce qui donne un matériau à faible perte qui peut être fabriqué à l'aide de procédés standard époxy/verre (FR-4).Les stratifiés Kappa 438 ont également la cote ignifuge UL 94 V-0 et sont compatibles avec le processus de soudure sans plomb.

Les stratifiés Kappa 438 offrent des constantes diélectriques (Dk) adaptées aux normes standard de l'industrie FR-4, ce qui facilite la conversion des conceptions FR-4 existantes lorsqu'une meilleure performance électrique est nécessaire.

Caractéristiques

1. Plate-forme thermodurcissable aux hydrocarbures renforcés de verre

2. Dk de 4,38 est adapté aux normes standard de l'industrie FR-4

3. Tolérance Dk et d'épaisseur plus serrée que FR-4

4. Faible CTE sur l'axe Z de 42 ppm/°C

5. Tg élevée > 280°C TMA

6. Répond aux exigences UL 94-V0

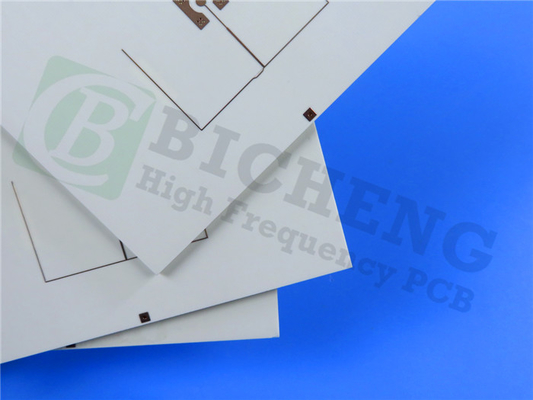

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil pour les mètres sans fil 0

Avantages

1. Facilité de fabrication et d'assemblage de PCB en ligne avec FR-4

2. Design Dk permet de convertir facilement les conceptions FR-4 existantes nécessitant de meilleures performances électriques

3. Performances de circuit constantes

4. Amélioration de la flexibilité de conception et de la fiabilité du trou traversant plaqué

5. Compatible avec l'assemblage automatisé

Applications typiques:

1. Wi-Fi de qualité opérateur/accès assisté sous licence (LAA)

2. Systèmes d'antennes à petites cellules et distribuées (DAS)

3. Communications de véhicule à véhicule/véhicule à infrastructure (V2X)

4. Internet des objets (IdO)

Segments : Maison intelligente et compteurs sans fil

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil pour les mètres sans fil 1

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil pour les mètres sans fil 2

Notre capacité PCB (Kappa 438)

Matériau PCB :	Céramique Hydrocarbure Renforcée De Verre
Désignation:	Kapa 438
Constante diélectrique:	4.38
Nombre de couches :	PCB double couche, multicouche, hybride
Poids cuivre :	0,5 oz (17 µm), 1 oz (35 µm)
Épaisseur du PCB :	20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm)
Épaisseur du PCB :
Taille du circuit imprimé :	≤400mm X 500mm
Masque de soudure :	Vert, noir, bleu, jaune, rouge etc.
Finition de surface:	Cuivre nu, HASL, ENIG, OSP etc..

Fiche technique du stratifié Kappa 438

Propriété	Valeur typique Kappa 438	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, conception er	4.38	Z	-	2,5 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation tan, d	0,005	Z	-	10GHz/23°C	IPC-TM-650 2.5.5.5
Coefficient thermique de la constante diélectrique e	-21	-	ppm/°C	10 GHz (-50 à 150°C)	IPC-TM-650 modifié 2.5.5.5
Résistivité volumique	2,9 x 10⁹	-	MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Résistivité de surface	6,2 × 10⁷	-	MΩ	COND A	IPC-TM-650 2.5.17.1
Force électrique	675	Z	V/mil	-	IPC-TM-650 2.5.6.2
Résistance à la traction	16 12	MD CMD	kpsi	-	ASTM D3039/D3039-14
Résistance à la flexion	25 19	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Stabilité dimensionnelle	-0,48-0,59	MD CMD	mm/mètre	-	IPC-TM-650 2.4.39a
Coefficient de dilatation thermique	13	X	ppm/°C	-55 à 288°C	IPC-TM-650 2.4.41
	16	Oui
	42	Z
Conductivité thermique	0,64	Z	W/(mK)	80°C	ASTM D5470
Temps de délaminage (T288)	>60	-	minutes	288°C	IPC-TM-650 2.4.24.1
Tg	>280	-	°C TMA	-	IPC-TM-650 2.4.24.3
Td	414	-	°C	-	IPC-TM-650 2.3.40
Absorption d'humidité	0,07	-	%	24/23	IPC-TM-650 2.6.2.1
Module d'Young	2264 2098	MD CMD	kpsi	-	ASTM D3039/D3039-14
Module de flexion	2337 2123	MD CMD	kpsi	-	IPC-TM-650 2.4.4
Arc	0,03	-	%	-	IPC-TM-650 2.4.22C
Torsion	0,08	-	%	-	IPC-TM-650 2.4.22C
Résistance au pelage du cuivre après contrainte thermique	5.8	-	lb/po	1 oz (35 µm) d'aluminium	IPC-TM-650 2.4.8
Inflammabilité	V-0	-	-	-	UL 94
Gravité spécifique	1,99	-	g/cm³	-	ASTM D792
Compatible avec le processus sans plomb	Oui	-	-	-

Kappa 438 Rogers Microwave Ceramic Circuit Board 60mil pour les mètres sans fil 3
