Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | PTFE rempli en céramique | Nombre de couches: | Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi | Taille du circuit imprimé: | ≤400mm X 500mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge etc. | Poids de cuivre: | 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Finition extérieure: | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc…. | ||
| Mettre en évidence: | Carte PCB taconique de PTFE remplie en céramique,Carte PCB taconique d'antenne de GPS,carte PCB taconique de la radio 8mil satellite |
||

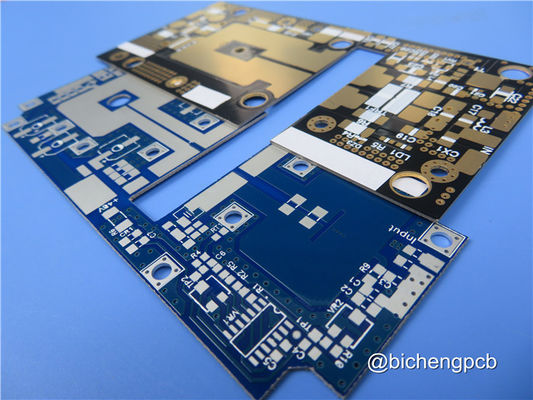

Carte élevée taconique à haute fréquence de conduction thermique de la carte PCB TRF-45
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Salut chacun,
Aujourd'hui, nous allons parler d'un type de carte électronique sur la basse en céramique-suffisance PTFE de perte : Carte PCB TRF-45 à haute fréquence.
TRF-45 est une nouvelle génération de la bas-perte, matériel thermique-stable de carte PCB avec le DK (constante diélectrique) 4,5 +/- 0,15, DF (facteur de dissipation) 0,0035, conduction thermique 0,43 W/m-K. C'est tisser-verre renforcé pour la dimensionnel-stabilité augmentée et ajouté à l'expertise taconique en technologie en céramique.
Au sujet de nous
Fondé en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd est un fournisseur à haute fréquence établi et exportateur de carte PCB à Shenzhen Chine, divisant l'antenne cellulaire de station de base, le satellite, les composants passifs à haute fréquence, la ligne de microruban et la ligne circuit de bande, l'équipement d'onde millimétrique, les systèmes de radar, l'antenne numérique de radiofréquence et d'autres champs dans le monde entier pendant 18 années. Notre PCBs à haute fréquence sont principalement construits sur 3 marques matérielles à haute fréquence : Rogers Corporation, taconique et se débrouiller pour avoir. Gammes de constante diélectrique de 2,2 10,2 etc.
Nous avons également des divisions de carte FR-4, circuits flexibles et le noyau PCBs en métal a comporté comme prototypes, petites courses à la production en série. Nous activement recherchons également et établissons de tels projets à valeur ajoutée élevés de carte PCB comme HDI, tour rapide, contrôle d'impédance, cuivre lourd et panneau etc. de carte mère. Ceci a fait nos produits de carte PCB produire d'une prolongation et d'une complémentation efficaces, aussi bien que formation du produit intégré s'étendant de bas de gamme à extrémité élevé.
Notre PCBs sont employés de mise en réseau pour un grand choix buts, y compris, notamment, d'ordinateur, sécurité et surveillance, alimentation d'énergie, télécommunication, électronique automobile, appareil et instruments médicaux, défense nationale et équipement industriel etc.
Nous pouvons te fournir des prototypes, de petits groupes et des cartes PCB de production en série. Toutes les questions, se sentent svp libres pour nous contacter.
Merci pour votre lecture.
Valeur typique de TRF-45
| Propriété | Méthode d'essai | Unité | Valeur |
| Matériel | / | / | RF-45 |
| Constante diélectrique @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 4,5 |
| Facteur de dissipation @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 0,0035 |
| Absorption d'humidité | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
| Résistance à la flexion (dans le sens de la longueur) | IPC-TM-650.2.4.4 | livres/dans (N/mm2) | 17000 (177) |
| Résistance à la flexion (transversale) | IPC-TM-650 2.4.4 | livres/dans (N/mm2) | 15000 (103) |
| Résistance au pelage | IPC-TM-650 2.4.8 (contrainte thermique) | livres/dans (N/mm) | >8 (>1.4) |
| Conduction thermique | ASTM F 433 | W/m/K | 0,43 |
| Résistivité volumique | IPC-TM-650 2.5.17.1 | Mohm/cm | 8,0 x 107 |
| Résistivité extérieure | IPC-TM-650.2.5.17.1 | Mohm | 3,0 x 107 |
| CTE (x) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (y) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/℃ | 40 |
Applications typiques
Radio satellite
RFID
Antenne de GPS
Notre capacité de carte PCB (TRF-45)
| Matériel de carte PCB : | PTFE rempli en céramique |
| Désignation : | TRF-45 |
| Constante diélectrique : | 4,5 |
| Facteur de dissipation | 0,0035 10GHz |
| Compte de couche : | Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride |
| Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Épaisseur de carte PCB : | 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm) |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc…. |
