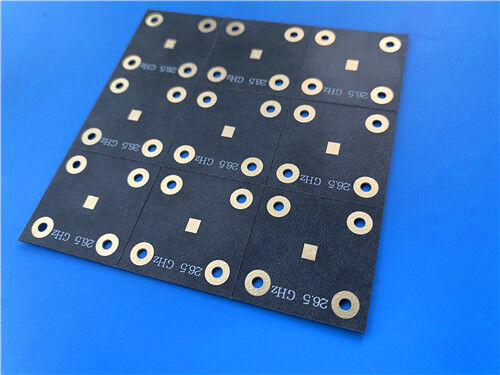

Antenne PCB TLX-6 Taconic 2 couches 0.2mm Or par immersion

Cette carte de circuit imprimé rigide Taconic TLX-6 à 2 couches est une carte de circuit imprimé haute fréquence et haute fiabilité, conçue pour la production de masse d'antennes, de systèmes micro-ondes et RF. Construite avec un substrat authentique Taconic TLX-6 renforcé de fibre de verre PTFE, cette carte de circuit imprimé offre une robustesse mécanique exceptionnelle et des performances électriques stables dans des conditions de fonctionnement difficiles, ce qui la rend idéale pour les équipements RF en environnement extrême. Dotée d'une épaisseur globale ultra-mince de 0,2 mm et d'un placage de cuivre extérieur de 1 oz, elle adopte une finition de surface en or par immersion pour offrir une soudabilité fiable, une capacité anti-corrosion supérieure et une stabilité de signal à long terme. La carte prend en charge la fabrication de traces/espaces fins de 5/7 mil et le perçage de micro-trous de précision de 0,3 mm avec une structure de vias non aveugles. Elle présente une sérigraphie blanche sur la couche supérieure et une exposition de cuivre nu des deux côtés sans revêtement de masque de soudure.

Spécification de la carte de circuit imprimé

Structure de la pile de la carte de circuit imprimé

Cette pile rigide symétrique à 2 couches comprend un noyau diélectrique ultra-mince en fibre de verre PTFE Taconic TLX-6. Le renforcement intégré en fibre de verre améliore considérablement la rigidité structurelle et la stabilité dimensionnelle, résistant efficacement aux vibrations mécaniques, aux températures élevées et aux impacts environnementaux complexes. La structure de laminage symétrique standardisée assure des performances de transmission électrique uniformes, parfaitement adaptées aux exigences structurelles et de performance des tracés de cartes de circuit imprimé micro-ondes et d'antennes à faible nombre de couches.

Statistiques de la carte de circuit imprimé

Cette carte de circuit imprimé d'antenne haute fréquence TLX-6 adopte une disposition de composants raffinée et un schéma de distribution de vias scientifique. Avec une quantité de pastilles adaptée et une conception de réseau de circuits, elle s'adapte aux exigences d'assemblage RF miniaturisé compact, assurant une transmission de signal précise et à faible perte pour divers modules fonctionnels micro-ondes et circuits de communication complexes.

Aperçu du substrat haute fréquence TLX-6

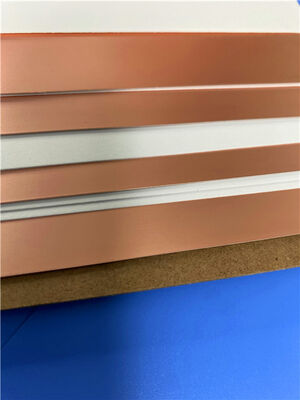

Le Taconic TLX-6 est un stratifié professionnel en fibre de verre PTFE conçu pour les applications d'antennes et micro-ondes RF à haut volume. Doté d'une épaisseur de substrat personnalisable et d'options de placage de cuivre diversifiées, ce matériau polyvalent est spécialement optimisé pour les tracés de cartes de circuit imprimé micro-ondes à faible nombre de couches. Sa structure unique renforcée de fibre de verre offre un excellent renforcement mécanique, permettant une forte résistance aux conditions de fonctionnement extrêmes, y compris les vibrations de lancement, l'exposition à des moteurs à haute température, le rayonnement spatial, les environnements marins difficiles et les changements de température sur une large plage. Avec une tolérance environnementale supérieure et des propriétés physiques et électriques stables, le TLX-6 est un substrat rentable et fiable pour les appareils électroniques haute fréquence à longue durée de vie.Avantages du matériau de base TLX-6Le substrat Taconic TLX-6 combine une excellente cohérence électrique, une durabilité mécanique et une adaptabilité environnementale, offrant des performances stables à faible perte et haute fréquence pour les communications commerciales, les tests industriels et les équipements RF aérospatiaux. Ses avantages fondamentaux soutiennent un fonctionnement stable à long terme dans des environnements d'application complexes :

Excellentes performances PIM : performances d'intermodulation passive inférieures à -160 dBc, éliminant efficacement les interférences de signal et assurant une transmission de signal haute fréquence pure et stable

Résistance mécanique et thermique supérieure : la structure renforcée de fibre de verre améliore la ténacité et la stabilité thermique, empêchant la déformation structurelle sous l'effet des vibrations et des cycles de haute température

Constante diélectrique précise et stable : constante diélectrique étroitement contrôlée avec une dérive négligeable des paramètres, maintenant des performances électriques constantes en fonctionnement à long terme

Haute stabilité dimensionnelle : maintient une taille et une planéité précises de la carte dans des conditions de changements de température extrêmes et de contraintes mécaniques

Absorption d'humidité ultra-faible : minimise l'impact de l'humidité sur les propriétés diélectriques, améliorant l'adaptabilité environnementale pour les applications extérieures et marines

Faible perte diélectrique : une faible valeur DF réduit l'atténuation du signal haute fréquence, maximisant l'intégrité du signal pour les systèmes de transmission micro-ondes

Indice de résistance au feu UL 94 V0 : respecte les normes internationales de sécurité industrielle, assurant un fonctionnement sûr des équipements électroniques

Adaptabilité aux tracés micro-ondes à faible nombre de couches : formule optimisée spécifiquement pour la construction de circuits RF et micro-ondes à faible nombre de couches, équilibrant performance et rentabilité

Scénarios d'application typiques

Bénéficiant de performances diélectriques précises, d'une structure mécanique fiable et d'une forte résistance environnementale, les cartes de circuit imprimé haute fréquence Taconic TLX-6 sont largement adoptées dans les industries micro-ondes et radiofréquences grand public, couvrant les communications commerciales, les tests industriels et les équipements de détection de précision :

Systèmes de détection et de télémétrie radar de précision

Équipements de stations de base de communication mobile 5G/4G

• Instruments de test et équipements de mesure micro-ondes
• Dispositifs de transmission et de traitement de signaux micro-ondes
• Composants de base RF : coupleurs, diviseurs, combineurs, amplificateurs de puissance et divers modules d'antennes haute fréquence
• Assurance qualité et service mondial
• Toutes les cartes de circuit imprimé haute fréquence Taconic TLX-6 sont fabriquées strictement conformément aux normes de qualité IPC-Classe-2. Adoptant des fichiers de production standard Gerber RS-274-X, chaque carte offre une tolérance dimensionnelle précise et une répétabilité électrique stable, prenant en charge une production de masse cohérente. Chaque carte de circuit imprimé finie subit des tests électriques complets avant expédition pour éliminer les défauts fonctionnels et garantir une qualité de lot uniforme. Nous fournissons une logistique mondiale et un support technique professionnel, offrant des solutions fiables de cartes de circuit imprimé haute fréquence pour les projets de communication, de détection et de micro-ondes industriels dans le monde entier.
