PCB hybrides RO4835 et 370HR Circuits multicouches Immersion or

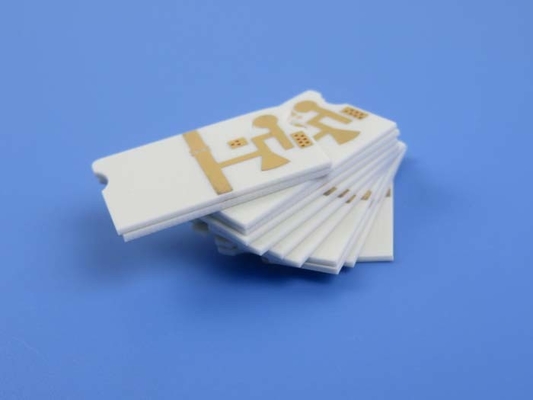

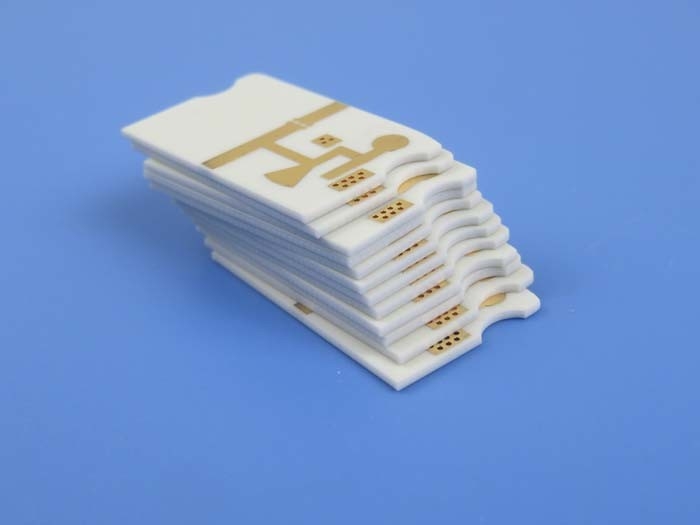

Je vous présente les PCB hybrides RO4835 et 370HR.

Ce PCB rigide à 6 couches exploite les capacités uniques des stratifiés RO4835 de Rogers et des stratifiés 370HR d'Isolar pour fournir une solution optimale pour les applications exigeantes à haute fréquence.

Les stratifiés RO4835 de Rogers Corporation font partie de la famille de circuits à haute fréquence de la société.RO4835 fournit une fabrication de circuits à faible perte et rentable en utilisant des procédés FR-4 standardAvec une constante diélectrique (Dk) de 3,48 ± 0,05 et un facteur de dissipation (Df) de 0,0037 à 10 GHz, RO4835 offre d'excellentes performances à haute fréquence.

Les couches RO4835 sont complétées par les stratifiés 370HR d'Isolar, conçus pour les applications PCB multicouches les plus exigeantes.Le matériau 370HR utilise un système de résine époxy multifonctionnelle FR-4 breveté à 180 °C Tg qui offre des performances thermiques supérieures, faible coefficient de dilatation thermique (CTE) et propriétés mécaniques, chimiques et d'humidité exceptionnelles.les stratifiés 370HR offrent également des caractéristiques de haute fréquence solides.

En combinant les atouts de ces deux technologies de stratification avancées, le PCB hybride offre une solution sans compromis qui dépasse les capacités des matériaux FR-4 standard.Examinons de plus près certaines des caractéristiques clés:

Performance thermique et mécanique exceptionnelle
L'un des principaux avantages de cette approche hybride est la capacité de tirer parti des propriétés thermiques et mécaniques supérieures des stratifiés 370HR.La température de transition en verre (Tg) de 180 °C du matériau 370HR offre une résistance significativement meilleure aux contraintes thermiques par rapport au FR-4 conventionnel, dont la Tg est généralement d'environ 135°C.

Cette stabilité thermique améliorée se traduit par une fiabilité améliorée, en particulier dans les applications qui présentent de larges fluctuations de température ou une exposition à des niveaux de chaleur élevés.Le faible CTE des stratifiés 370HR - seulement 13/14 ppm/°C sur l'axe X/Y (pré-Tg) - aide également à minimiser les problèmes tels que la délamination et la déformation du panneau qui peuvent nuire aux conceptions de haute fiabilité.

En outre, les excellentes propriétés chimiques et de résistance à l'humidité du matériau 370HR le rendent très adapté aux environnements difficiles.Il n'est pas surprenant que les stratifiés 370HR d'Isolar soient un choix populaire pour des applications critiques comme la défense et l'aérospatiale..

Performance à haute fréquence avec fabrication rentable
Alors que les stratifiés 370HR fournissent la colonne vertébrale thermique et mécanique, les matériaux RO4835 contribuent à des capacités de haute fréquence exceptionnelles.Les couches RO4835 offrent une perte de signal extrêmement faible - cruciale pour maximiserl'efficacité et la fidélité des circuits numériques et RF à grande vitesse.

Il est important de noter que les stratifiés RO4835 partagent des propriétés électriques et mécaniques similaires avec le FR-4 standard, ce qui permet une fabrication de circuits rentable en utilisant des processus de fabrication bien établis.Cela fait du PCB hybride une option attrayante pour les applications qui exigent des performances RF de pointe sans le prix élevé associé à certains matériaux spécialisés à haute fréquence.

La combinaison des couches RO4835 à faible perte et 370HR à haute performance permet également un contrôle d'impédance précis, avec des traces à une extrémité de 50Ω et 100Ω mises en œuvre sur la couche supérieure de cuivre.Ce niveau de flexibilité de conception est essentiel pour optimiser l'intégrité du signal dans les systèmes à grande vitesse, des circuits à haute fréquence.

Fiabilité et assurance qualité
Pour que le PCB hybride réponde aux exigences strictes des applications cibles, les concepteurs ont intégré diverses mesures d'assurance qualité.Les panneaux sont conformes à la directive RoHS et sont classés en flammabilité UL 94 V-0, donnant aux concepteurs confiance en leurs compétences en matière d'environnement et de sécurité.

Des essais électriques à 100% sont effectués sur chaque planche, ce qui assure une couche supplémentaire d'assurance de fiabilité.Et l'utilisation de la feuille de cuivre traitée LoPro Reverse de Rogers sur les couches RO4835 aide à minimiser les pertes d'insertion et à améliorer encore l'intégrité du signal.

Dépasser les limites de la conception de PCB à haute fréquence
En combinant soigneusement les atouts des technologies RO4835 de Rogers et 370HR d'Isolar, ce PCB hybride soulève la barre pour la conception de circuits haute fréquence et fiable.Les propriétés thermiques et mécaniques supérieures, couplée à une excellente performance à haute fréquence et à une fabrication rentable, en font une solution idéale pour un large éventail d'applications exigeantes.

Du radar et des capteurs automobiles aux antennes à matrice phasée et aux amplificateurs de puissance, ce PCB hybride démontre comment des choix de matériaux innovants peuvent ouvrir de nouvelles possibilités dans la conception de systèmes électroniques.Alors que la marche incessante de la technologie se poursuit, des solutions comme celle-ci joueront sans aucun doute un rôle crucial pour repousser les limites de ce qui est possible.
