PCB hybride 10mil RO4350B et S1000-2M 4 couches 1.6 mm carte d'impédance

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Vacuum bags+Cartons
Période De Livraison:	8-9 working days
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS per month

Détails Informations

Description du produit

Informations détaillées

PCB Material:

RO4350B - 0.254 mm (10mil); S1000-2M - 1.1 mm (43mil)

Layer Count:

4-layer

PCB Thickness:

1.6 mm

Solder Mask:

Green

Silkscreen:

White

Surface Finish:

ENIG (Electroless Nickel Immersion Gold)

Mettre en évidence:

S1000-2M PCB hybride

1.6 mm carte d'impédance

10mil RO4350B PCB hybride

Description du produit

Quand il s'agit d'électronique à haute fréquence et fiable, la base de votre conception réside dans le PCB.est méticuleusement conçu pour répondre aux exigences de RFQue vous développiez des antennes à large bande pour les compagnies aériennes, des systèmes de radar ou des appareils à ondes millimétriques, ce PCB offre des performances inégalées.stabilité thermique, et la fiabilité.

Spécifications de base
Nombre de couches: 4

Matériaux: RO4350B (couches supérieures) et S1000-2M (noyau)

Masque de soudure: vert (en haut), aucun (en bas)

Filtre à soie: blanc (en haut), pas de fil (en bas)

Finition de surface: ENIG (or d'immersion au nickel sans électro)

Épaisseur du panneau: 1,6 mm

Les dimensions: 90 mm x 95 mm (± 0,15 mm)

Trace/Espace: 5 millilitres / 4 millilitres au minimum

Taille du trou: 0,35 mm (minimum)

Par placage: épaisseur de 20 μm

Via de remplissage/couverture: via de 0,35 mm remplie et couverte

Contrôle de l'impédance: 50Ω sur la couche supérieure (5mil/9mil trace/gap)

Plaquage des bords: appliqué sur les zones désignées

Accumulation de PCB
Nos circuits imprimés à 4 couches sont construits avec précision pour assurer des performances électriques et thermiques optimales:

Couche 1 (en haut): cuivre de 35 μm

RO4350B Laminé: 0,254 mm (10 mil)

Couche 2 (interne): cuivre de 35 μm

Prépreg (1080 RC63%): 0,0644 mm (2,5 mil)

Couche 3 (interne): cuivre de 35 μm

S1000-2M Corée: 1,1 mm (43 mil)

Couche 4 (en bas): cuivre de 35 μm

Pourquoi RO4350B?
RO4350B est un changement de jeu pour les applications RF et micro-ondes, offrant:

Dk constant: 3,48 ± 0,05 @ 10 GHz/23°C

Perte extrêmement faible: facteur de dissipation de 0,0037 @ 10 GHz/23°C

Stabilité thermique exceptionnelle: Tg > 280°C (536°F)

Faible CTE: correspond au cuivre pour une excellente stabilité dimensionnelle (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)

Absorption minimale d'eau: 0,06% pour des performances fiables dans des conditions humides

Conductivité thermique: 0,69 W/m/°K pour une dissipation de chaleur efficace

Rating UL 94 V-0: Idéal pour les conceptions RF à haute puissance

RO4350B Valeur typique
Les biens immobiliers	RO4350B	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	3.48 ± 0.05	Z		10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	3.66	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation	0.0037 0.0031	Z		10 GHz ou 23°C 2.5 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	+ 50	Z	en ppm/°C	-50°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	1.2 x 10¹⁰		MΩ.cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	5.7 x 10⁹		MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51 mm ((0.020 ")	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction	Le montant de l'aide est fixé à: Les États membres	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la flexion	255 (37)		MPa Je ne sais pas.		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux de dépôt5	X, Y	mm/m (mil/pouce)	après extraction + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique	10 12 32	X Y Z	en ppm/°C	-55°C à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg	> 280		°C TMA	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td	390		°C TGA		Pour l'utilisation dans les machines à coudre
Conductivité thermique	0.69		Le numéro de série	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	0.06		%	48 heures d'immersion 0,060 " échantillon Température 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	1.86		gm/cm3	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	0.88 (5.0)		N/mm - Je ne sais pas.	après la soudure flottant 1 oz. Folie de CED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	(3) V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Pourquoi S1000-2M?
S1000-2M complète RO4350B par ses propriétés mécaniques et thermiques robustes:

CTE bas sur l'axe Z: améliore la fiabilité du trou

Résistance à la chaleur élevée: Tg à 180°C (DSC)

Performance anti-CAF: assure une fiabilité à long terme dans les conceptions à haute densité

Faible absorption de l'eau: maintient la stabilité dans des environnements difficiles

Compatibilité UV/AOI: Prend en charge l'inspection optique automatisée

Assurance qualité
Nous nous engageons à fournir des PCB qui répondent aux plus hauts standards de qualité et de fiabilité.assurant des performances robustes pour un large éventail d'applications industrielles.

Toutes les constructions sont fournies au format Gerber RS-274-X, ce qui garantit la compatibilité avec vos systèmes de production.chaque PCB est soumis à un test électrique à 100% pour vérifier sa fonctionnalité et éliminer les défauts.

Avec une disponibilité mondiale, nous sommes prêts à expédier nos PCB de haute qualité à votre emplacement, peu importe où vous êtes dans le monde.

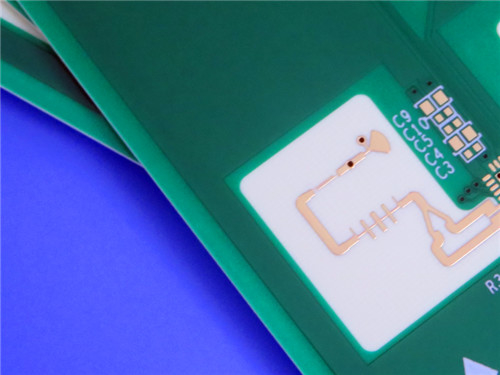

PCB hybride 10mil RO4350B et S1000-2M 4 couches 1.6 mm carte d'impédance 0

Applications idéales
Ce PCB est parfait pour:

Antennes à large bande destinées aux compagnies aériennes commerciales

Circuits à micro-bandes et à bande

Appareils à ondes millimétriques

Systèmes de radar et de guidage

Antennes radio numériques point à point

Pourquoi nous choisir?
Matériaux de pointe: RO4350B et S1000-2M offrent des performances électriques et thermiques supérieures.

Ingénierie de précision: Des caractéristiques telles que le contrôle de l'impédance, via le remplissage et le revêtement des bords assurent la fiabilité.

Assistance mondiale: Nous expédions des PCB de haute qualité dans le monde entier, assurant une livraison en temps opportun.

Fiabilité prouvée: Conformément aux normes IPC-Classe 2, nos PCB sont conçus pour résister aux conditions les plus difficiles.

Contactez-nous dès aujourd'hui!
Si vous cherchez une solution de PCB haute performance pour les applications RF, micro-ondes ou numériques à grande vitesse, ce PCB à 4 couches est la réponse.Contactez-nous aujourd'hui pour discuter de vos besoins ou demander un devis.

PCB hybride 10mil RO4350B et S1000-2M 4 couches 1.6 mm carte d'impédance 1
