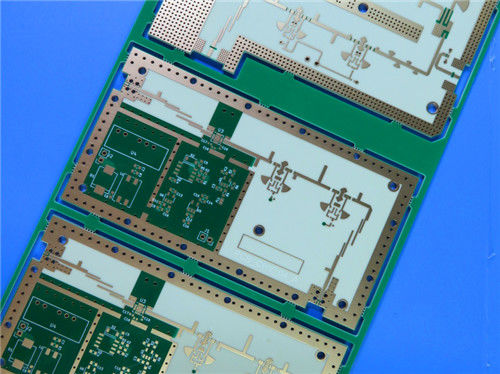

Présentant notre PCB rigide à 6 couches haute performance, expertement conçu pour un large éventail d'applications électroniques avancées.assurer une fiabilité et des performances exceptionnelles.
Construction de PCB
Ce circuit imprimé à 6 couches est méticuleusement conçu, avec une combinaison de matériaux RO4350B et S1000-2M.La construction comprend::
- Matériaux de base: RO4350B, connu pour ses excellentes performances électriques, et S1000-2M, qui améliore la gestion thermique et la fiabilité.
- Composition des couches: l'empilement est constitué de couches de cuivre et de pré-pressure alternant, assurant ainsi une intégrité optimale du signal et une stabilité thermique.
Principales spécifications
- Trace minimale / espace: 4/4 millilitres
- Taille minimale du trou: 0,3 mm
- Finition de surface: or immersion nickel sans électro (ENIG), offrant une excellente soudabilité et une résistance à la corrosion.
- Test électrique: chaque panneau est soumis à un test électrique à 100% avant expédition, garantissant ainsi sa qualité et sa fiabilité.
Les avantages matériels
RO4350B
RO4350B est un stratifié haute performance qui combine la fabrication de l'époxy/du verre avec les performances électriques des matériaux céramiques.
- Constante diélectrique (Dk): maintient une valeur stable d'environ 3,48 à 10 GHz, ce qui est crucial pour les applications à haute fréquence.
- Coefficient thermique d'expansion (CTE): le CTE du RO4350B est étroitement correspondant à celui du cuivre, assurant un stress thermique minimal et une excellente stabilité dimensionnelle pendant le soudage et le fonctionnement.
- Haute température de transition du verre (Tg): avec un Tg supérieur à 280°C (536°F), RO4350B convient aux environnements à haute température, ce qui le rend idéal pour les applications exigeantes.
| RO4350B Valeur typique |
| Les biens immobiliers |
RO4350B |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.48 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.66 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation |
0.0037
0.0031 |
Z |
|
10 GHz ou 23°C
2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+ 50 |
Z |
en ppm/°C |
-50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
1.2 x 1010 |
|
MΩ.cm |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
5.7 x 109 |
|
MΩ |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
31.2 ((780) |
Z |
Kv/mm ((v/mil) |
0.51 mm ((0.020 ") |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la traction |
Le montant de l'aide est fixé à:
Les États membres |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la flexion |
255
(37) |
|
MPa
Je ne sais pas. |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle |
Le taux de dépôt5 |
X, Y |
mm/m
(mil/pouce) |
après extraction + E2/150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique |
10
12
32 |
X
Y
Z |
en ppm/°C |
-55°C à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg |
> 280 |
|
°C TMA |
Une |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
390 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Conductivité thermique |
0.69 |
|
Le numéro de série |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité |
0.06 |
|
% |
48 heures d'immersion 0,060 "
échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
1.86 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
0.88
(5.0) |
|
N/mm
- Je ne sais pas. |
après la soudure flottant 1 oz.
Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
(3) V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
S1000-2M
S1000-2M complète RO4350B en offrant:
- CTE en bas de l'axe Z: cette caractéristique accroît la fiabilité des trous enduits, en particulier dans les situations de cycle thermique.
- Compatibilité sans plomb: le S1000-2M prend en charge des procédés de fabrication respectueux de l'environnement, ce qui le rend adapté aux normes modernes de conformité.
- Excellente capacité de traitement mécanique: ce matériau permet des conceptions complexes sans compromettre la fiabilité.
Applications
Compte tenu de ses spécifications robustes et de ses avantages en matière de matériaux, ce PCB rigide à 6 couches est idéal pour une variété d'applications, notamment:
- Les antennes à large bande des compagnies aériennes commerciales: fournissent une connectivité fiable dans les environnements aériens.
- Circuits à bande et à ligne: essentiels pour les applications RF et micro-ondes où l'intégrité du signal est primordiale.
- Systèmes radar: supportant une technologie radar complexe avec une grande précision.
- Systèmes de guidage: assurer des performances précises et fiables des systèmes de navigation et de contrôle.
- Antennes radio numériques point à point**: facilitant la transmission de données à grande vitesse.
Conformité et assurance qualité
Nos circuits imprimés répondent aux normes IPC-Classe 2, assurant des pratiques de fabrication de haute qualité.nous permettant de livrer des produits qui répondent ou dépassent les normes de l'industrie.
En outre, la disponibilité mondiale de nos PCB signifie que les clients à travers le monde peuvent accéder à cette technologie de pointe,s'assurer que vos projets bénéficient des meilleurs matériaux et procédés de fabrication disponibles.
Conclusion
En conclusion, notre PCB rigide à 6 couches, fabriqué à partir de RO4350B et S1000-2M, représente une avancée significative dans la technologie des PCB.et diverses applications, ce PCB est conçu pour répondre aux exigences complexes de l'électronique moderne.
Que vous soyez impliqué dans l'aérospatiale, les télécommunications ou l'électronique grand public, le choix de notre PCB à 6 couches renforcera vos conceptions en termes de fiabilité, d'efficacité et de performance.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont nos PCB peuvent élever vos projets au niveau supérieur.
