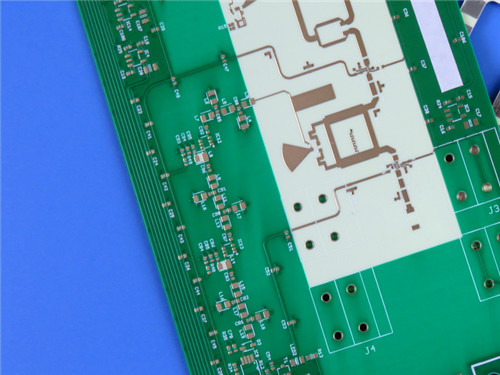

PCB hybride 4 couches sur RO4350B 10 mil et matériau FR-4 à haute Tg

PCB hybride 4 couches sur RO4350B 10 mil et matériau FR-4 à haute Tg

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériau de PCB:
RO4350B - 0,254 mm (10 mil),S1000-2M - 0,8 mm (31,5 mil)
Nombre de couches:
4 couches
Épaisseur des PCB:
1.5 mm
Taille des PCB:
173 mm x 85,3 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml) de couches intérieures/extérieures
Finition de surface:
L'or à immersion au nickel sans électro (ENIG)
Mettre en évidence:

PCB hybride 4 couches

,

PCB hybride FR-4 à haute Tg

,

carte PCB 10mil hybride

Description du produit

Présentation de notre PCB 4 couches haute performance, méticuleusement conçu avec des matériaux avancés pour répondre aux exigences des applications électroniques modernes. Ce PCB combine la robustesse du RO4350B et du S1000-2M, garantissant une fiabilité et des performances exceptionnelles dans divers environnements.



Composition des matériaux

Ce PCB présente une construction unique combinant les matériaux RO4350B et S1000-2M.



- RO4350B :Ce matériau est reconnu pour ses performances et sa stabilité en haute fréquence. Il s'agit d'un stratifié hydrocarboné/céramique renforcé de verre tissé qui offre une constante diélectrique (Dk) de 3,48 ±0,05 à 10 GHz, garantissant une perte de signal minimale. Avec un coefficient de dilatation thermique (CTE) correspondant étroitement à celui du cuivre, il garantit une excellente stabilité dimensionnelle, ce qui est crucial pour les conceptions multicouches.


Valeur typique du RO4350B
Propriété RO4350B Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3,48±0,05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Ligne à bande pincée
Constante diélectrique, εDesign 3,66 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficient thermique de ε +50 Z ppm/℃ -50℃ à 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité de surface 5,7 x109   COND A IPC-TM-650 2.5.17.1
Résistance électrique 31,2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Module d'élasticité 16 767 (2 432)
14 153 (2 053)
X
Y
MPa(ksi) RT ASTM D 638
Résistance à la traction 203 (29,5)
130 (18,9)
X
Y
MPa(ksi) RT ASTM D 638
Résistance à la flexion 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilité dimensionnelle <0,5 X,Y mm/m
(mil/pouce)
après gravure+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 10
12
32
X
Y
Z
ppm/℃ -55℃ à 288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Conductivité thermique 0,69   W/M/oK 80℃ ASTM C518
Absorption d'humidité 0,06   % 48 heures d'immersion 0,060"
échantillon de température 50℃
ASTM D 570
Densité 1,86   gm/cm3 23℃ ASTM D 792
Résistance au pelage du cuivre 0,88
(5,0)
  N/mm
(pli)
après soudure flottante 1 oz.
Feuille EDC
IPC-TM-650 2.4.8
Inflammabilité (3)V-0       UL 94
Compatible avec les procédés sans plomb Oui


- S1000-2M :Ce matériau améliore la robustesse mécanique et la résistance thermique, avec une Tg de 180°C. Son CTE inférieur sur l'axe Z contribue à une fiabilité améliorée dans les connexions traversantes, ce qui le rend idéal pour les applications haute fréquence et haute puissance.



Structure des couches

Le PCB est composé de quatre couches, chacune méticuleusement conçue pour des performances optimales :



Couche de cuivre_1 - 35 μm
RO4350B - 0,254 mm (10 mil)
Couche de cuivre_2 - 35 μm
Préimprégné - 1080 RC63% +7628 (43%) -0,254 mm (10 mil)
Couche de cuivre_3 - 35 μm
S1000-2M - 0,8 mm (31,5 mil)
Couche de cuivre_4 - 35 μm


Cet empilage permet une dissipation thermique et une intégrité du signal efficaces, essentielles pour les appareils électroniques modernes.



Dimensions et spécifications

- Dimensions de la carte : 173 mm x 85,3 mm (± 0,15 mm)
- Épaisseur de la carte finie : 1,5 mm
- Trace/espace minimum : 4/6 mils
- Taille minimale des trous : 0,20 mm
- Épaisseur du placage des vias : 20 μm
- Finition de surface : Or par immersion au nickel chimique (ENIG)



Chaque carte est soumise à un test électrique à 100 % avant expédition, garantissant que chaque unité répond aux normes de qualité les plus élevées.



PCB hybride 4 couches sur RO4350B 10 mil et matériau FR-4 à haute Tg 0



Caractéristiques de performance



Performance électrique

Les performances électriques de notre PCB sont exceptionnelles, grâce aux propriétés du RO4350B et du S1000-2M. Les principaux paramètres de performance incluent :



- Facteur de dissipation : 0,0037 à 10 GHz, indiquant une faible perte de signal.


- Conductivité thermique : 0,69 W/m/°K, favorisant une gestion thermique efficace.


- Valeur Tg élevée : Supérieure à 280°C, permettant au PCB de résister à des environnements à haute température sans compromettre les performances.



Stabilité mécanique

La construction robuste de notre PCB assure une stabilité mécanique dans diverses applications. Les propriétés thermiques des matériaux offrent une fiabilité même dans des environnements de choc thermique sévères, ce qui le rend adapté aux applications exigeantes telles que l'aérospatiale et les systèmes militaires.



Assurance qualité

La qualité est primordiale dans la fabrication des PCB. Nos PCB respectent les normes IPC-Class-2, garantissant qu'ils répondent aux exigences de l'industrie en matière de fiabilité et de performance. Les illustrations Gerber RS-274-X fournies avec chaque PCB permettent une fabrication et une vérification de la conception précises, minimisant les erreurs et assurant un processus de production fluide.



Applications

Ce PCB hybride est idéal pour une multitude d'applications :



- Antennes large bande pour compagnies aériennes commerciales : Les performances haute fréquence garantissent une communication fiable.



- Circuits microbandes et lignes à ruban : Convient aux applications RF et micro-ondes.



- Systèmes radar : Une intégrité de signal exceptionnelle améliore les capacités de détection.



- Systèmes de guidage : Des performances fiables sont cruciales pour la navigation et le ciblage.



- Antennes radio numériques point à point : Transmission et réception efficaces des données.



Conclusion

Avec ses paramètres de performance exceptionnels, son contrôle qualité rigoureux et sa large applicabilité, ce PCB est conçu pour améliorer vos projets et favoriser l'innovation dans votre secteur. Que vous soyez impliqué dans les télécommunications, l'aérospatiale ou tout autre secteur de haute technologie, notre PCB offre la fiabilité et les performances essentielles à votre succès.



Pour plus de détails ou pour passer une commande, veuillez contacter notre équipe commerciale. Nous sommes là pour vous aider à faire passer vos conceptions au niveau supérieur.
