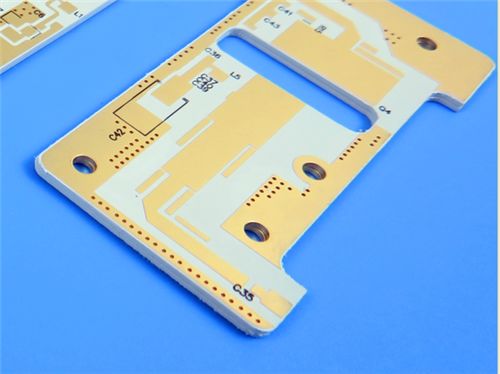

Rogers RO3010 PCB 25mil épaisseur double couche PCB
  • Nom

Rogers RO3010 PCB 25mil épaisseur double couche PCB

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-332.V1.0
Matériau de base:
Rogers RO3010
Nombre de couches:
2 couches
Épaisseur de PCB:
0,8 mm
Taille du PCB:
45 mm x 65 mm (1 pièce)
Écran à soigneux:
Noir
Masque de soudure:
Non
Poids en cuivre:
1 oz (1,4 mils) pour les couches extérieures
Finition superficielle:
or d'immersion
Mettre en évidence:

Plaque de circuits imprimés Rogers RO3010

,

plaque de PCB à double couche 25mil

,

PCB à haute fréquence Rogers

Description du produit
Rogers RO3010 PCB 25mil épaisseur double couche PCB
Conçu pour la précision et la fiabilité, ce PCB rigide à deux couches exploite Rogers RO3010 - un matériau composite PTFE rempli de céramique - pour fournir des performances exceptionnelles à haute fréquence,stabilité dimensionnelle, et la miniaturisation des circuits.
Spécification des PCB
Paramètre Spécification
Nombre de couches PCB rigide à deux couches
Matériau de base Rogers RO3010 (composite PTFE rempli de céramique)
Dimensions du tableau 45 mm x 65 mm (1 pièce)
Épaisseur du panneau fini 0.8 mm
Poids du cuivre fini (couches extérieures) 1 oz (1,4 mils / 35 μm)
Via épaisseur de revêtement 20 μm
Traces/espace minimaux 4 millilitres / 4 millilitres
Taille minimale du trou 0.3 mm
Les voies 12 en tout (pas de voies aveugles)
Finition de surface Or par immersion
Filtres à soie En haut: Noir; en bas: Non
Masque de soudure En haut: Non; en bas: Non
Assurance qualité Test électrique à 100% avant expédition
Accumulation de PCB (de haut en bas)
Séquence de couches Type de couche Spécification Épaisseur
1 Couche de cuivre (en haut - L1) Couche de cuivre 35 μm (1 oz)
2 Substrate Pour les appareils électroniques 0.635 mm (25 mil)
3 Couche de cuivre (en bas - L2) Couche de cuivre2 35 μm (1 oz)
Résumé du matériel RO3010 de Rogers
Rogers RO3010 est un matériau de circuit avancé classé comme un composite PTFE rempli de céramique,conçus pour fournir une constante diélectrique élevée (Dk) avec une stabilité exceptionnelle à travers de larges fréquences et des conditions environnementalesEn tant que solution à prix compétitif, elle combine des performances mécaniques et électriques supérieures,simplifier la conception des composants à large bande tout en permettant la miniaturisation des circuits -- un avantage clé pour les applications limitées en espaceSes caractéristiques cohérentes le rendent adapté à un large éventail de cas d'utilisation à haute fréquence, du radar automobile aux communications par satellite,tout en soutenant la fabrication en série avec des prix rentables.
Rogers RO3010 PCB 25mil épaisseur double couche PCB 0
Caractéristiques clés du RO3010
Les biens immobiliers Spécification
Constante diélectrique (Dk) 10.2 ± 0,30 (10 GHz/23°C)
Facteur de dissipation (Df) 0.0022 (10 GHz/23°C)
Coefficient de dilatation thermique (CTE) L'axe X: 13 ppm/°C; l'axe Y: 11 ppm/°C; l'axe Z: 16 ppm/°C (-55°C à 288°C)
Température de décomposition thermique (Td) > 500°C
Conductivité thermique 00,95 W/mK
Absorption de l'humidité 00,05 pour cent
Plage de température de fonctionnement -40°C à +85°C
Certification de la qualité Certifié ISO 9001
Principaux avantages du RO3010
  • Stabilité dimensionnelle: la CTE est étroitement assortie au cuivre, assurant une séparation minimale de la couche de déformation ou de la couche pendant le cycle thermique et le traitement.
  • Production en volume rentable: les prix économiques du stratifié le rendent idéal pour la fabrication en grande quantité sans compromettre les performances.
  • Compatibilité haut débit: Stabilité électrique et mécanique exceptionnelle sur une large plage de fréquences, simplifiant la conception des composants haut débit.
  • Miniaturisation des circuits: une Dk élevée permet des circuits plus petits, ce qui permet des conceptions rentables en espace pour les appareils compacts.
  • Versatilité multicouche: adapté aux conceptions de cartes multicouches, offrant une flexibilité pour les architectures de circuits complexes.
Applications typiques
Ce circuit imprimé RO3010 à deux couches est conçu pour les systèmes à haute fréquence et à haute fiabilité dans tous les secteurs:
  • Applications de radar automobile (par exemple, régulation de vitesse adaptative, évitement des collisions)
  • Système de positionnement global (GPS)
  • Systèmes de télécommunications cellulaires (amplificateurs de puissance, antennes)
  • autres appareils pour la télécommunication
  • Équipement de radiodiffusion directe par satellite (DBS)
  • Liens de données du système de câble
  • Lecteurs de compteurs à distance
  • Moteurs à rétro-alimentation
Conforme aux normes IPC-Classe-2 et disponible dans le monde entier, il est conçu pour répondre aux exigences des systèmes automobiles, des télécommunications et des satellites,où une constante diélectrique élevée (Dk) et une faible perte ne sont pas négociables.
Rogers RO3010 PCB 25mil épaisseur double couche PCB 1
