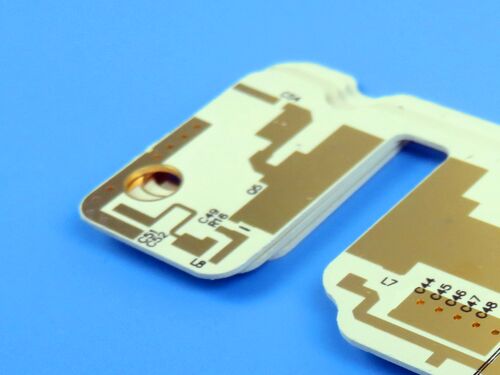

PCB à double face RO3010 sur laminat 10 mil avec or immersion

Ce PCB double face est spécialement conçu pour les applications micro-ondes et RF à haute fréquence, avecRO3010En tant que composite PTFE rempli de céramique, RO3010 assure une stabilité électrique supérieure, une faible perte de signal et des performances opérationnelles fiables,qui sont essentiels pour satisfaire aux exigences strictes en matière de transmission et de traitement des signaux à haute fréquence dans les systèmes électroniques connexes.

Détails du PCB

RO3010 Introduction

RO3010 est un matériau des circuits haute fréquence de la série RO3000®,qui sont des composites en PTFE (polytétrafluoroéthylène) remplis de céramique spécialement conçus pour les applications commerciales de micro-ondes et de RF (radiofréquence)La série RO3000 est conçue pour offrir une stabilité électrique et mécanique exceptionnelle à des prix compétitifs, ce qui en fait un choix rentable pour la conception de circuits à haute fréquence.

En tant que matériau de circuit à base de PTFE rempli de céramique, RO3010 présente des propriétés mécaniques cohérentes indépendamment de la constante diélectrique sélectionnée.Cette caractéristique unique permet aux concepteurs de concevoir des cartes multicouches qui utilisent différents matériaux diélectriques constants pour chaque couche, sans rencontrer de problèmes de déformation ou de fiabilité pendant le traitement et l'application.

RO3010 présente une excellente stabilité dimensionnelle, avec un coefficient de dilatation thermique (CTE) dans les axes X et Y qui correspond à celui du cuivre,assurer un minimum de changements dimensionnels même en cas de fluctuations de températureEn outre, il présente une fiabilité exceptionnelle des trous placés, même dans des environnements thermiques extrêmes, grâce à sa CTE stable sur l'axe Z.Le matériau peut être fabriqué en cartes de circuits imprimés en utilisant des techniques de traitement des cartes de circuits PTFE standard, avec seulement des modifications mineures nécessaires comme décrit dans la note de demande “Lignes directrices de fabrication pour les matériaux de circuits à haute fréquence de la série RO3000”.

RO3010 Valeur typique

RO3010 Champs d'application

Bénéficiant de ses excellentes performances électriques, de sa stabilité mécanique et de son rapport coût-efficacité, le RO3010 est largement utilisé dans les applications commerciales de micro-ondes et de RF,où l'intégrité du signal et la stabilité dimensionnelle sont essentiellesSes principaux domaines d'application sont les suivants:

- Équipement de communication par micro-ondes: utilisé dans les émetteurs-récepteurs à micro-ondes, les amplificateurs de puissance et les filtres à micro-ondes,où son faible facteur de dissipation et sa constante diélectrique stable assurent une perte de signal minimale et des performances fiables.

- Systèmes de communication RF: appliqués dans les antennes RF, les systèmes radar et les équipements de communication par satellite,tirant parti de son excellente stabilité dimensionnelle et de ses performances thermiques pour s'adapter à des conditions environnementales complexes.

- Équipement de test à haute fréquence: utilisé dans les sondes de test, les générateurs de signaux et les analyseurs de spectre, où des paramètres électriques précis sont nécessaires pour garantir des résultats de test précis.

- L'électronique grand public: intégrée dans les modules haute fréquence des appareils électroniques grand public avancés, tels que les appareils de communication 5G, pour soutenir la transmission de signaux à grande vitesse.

- électronique industrielle et médicale: utilisée dans les systèmes de contrôle industriels et les équipements de diagnostic médical nécessitant un traitement des signaux à haute fréquence,grâce à ses performances fiables et à sa compatibilité sans plomb.

En résumé, RO3010 est un matériau de circuit haute fréquence à haute performance et rentable qui répond aux exigences de diverses applications commerciales de micro-ondes et de RF,fournir aux concepteurs une solution flexible et fiable pour la conception de circuits.
