RT duroid 6202 Matériau de circuit imprimé Stratifiés haute fréquence Feuille plaquée de cuivre

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

RT duroïde 6202

Épaisseur du stratifié:

0,005” (0,127 mm) +/- 0,0005” 0,020” (0,508 mm) +/- 0,0010” 0,030” (0,762 mm) +/- 0,0010”

Taille du stratifié:

12"X 18"(305mm X 457mm) 24"X 18"(610mm X 457mm)

Poids du cuivre:

Feuille de cuivre électrodéposée ½ oz. (18µm) HH/HH 1 once. (35µm) Feuille de cuivre roulée H1/H1 ½

Mettre en évidence:

Matériau de circuit imprimé RT duroid 6202

stratifié cuivré haute fréquence

Feuille plaquée de cuivre duroid 6202

Description du produit

RT/duroïde 6202 est un matériau de circuit à haute fréquence formulé comme un stratifié à faible perte et à faible constante diélectrique.Il offre des propriétés électriques et mécaniques supérieures essentielles pour concevoir des structures micro-ondes complexes qui nécessitent à la fois une fiabilité mécanique et une stabilité électrique.

L'inclusion d'un renforcement de verre tissé limité offre une excellente stabilité dimensionnelle (0,05 à 0,07 mils/pouce),qui élimine souvent la nécessité d'une double gravure pour obtenir des tolérances de position serrées.

Options de revêtement et épaisseurs diélectriques

Le revêtement de feuille de cuivre, à la fois déposé par électrodeposition et laminé, varie de 1⁄2 oz. à 2 oz/pi.², sont disponibles sur des épaisseurs diélectriques allant de 0,005" à 0,060" (0,127 à 1,524 mm).

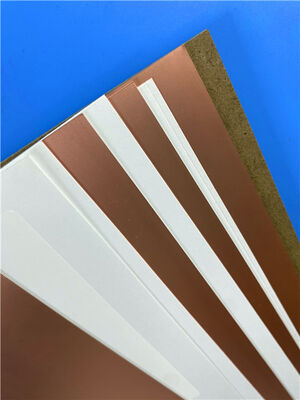

RT duroid 6202 Matériau de circuit imprimé Stratifiés haute fréquence Feuille plaquée de cuivre 0

Caractéristiques et avantages

Faible perte: assure une excellente performance à haute fréquence
Contrôle étroit εr et épaisseur: fournit des caractéristiques électriques cohérentes
Excellentes propriétés électriques et mécaniques: permet une construction de circuit fiable
Coefficient thermique extrêmement bas de la constante diélectrique: Maintient la stabilité électrique à travers les variations de température
Coefficient d'expansion en plan correspondant au cuivre: améliore la fiabilité des ensembles montés en surface et des trous traversants plaqués
Très faible rétrécissement par gravure: améliore la précision dans la fabrication de circuits

Applications typiques

Antennes de série en phase
Systèmes radar au sol et aéroportés
Système de positionnement global (GPS) antennes
Les arrière-planes électriques
Circuits multicouches complexes de haute fiabilité
Systèmes d'évitement des collisions des compagnies aériennes commerciales
Réseaux de formation de faisceaux

Les biens immobiliers Constante diélectrique ε R	Typique Valeur 2.94 ± 0,04 [3]	Direction Z	Unités -	Conditions à remplir 10 GHz ou 23°C	Méthode d'essai Le code IPC-TM-650,2.5.5.5
Facteur de dissipation, TAN δ	0.0015	Z	-	10 GHz ou 23°C	Le code IPC-TM-650,2.5.5.5
Coefficient thermique de εr	+ 5	Z	en ppm/°C	10 GHz -50 à + 150°C	Le code IPC-TM-650,2.5.5.5
Résistance au volume	106	Z	Pour les produits chimiques	Une	Pour l'utilisation dans les machines à coudre
Résistance de surface	109	Z	Je vous en prie.	Une	Pour l'utilisation dans les machines à coudre
Module de traction	1007 (146)	X, Y	MPa (kpsi)	23°C	Pour l'aéronef
Le stress suprême	30 (4.3)	X, Y	Les députés (kpsi)
La dernière souche	4.9	X, Y	%
Module de compression	1035 (150)	Z	MPa (kpsi)		Pour l'aéronef
Absorption de l'humidité	0.04	-	%	D23/24 D48/50	Le code IPC-TM-650,2.6.2.1 Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique	0.68	-	Pour les appareils à moteur électrique	80°C	Pour l'utilisation dans les machines de traitement de l'air
Coefficient de chaleur Expansion (-55 à 288 °C)	15 15 30	X Y Z	en ppm/°C	23°C/50% de RH	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Stabilité dimensionnelle	0.07	X, Y	Pour les appareils de traitement des eaux usées	après l'écorce +E/150	Le code IPC-TM-650,2.4.3.9
Td	500		°CTGA		Pour l'utilisation dans les machines de traitement de l'air
Densité	2.1		gm/cm3		Pour les appareils à commande numérique
Température spécifique	00,93 (0,22)	-	J/g/K (BTU/lb/°F)	-	Calculé
Peau de cuivre	9.1 (1.6)		Poids en pouces (N/mm)		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	Le VO				Les produits
Compatible avec les procédés sans plomb	Je suis désolé.

RT duroid 6202 Matériau de circuit imprimé Stratifiés haute fréquence Feuille plaquée de cuivre 1
