Matériau de PCB CLTE-MW Laminaux à haute fréquence

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

CLTE-MW

Épaisseur du stratifié:

0,003” (0,076 mm) ± 0,0005” 0,004” (0,102 mm) ± 0,0005” 0,005” (0,127 mm) ± 0,0007” 0,006” (0,152 mm

Taille du stratifié:

12"X 18"(305 X 457mm) 24"X 18"(610 X 457mm)

Poids du cuivre:

Feuille de cuivre électrodéposée traitée inversée 1/2 oz. (18µm) 1 once. (35µm) 2 onces. (70 µm) Feu

Mettre en évidence:

Laminat de PCB haute fréquence CLTE-MW

Matériau de circuit imprimé feuille plaquée de cuivre

stratifiés plaqués de cuivre haute fréquence

Description du produit

Les stratifiés CLTE-MW sont des composites PTFE renforcés de verre tissé et remplis de céramique, conçus pour offrir aux concepteurs de circuits une solution matérielle performante et économique. Ce système de stratifié unique est particulièrement bien adapté aux applications où des contraintes d'épaisseur existent en raison d'exigences physiques ou électriques.

Avec sept options d'épaisseur disponibles allant de 3 mils à 10 mils, CLTE-MW™ assure un espacement optimal signal-masse pour les conceptions 5G actuelles et autres conceptions d'ondes millimétriques. Une variété d'options de feuilles de cuivre sont disponibles, y compris le cuivre laminé, le cuivre ED traité à l'envers et le cuivre ED standard. Des feuilles résistives et des plaques métalliques sont également disponibles sur demande.

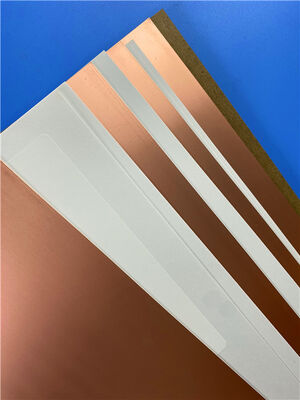

Matériau de PCB CLTE-MW Laminaux à haute fréquence 0

Caractéristiques et avantages

Excellente stabilité dimensionnelle : essentielle pour maintenir l'enregistrement des petites caractéristiques du circuit
Faible CTE des axes X, Y et Z : assure des performances mécaniques fiables dans des environnements thermiquement difficiles
Faible tangente de perte : minimise les pertes du circuit pour une meilleure efficacité
Disponible en épaisseurs de 3 à 10 mils : convient aux applications à très haute fréquence nécessitant un contrôle précis de l'impédance

Applications typiques

Communications commerciales et avionique
Applications militaires et aérospatiales
Réseaux d'alimentation micro-ondes
Structures électroniques sensibles à la phase
Systèmes de communication par satellite
Composants passifs (coupleurs, filtres et baluns)

Propriétés	Valeur typique	Unités	Conditions de test	Méthode de test
Propriétés électriques
Constante diélectrique (processus)	2.94–3.02 ±0.04	–	23°C @ 50% HR, 10 GHz	IPC TM-650 2.5.5.5
Constante diélectrique (conception)	3.03–3.10	–	C-24/23/50, 8–40 GHz	Longueur de phase différentielle microstrip
Facteur de dissipation	0.0015	–	23°C @ 50% HR, 10 GHz	IPC TM-650 2.5.5.5
Coefficient thermique de la constante diélectrique	-35	ppm/°C	0–100°C, 10 GHz	IPC TM-650 2.5.5.5
Résistivité volumique	1.3×10⁷	MΩ·cm	C96/35/90	IPC TM-650 2.5.17.1
Résistivité de surface	2.5×10⁶	MΩ	C96/35/90	IPC TM-650 2.5.17.1
Rigidité diélectrique	630	V/mil	–	IPC TM-650 2.5.6.2
Claquage diélectrique	44	kV	D-48/50	IPC TM-650 2.5.6
Indice de claquage comparatif (CTI)	600	V	C-40/23/50	UL-746A, ASTM D6054
Propriétés thermiques
Température de décomposition (Td)	500	°C	2 heures @ 105°C, perte de poids de 5%	IPC TM-650 2.3.40
CTE (axe x)	8	ppm/°C	-55°C à 288°C	IPC TM-650 2.4.41
CTE (axe y)	8	ppm/°C	-55°C à 288°C	IPC TM-650 2.4.41
CTE (axe z)	30	ppm/°C	–	IPC TM-650 2.4.24
Conductivité thermique	0.42	W/(m·K)	Direction Z	ASTM D5470
Temps de délaminage (T288)	>60	minutes	10 s @ 288°C	IPC TM-650 2.4.24.1
Propriétés mécaniques
Force d'arrachage du cuivre	1.1 (6.0)	N/mm (lbs/in)	tel que reçu, feuille de 35 µm	IPC TM-650 2.4.8
Résistance à la flexion (MD, CMD)	113, 99 (16.4, 14.4)	MPa (ksi)	25°C ±3°C	ASTM D790
Résistance à la traction (MD, CMD)	83, 80 (12.0, 11.6)	MPa (ksi)	23°C @ 50% HR	ASTM D3039/D3039-14
Module de flexion (MD, CMD)	6468, 6360 (938.1, 922.4)	MPa (ksi)	25°C ±3°C	IPC TM-650 2.4.4
Stabilité dimensionnelle (MD, CMD)	0.22, 0.22	mil/pouce	après gravure + cuisson	IPC-TM-650 2.4.39a
Propriétés physiques et environnementales
Inflammabilité	V-0	–	–	UL 94
Absorption d'humidité	0.03	%	E1/105+D48/50	IPC TM-650 2.6.2.1
Densité	2.1	g/cm³	C24/23/50	ASTM D792
Capacité thermique massique	0.93	J/g·K	2 heures à 105°C	ASTM E2716
Dégazage NASA (TML)	0.03	%	–	ASTM E595
Dégazage NASA (CVCM)	<0.01	%	–	ASTM E595

Matériau de PCB CLTE-MW Laminaux à haute fréquence 1
