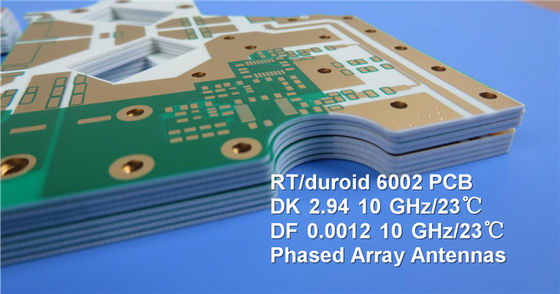

Panneau de carte PCB de RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers pour l'évitement de collision de ligne aérienne

Rogers PCB HF construit sur RT/Duroid 6002 60mil 1.524mm DK2.94 avec Or d'Immersion pour l'évitement de collision des compagnies aériennes commerciales

(Les circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont uniquement à titre de référence)

Le matériau micro-ondes Rogers RT/duroid 6002 a été le premier stratifié à faible perte et à faible constante diélectrique à offrir des propriétés électriques et mécaniques supérieures, essentielles à la conception de structures micro-ondes complexes, mécaniquement fiables et électriquement stables.

Le coefficient thermique de la constante diélectrique est extrêmement faible, de -55℃ à +150℃, ce qui offre aux concepteurs de filtres, d'oscillateurs et de lignes à retard la stabilité électrique nécessaire dans les applications exigeantes d'aujourd'hui.

Un faible coefficient d'expansion thermique (CTE) sur l'axe Z assure une excellente fiabilité des trous traversants plaqués. Les matériaux RT/duroid 6002 ont été soumis avec succès à des cycles de température (-55℃ À 125℃) pendant plus de 5000 cycles sans une seule défaillance de via.

Une excellente stabilité dimensionnelle (0,2 à 0,5 mils/pouce) est obtenue en adaptant le coefficient d'expansion X et Y au cuivre. Cela élimine souvent la double gravure pour obtenir des tolérances de positionnement serrées.

Le faible module de traction (X,Y) réduit considérablement la contrainte appliquée aux joints de soudure et permet à l'expansion du stratifié d'être contrainte par une quantité minimale de métal à faible CTE (6 ppm/℃), augmentant encore la fiabilité du montage en surface.

Les applications particulièrement adaptées aux propriétés uniques du matériau RT/duroid 6002 comprennent les structures plates et non planes telles que les antennes, les circuits multicouches complexes avec des connexions intercouches et les circuits micro-ondes pour les conceptions aérospatiales dans des environnements hostiles.

 Applications typiques :

1. Réseaux de formation de faisceaux

2. Antennes de systèmes de positionnement global

3. Antennes réseau à commande de phase

4. Fonds de panier d'alimentation

Spécifications des PCB

Fiche technique de Rogers 6002 (RT/duroid 6002)
