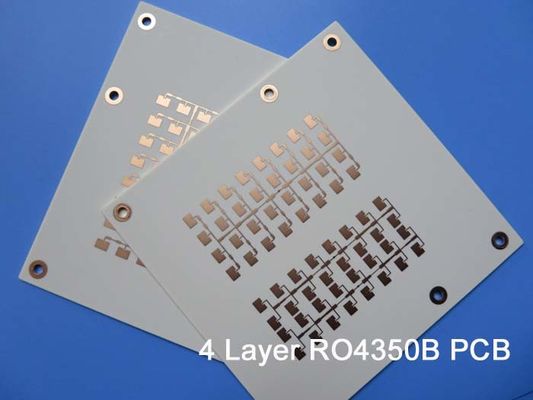

Carte PCB à haute fréquence de 4 couches établie sur le noyau 2 de 10mil RO4350B avec de l'or d'immersion pour le système sans fil d'antenne
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
C'est 4 une carte PCB de haute fréquence de la couche RO4350B a construit sur 2 noyaux 10mil, métallisés par 1 feuille de RO4450Fprepreg. Selon la condition de la transmission de signal, le prepreg peut être 1 feuille (4mil), 2 feuilles et 3 feuilles. Ce conseil est pour l'application du système sans fil d'antenne. C'est de 0,80 millimètres d'épaisseur, légende blanche au-dessus du masque vert de soudure couvert des deux côtés et l'or d'immersion sont sur des protections. Elles sont fabriquées par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Fiche technique de paramètre et
| TAILLE DE CARTE PCB | 120 x 120mm=1PCS |
| TYPE DE CONSEIL | Carte PCB multicouche |
| Nombre de couches | 4 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | OUI |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.254mm | |
| cuivre ------- mi couche 35um (1oz) 1 | |
| RO4450F 0.1016mm | |
| cuivre ------- mi couche 35um (1oz) 2 | |
| RO4350B 0.254mm | |
| cuivre ------- couche de BOT de 35um (1 once) +plate | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 5,5 mils/6 |
| Trous minimum/maximum : | 0,38 millimètres/3,72 millimètres |
| Nombre de différents trous : | 8 |
| Nombre de forages : | 489 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 4 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4350B Tg280℃, heu<3> |
| Aluminium final externe : | 1,5 onces |
| Aluminium final interne : | 1 once |
| Taille finale de carte PCB : | 0,8 millimètres ±10% |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion |
| Soudez le masque pour s'appliquer à : | SUPÉRIEUR, minimum 12micron |
| Couleur de masque de soudure : | Vert, PSR-2000GT600D, Taiyo Supplied. |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | DESSUS |
| Couleur de légende composante | Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.42mm. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Selon des applications réelles, le prepreg peut être choisi en tant que plus de plis, par exemple, suivre la micro-section montre des 3 plis de RO4450F.
Caractéristiques et avantages
1) Excellente représentation à haute fréquence de RO4350B ;
2) Basses tolérance et perte diélectriques ;
3) ISO9000, ISO14001, IAFT16949 a certifié l'usine ;
4) capacité de mois de 30000 mètres carrés ;
5) 8000 types de carte PCB par mois ;
Applications
Diviseur HDMI, 3G routeur, amplificateur de WiFi, boîtier de protection de Bluetooth USB, filtre d'interférence, dispositif de multicouplage
