6-couche MT77 PCB ultra faible perte de résine de boucle de circuit à dérive aveugle

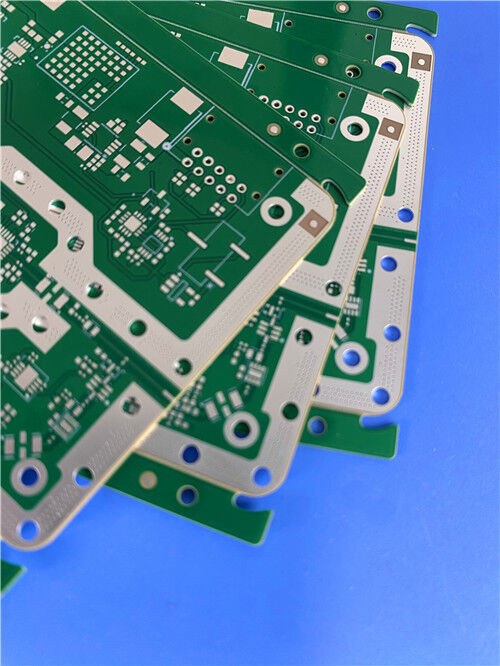

Ce circuit imprimé Astra MT77 de 6 couches est un circuit imprimé haute fréquence ultra-faible de haute qualité conçu pour des applications RF et micro-ondes de haute précision.Laminés de noyau MT77 Astra de 127 mm et prépréparation correspondante MT77 Astra, ce circuit imprimé à haute fréquence personnalisé offre une épaisseur de carte finie de 0,994 mm. Il adopte une structure hybride de cuivre professionnelle avec 0.5 oz de couches de cuivre intérieures pour le routage de ligne fine et 1 oz de couches de cuivre extérieures pour la transmission stable du signal haute fréquence.

Avec une finition en argent immersion, un masque de soudure vert, et un écran de soie blanc,Ce circuit imprimé RF de qualité automobile adopte des procédés industriels avancés, y compris le bouchon en résine G12 avec remplissage en galvanoplastie complet et L1-L2 personnaliséCompatible avec le flux de travail de fabrication FR-4, la mise en page HDI et la conception VIPPO, le circuit imprimé à 6 couches MT77 Astra est doté d'un ultra-faible 0.0017 Perte de Df et performance stable à haute température DkEn tant qu'alternative rentable aux substrats de micro-ondes PTFE coûteux, il est largement utilisé pour les radars automobiles, les antennes à longue portée et les appareils de communication à micro-ondes commerciaux,certifiée conformément à la norme UL E41625 et à la norme RoHS.

Qu'est-ce que le MT77 Astra? Matériau de PCB haute fréquence à faible perte

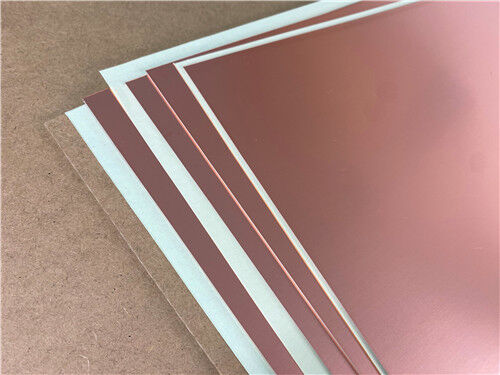

Le MT77 Astra est un stratifié à haute fréquence thermoset professionnel personnalisé pour les conceptions modernes de circuits imprimés RF, micro-ondes et radar automobile.Ce substrat à haute performance maintient une constante diélectrique extrêmement stable (Dk) sur une large plage de températures allant de -40°C à +140°C et prend en charge le fonctionnement à haute fréquence en bande WContrairement aux matériaux PCB à perte élevée classiques, le MT77 Astra élimine la dérive des paramètres électriques sous des changements thermiques et de fréquence extrêmes.assurer une sortie de circuit constante et fiable dans des environnements de travail complexes.

Avec un facteur de dissipation ultra-faible de Df=0.0017, MT77 Astra minimise efficacement l'atténuation du signal à haute fréquence et la perte de transmission, offrant des performances électriques au niveau des micro-ondes à un coût de production beaucoup plus faible que les matériaux PTFE.Ce stratifié à haute fréquence est d'une excellente fabrication, une compatibilité complète du procédé FR-4, une stabilité dimensionnelle supérieure et une adaptabilité multi-lamination.MT77 Astra est entièrement compatible avec l'ensemble sans plomb, certifié UL et conforme à la RoHS, idéal pour la production en série de produits électroniques RF haut de gamme.

MT77 Caractéristiques du PCB Astra

MT77 Astra avantages du traitement et de la fabrication de PCB

Comparé aux substrats traditionnels à haute fréquence, le matériau MT77 Astra PCB combine des performances électriques supérieures et une excellente fabrication en série, favorisant une haute précisionPCB multicouches HDIfabrication avec un rendement plus élevé et un coût inférieur:

Compatibilité complète des procédés FR-4: aucun équipement spécial n'est requis; entièrement adaptable aux lignes de production FR-4 standard,réduire efficacement les seuils techniques et les coûts de fabrication pour la production de PCB haute fréquence

Performance de laminage à haut rendement: des cycles de laminage courts, prise en charge de processus de multi-lamination répétés,et fournit un excellent débit de résine et un effet de remplissage pour les structures multicouches complexes

Flux de travail d'usinage simplifié: réduit l'usure de la perceuse lors du traitement des trous et élimine les procédures de démaquillage par plasma, améliorant considérablement l'efficacité de la production et le rendement du produit fini

Stabilité dimensionnelle supérieure: Maintient une planéité de la planche stable et une tolérance dimensionnelle précise après des cycles thermiques répétés, évitant les déformations de la planche et les défauts de désalignement des couches

Compatibilité avancée de la conception: entièrement compatible avec l'interconnexion à n'importe quelle couche, la technologie de miniaturisation HDI et la conception VIPPO, prenant en charge la mise en page PCB compacte à haute fréquence à haute densité

6 couche MT77 Astra PCB Spécifications complètes

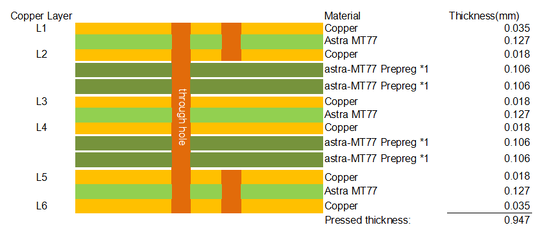

Structure d'empilement de 6 couches MT77 Astra

MT77 Caractéristiques techniques du matériau Astra

Service de PCB personnalisé et assurance qualité

Format de la peinture:Nous prenons en charge les fichiers de conception standard Gerber RS-274-X pour la fabrication personnalisée de PCB haute fréquence MT77 Astra, garantissant des résultats de fabrication précis et reproductibles pour tous les projets de circuits RF et micro-ondes.

Contrôle de qualité strict:Tous les PCB à 6 couches MT77 Astra sont conformes aux normes IPC de classe 2.Chaque panneau fini est soumis à un test électrique à 100% avant expédition pour éliminer les défauts ouverts/courtes et garantir une consistance stable du lot.

Le service clientèle mondialNous fournissons des solutions de PCB personnalisées à guichet unique, y compris une consultation technique professionnelle, un devis personnalisé et une livraison dans le monde entier pour toutes les commandes de PCB.

MT750 Résistance à l'usure

• Systèmes de radars automobiles
• Antennes de communication à longue portée
• Modules de circuits RF et micro-ondes
• Électronique à haute fréquence montée sur véhicule
• Appareils à haute fréquence en bande W

Conclusion

Ce circuit imprimé RF à très faible perte de 6 couches MT77 Astra est une carte de circuit imprimé haute performance de qualité micro-ondes optimisée pour les radars automobiles et les appareils de communication à haute fréquence.avec un facteur de dissipation ultra-faible de 0.0017, des performances diélectriques stables de -40°C à +140°C et une pleine compatibilité de processus FR-4, il offre des performances RF de niveau PTFE à moindre coût de fabrication.aveugle de précision via une structure et une conception hybride d'épaisseur de cuivre, ce PCB à haute fréquence certifié est le remplacement idéal et rentable des substrats à micro-ondes importés, adapté à la production en série de radars automobiles haut de gamme,produits électroniques à longue portée et à micro-ondes de précision.
