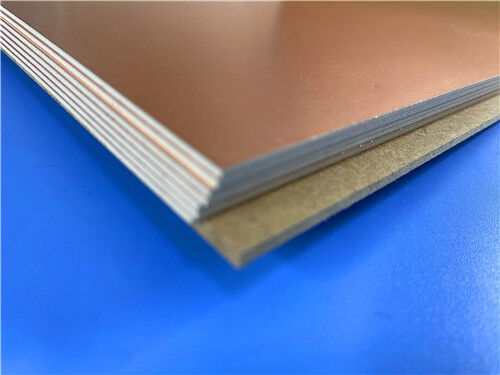

Circuit imprimé haute fréquence Rogers RO3210 4 couches 1,22 mm avec finition ISIG

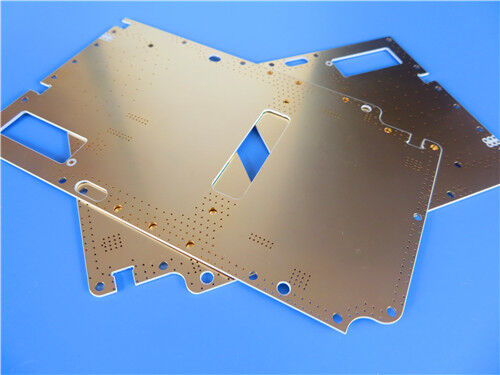

Ce PCB Rogers personnalisé à 4 couches haute fréquence adopte un empilement symétrique : deux pièces de cœurs RO3210 de 0,508 mm collées par un préimprégné RO4450F de 0,2 mm. L'épaisseur pressée finie atteint 1,22 mm. Les couches externes et internes utilisent du cuivre fini de 1 oz, prenant en charge une transmission de signal haute fréquence cohérente. D'une taille de 79 mm x 79 mm pour 1 pièce, la carte est nue des deux côtés sans masque de soudure ni sérigraphie. Elle est finie avec un placage argenté plus un placage or pour offrir une excellente conductivité et une excellente résistance au ternissement. Des fentes usinées avec contrôle de profondeur personnalisé répondent aux exigences structurelles spéciales des circuits RF. Entièrement construit avec des matériaux Rogers haute fréquence, ce PCB maintient des performances électriques stables et des propriétés mécaniques fiables pour les applications micro-ondes et RF.

Spécifications du PCB
Ce PCB à 4 couches utilise un empilement entièrement en matériaux Rogers. Les cœurs RO3210 forment les couches de circuit, tandis que le préimprégné RO4450F agit comme film de liaison entre les couches internes. La stratification de précision et le rainurage personnalisé avec contrôle de profondeur sont appliqués pour les conceptions de circuits RF avancées.


Introduction au matériau Rogers RO3210
Les matériaux de circuit haute fréquence RO3210™ sont des stratifiés remplis de céramique renforcés de fibre de verre tissée. Conçu pour offrir d'excellentes performances électriques et une stabilité mécanique à des prix compétitifs, le RO3210 appartient à la série RO3200™, une extension améliorée de la série RO3000® avec une stabilité mécanique améliorée.

La série RO3200 combine la surface lisse des stratifiés PTFE non tissés pour des tolérances de gravure de ligne plus serrées, associée à la rigidité des substrats PTFE en verre tissé. La fabrication suit les techniques standard de traitement des PCB en PTFE, comme décrit dans la directive de fabrication officielle « Directives de fabrication pour les matériaux de circuit haute fréquence de la série RO3000 ». Le RO3210 présente une constante diélectrique de 10,2 et un facteur de dissipation de 0,0027. Les stratifiés de la série RO3200 sont fabriqués sous un système qualité certifié ISO 9002.



Avantages du matériau de base

• Stabilité mécanique améliorée par rapport aux matériaux classiques de la série RO3000
• La surface lisse du stratifié permet une tolérance de gravure plus serrée pour les traces de circuit fines
• Constante diélectrique (Dk) de 10,2 et faible facteur de dissipation (0,0027), minimisant la perte de signal haute fréquence
• La fabrication certifiée ISO 9002 garantit des performances de lot cohérentes
• Compatible avec les processus de fabrication standard des PCB en PTFE
• Le préimprégné RO4450F assure une liaison fiable pour les empilements Rogers multicouches


Applications typiques
Grâce à ses propriétés diélectriques stables et à sa rigidité mécanique améliorée, ce PCB RO3210 à 4 couches est largement utilisé dans les systèmes micro-ondes et RF commerciaux :


• Systèmes d'évitement de collision automobile
• Antennes satellites GPS automobiles
• Systèmes de télécommunications sans fil
• Antennes patch microstrip pour communications sans fil
• Satellites de diffusion directe
• Liaisons de données sur les systèmes câblés
• Télémètres
• Backplanes d'alimentation
• LMDS et haut débit sans fil
• Infrastructure de station de base


Conclusion
Ce PCB Rogers personnalisé à 4 couches utilise un empilement symétrique de cœurs RO3210 collés avec du préimprégné RO4450F. Du cuivre de 1 oz est appliqué sur les couches internes et externes. La carte a des faces supérieure et inférieure nues sans masque de soudure ni sérigraphie, finie avec un placage argent et or. Des fentes usinées avec contrôle de profondeur personnalisé sont réalisées pour des conceptions RF spécialisées. Le RO3210 apporte une stabilité mécanique améliorée, une capacité de gravure précise et une faible perte haute fréquence. Ce PCB multicouche entièrement en Rogers est une solution fiable pour les projets de radar automobile, d'antennes satellites, de haut débit sans fil et d'infrastructure de station de base.
