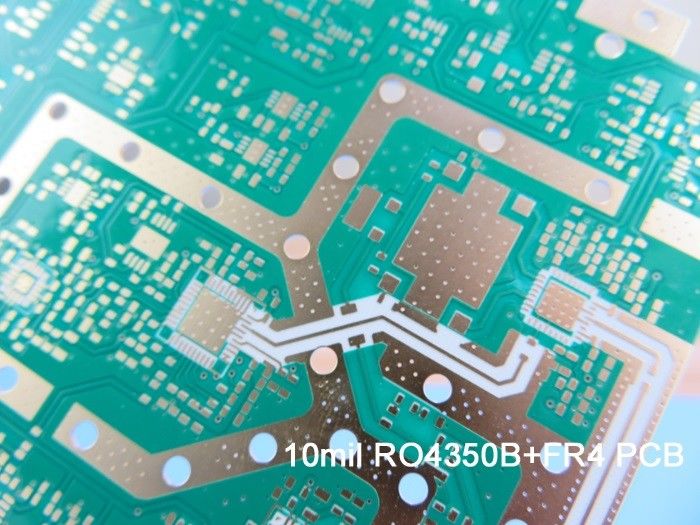

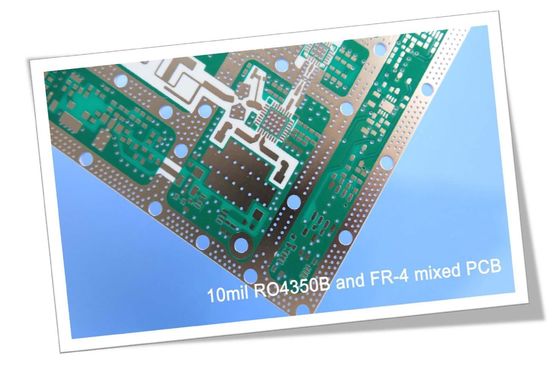

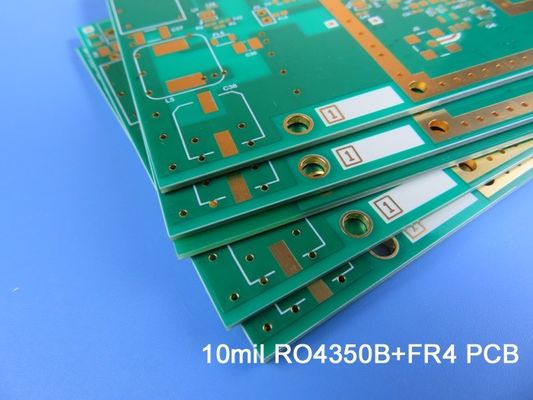

Une carte PCB hybride à 4 couches construite sur Rogers 10mil RO4350B et FR-4
(Les PCB sont des produits fabriqués sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Bonjour à tout le monde,
Aujourd'hui, nous parlons de PCB haute fréquence à 4 couches fabriqués sur 10 millimètres de RO4350B pressé avec FR-4.
La carte est conçue comme une structure à 4 couches, car la structure à 4 couches est relativement simple et les coûts contrôlables, ce qui est utile pour ouvrir un nouveau marché.
Jetons un coup d'œil à la première accumulation,
La première couche à la deuxième couche est du matériau de base 10mil RO4350B, le noyau a une épaisseur fixe qui est très importante pour la longueur électrique des lignes RF sur la carte de circuit,et les autres couches sont des matériaux FR-4La couche intérieure est de 0,5 once et la couche extérieure est de 1 once.
L'image suivante est la section transversale
Des trous enduits relient chaque couche.
Le deuxième plateau a un trou spécial dans le plateau.
La couche 1 et la couche 2 sont le noyau de 10 millimètres.
Les applications du PCB hybride 10mil RO4350B sont larges, comme le préamplificateur, les capteurs radar, l'émetteur numérique et le module de séparation; antenne GPS, relais de communications,émetteur analogique et antennes 4G; émetteur RF, amplificateur WiFi, RFID et atténuateur, etc.
Les avantages des PCB hybrides 10mil RO4350B sont reflétés dans les points suivants.
1) RO4350B présente une constante diélectrique stable sur une large plage de fréquences, ce qui en fait un substrat idéal pour les applications à large bande;
2) Performance de l'intégrité du signal améliorée par rapport aux emplacements avec toutes les cartes FR4;
3) Réduction des coûts par rapport aux aménagements à faible perte;
4) Profitez de nos capacités fortes: répondre à vos besoins en PCB du prototype à la production en série et IATF 16949 (2016), ISO14001 (2015),L'usine certifiée ISO9001 (2015) et UL garantit votre qualité.
Merci pour votre lecture, vous pouvez nous contacter pour nos demandes de PCB RF.
Appendice: Notre capacité en PCB 2021
| Paramètre |
Valeur |
| Nombre de couches |
1 à 32 |
| Matériau du substrat |
FR-4 ((y compris les produits à haute Tg 170, CTI élevé> 600V); à base d'aluminium; à base de cuivre; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002,NT1duroïde..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc.; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2,65 etc.; Polyimide et PET. |
| Taille maximale |
Test en vol: 900*600 mm, test de fixation 460*380 mm, aucun test 1100*600 mm |
| Tolérance du tableau de bord |
±0.0059" (0.15 mm) |
| Épaisseur des PCB |
0- 0,3937 " (0,40 mm à 10,00 mm) |
| Tolérance d'épaisseur ((T≥0,8 mm) |
± 8% |
| Tolérance d'épaisseur ((t<0,8 mm) |
± 10% |
| Épaisseur de la couche d'isolation |
0.00295" - 0.1969" (0.075mm - 5.00mm) Il est très facile de trouver un bon produit. |
| Piste minimale |
0.003" (0,075 mm) |
| Espace minimum |
0.003" (0,075 mm) |
| Épaisseur extérieure du cuivre |
Pour les appareils à compression par induction: |
| Épaisseur interne du cuivre |
17 μm à 350 μm (0,5 oz à 10 oz) |
| Forage de trou (mécanique) |
0.0059 " - 0,25 " (0,15 mm - 6,35 mm) |
| Le trou est terminé (mécanique) |
0.0039" à 0.248" |
| DiamètreTolérance (mécanique) |
0.00295 " (0,075 mm) |
| Enregistrement (mécanique) |
0.00197 " (0,05 mm) |
| Ratio d'aspect |
12:1 |
| Type de masque de soudure |
LPI |
| Le pont Min Soldermask |
0.00315 " (0,08 mm) |
| Dégagement minimum du masque de soudure |
0.00197 " (0,05 mm) |
| Connectez-vous par Diamètre |
0- 0,0236 " (0,25 mm - 0,60 mm) |
| Tolérance de contrôle de l'impédance |
± 10% |
| Finition de surface |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, doigt d'or |
