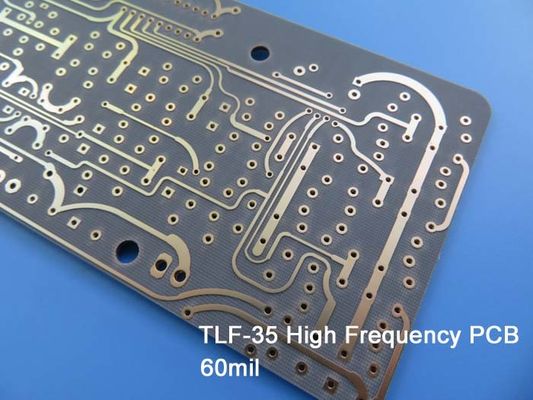

Finition extérieure de cuivre nue de panneau taconique multicouche de carte PCB de TLF-35 400x500mm

Finition extérieure de cuivre nue de panneau taconique multicouche de carte PCB de TLF-35 400x500mm

Nombre De Pièces: 1pcs
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-091.V1.0
Matière première:
stratifiés Organique-en céramique TLF-35
Compte de couche:
1 couche, 2 couches, 4 couches.
Épaisseur de carte PCB:
0.8mm, 1.6mm
Taille de carte PCB:
≤400mm X 500mm
Poids de cuivre:
0.5oz, 1oz, 2oz
Finition extérieure:
Cuivre nu, HASL, ENIG, étain etc. d'immersion.
Mettre en évidence:

Panneau multicouche de cuivre nu de carte PCB

,

panneau multicouche de carte PCB de 400x500mm

,

Panneau multicouche de la carte PCB IATF16949

Description du produit



Circuit imprimé haute fréquence Taconic TLF-35avec 30 mil, 60 mil d'épaisseur de revêtement Immersion Gold, HASL, Immersion Silver et Tin

(Les PCB sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Bonjour à tous,

Aujourd'hui, on parle de PCB haute fréquence TLF-35.



Taconic TLF-35 est un stratifié organique-céramique basé sur un renfort de verre tissé.C'est le résultat à la fois de la technologie de remplissage en céramique et de la fibre de verre PTFE revêtue.



Finition extérieure de cuivre nue de panneau taconique multicouche de carte PCB de TLF-35 400x500mm 0



Valeurs typiques de TLF-35

Propriété Méthode d'essai Unités Valeur Unités Valeur
Constante diélectrique à 1,9 GHz Module IPC-TM650 2.5.5.5.1   3,50 ±0,05   3,50 ±0,05
Facteur de dissipation à 1,9 GHz Module IPC-TM650 2.5.5.5.1   0,0016   0,0016
Facteur de dissipation à 10 GHz Module IPC-TM650 2.5.5.5.1   0,0022   0,0022
Absorption de l'eau IPC-TM 650 2.6.2.1 % 0,03 % 0,03
Résistance au pelage (1 oz de cuivre) IPC-TM 650 2.4.8 lb/pouce linéaire dix N/mm 1.8
Résistivité volumique IPC-TM 650 2.5.17.1 Mohm·cm 2,0 × 109 Mohm·cm 2,0 × 109
Résistivité de surface IPC-TM 650 2.5.17.1 Mohm 3,0 x 108 Mohm 3,0 x 108
Résistance à la flexion dans le sens de la longueur IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
Résistance à la flexion transversale IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
Conductivité thermique IPC-TM 650 2.4.50 W/m/K 0,37 W/m/K 0,37
xy ETC (50 ~ 150) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
z CTE (50 ~ 150) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
Inflammabilité UL-94   V-0   V-0




Nous bénéficions de ses avantages suivants :

1. Distorsion d'intermodulation de phase améliorée (PIMD) avec DK3.5

Le TLF-35 est conçu pour obtenir des performances PIMD améliorées sur des PCB de taille efficace pour les applications d'antenne.La constante diélectrique du TLF-35 est de 3,5, ce qui est similaire aux niveaux requis par le PIMD.



2. Qualité PTH améliorée

Il présente une meilleure qualité PTH, ce qui se traduit par une paroi de trou et une résistance d'isolation plus stables, même pour les petits trous percés.



3. Stable à haute fréquence

Le TLF-35 est conçu pour offrir des performances haute fréquence supérieures.



4. Faible absorption d'humidité

Son taux d'absorption d'humidité ultra-faible et son faible facteur de dissipation minimisent le déphasage avec la fréquence.



5. Coût.

Le faible coût permet d'obtenir des applications commerciales à haut volume de micro-ondes et de radiofréquences.



Finition extérieure de cuivre nue de panneau taconique multicouche de carte PCB de TLF-35 400x500mm 1



Les applications typiques sont présentées ci-dessous.

1. Antenne

2. Amplificateurs de puissance (TD-SCDMA, WCDMA, LTE, WLAN, etc.)

3. LNA, répéteur PA

4. Composants RF passifs (filtres, coupleurs, etc.)



Finition extérieure de cuivre nue de panneau taconique multicouche de carte PCB de TLF-35 400x500mm 2



NotreCapacité PCB(TLF-35)

Capacité PCB
Matériau PCB : Stratifiés bio-céramique
Désignation: TLF-35
Constante diélectrique 3,50 ±0,05
Nombre de couches : 1 couche, 2 couches, 4 couches.
Poids cuivre : 0,5 oz, 1 oz, 2 oz
Épaisseur du PCB : 0,8 mm, 1,6 mm
Taille du circuit imprimé : ≤400mm X 500mm
Finition de surface: Cuivre nu, HASL, ENIG, étain d'immersion etc.




Nous sommes en mesure de fournir des circuits imprimés haute fréquence TLF-35 avec du cuivre de 1 oz et 2 oz, de 0,8 mm et 1,6 mm d'épaisseur, une taille de panneau maximale de 400 X 500 mm, avec une finition de surface en cuivre nu, HASL, ENIG, étain à immersion, etc.



Bicheng est spécialisé dans la fourniture de services de prototypes, de petits lots et de production de masse.

Si vous avez des questions, n'hésitez pas à nous contacter.



Merci pour votre lecture.
