Carte PCB à haute fréquence 20mil de Rogers Rt /Duroid 6002 pour la micro-onde

Carte PCB à haute fréquence 20mil de Rogers Rt /Duroid 6002 pour la micro-onde

Nombre De Pièces: 1pcs
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-096.V1.0
Matière première:
RT/Duroid 6002
Compte de couche:
2 couches, multicouche
Épaisseur de carte PCB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm)
Taille de carte PCB:
≤400mm X 500mm
Masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure:
Cuivre nu, HASL, ENIG, OSP etc….
Mettre en évidence:

Carte PCB à haute fréquence de Duroid 6002

,

carte PCB 20mil à haute fréquence

,

Carte PCB à haute fréquence de micro-onde

Description du produit

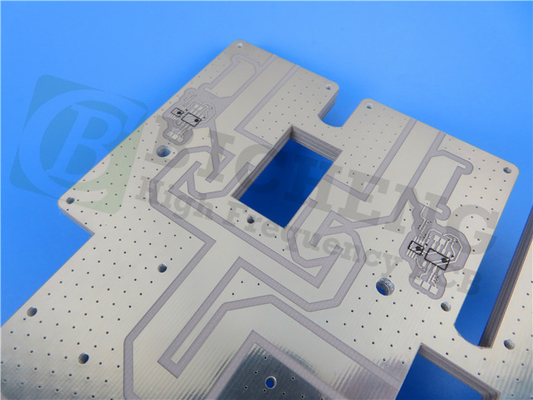

Circuit imprimé haute fréquence Rogers RT/Duroid 6002avec 10mil, 20mil, 30mil et 60mil Coating Immersion GoldetImmersion Argent.

(Les PCB sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Bonjour à tous,

Aujourd'hui, on parle du PCB haute fréquence réalisé sur du matériel RT/duroid 6002.



Le matériau micro-ondes RT/ duroid ® 6002 est une sorte de stratifié à faible perte et à faible constante diélectrique, qui peut répondre aux exigences strictes de fiabilité mécanique et de stabilité électrique dans la conception structurelle complexe des micro-ondes.Les principaux composants sont des composites céramiques PTFE.



La constante diélectrique de RT/duroid ®6002 a une excellente résistance aux changements de température entre -55 ℃ et 150 ℃, ce qui peut répondre aux exigences de la conception d'application de filtre, d'oscillateur et de ligne à retard pour sa stabilité électrique.



Carte PCB à haute fréquence 20mil de Rogers Rt /Duroid 6002 pour la micro-onde 0



Les principaux avantages sont :

Tout d'abord, une faible perte assure d'excellentes performances à haute fréquence



Deuxièmement, d'excellentes propriétés mécaniques et électriques, une construction fiable de panneaux multicouches.



Troisièmement, le coefficient thermique extrêmement faible de la constante diélectrique assure une excellente stabilité dimensionnelle.



Quatrièmement, le coefficient de dilatation dans le plan adapté au cuivre permet des assemblages montés en surface plus fiables.



Cinquièmement, faible dégazage, idéal pour les applications spatiales



Carte PCB à haute fréquence 20mil de Rogers Rt /Duroid 6002 pour la micro-onde 1



Les applications typiques sont :

1. Antennes multiéléments

2. Systèmes radar ronds et aéroportés

3. Évitement des collisions des compagnies aériennes commerciales

4. Antennes GPS

5. Fond de panier d'alimentation



NotreCapacité PCB(RT/duroïde 6002)

Capacité PCB

Matériau PCB : Composite PTFE chargé céramique
Désignation: RT/duroïde 6002
Constante diélectrique: 2,94 ±0,04 (processus)
2,94 (conception)
Nombre de couches : 2 couches, multicouche
Poids cuivre : 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB : 10 mil (0,254 mm), 20 mil (0,508 mm)
30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm)
Taille du circuit imprimé : ≤400mm X 500mm
Masque de soudure : Vert, noir, bleu, jaune, rouge etc.
Finition de surface: Cuivre nu, HASL, ENIG, OSP etc..




Le cuivre de base du circuit imprimé RT/druoïde a 0,5 oz, 1 oz et 2 oz ;l'épaisseur de la carte PCB est large, allant de 5 mil à 120 mil à prendre en compte par nos concepteurs.



La couleur de base du PCB RT/duroid 6002 est le blanc.



Le PCB RT/duroid 6002 est très adapté à l'équipement de structures plates et non planes, telles que les antennes, les circuits multicouches complexes avec des connexions de couche interne et les circuits micro-ondes pour les conceptions aérospatiales dans des environnements hostiles.



Si vous avez des questions, n'hésitez pas à nous contacter.Merci pour votre lecture.



Annexe : Fiche technique du RT/duroid 6002

RT/duroid 6002 Valeur typique
Propriété RT/duroïde 6002 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcessus 2,94±0,04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Constante diélectrique,εDesign 2,94     8 GHz à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0,0012 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficient thermique de ε +12 Z ppm/℃ 10 GHz 0℃-100℃ IPC-TM-650 2.5.5.5
Résistivité volumique dix6 Z Mohm.cm UN ASTM D 257
Résistivité de surface dix7 Z Mohm UN ASTM D 257
Module de traction 828(120) X,Y MPa (kpsi) 23℃ ASTM D 638
Stress ultime 6.9(1.0) X,Y MPa (kpsi)
Souche ultime 7.3 X,Y %
Module de compression 2482(360) Z MPa (kpsi)   ASTM D 638
Absorption d'humidité 0,02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Conductivité thermique 0,6   W/m/k 80℃ ASTM C518
Coefficient de dilatation thermique
(-55 à 288℃)
16
16
24
X
Oui
Z
ppm/℃ 23℃/50% HR IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D 3850
Densité 2.1   g/cm3   ASTM D 792
Chaleur spécifique 0,93(0,22)   j/g/k
(BTU/ib/OF)
  Calculé
Cuivre Peel 8.9(1.6)   Ibs/in.(N/mm)   IPC-TM-650 2.4.8
Inflammabilité V-0       UL 94
Compatible avec le processus sans plomb Oui
