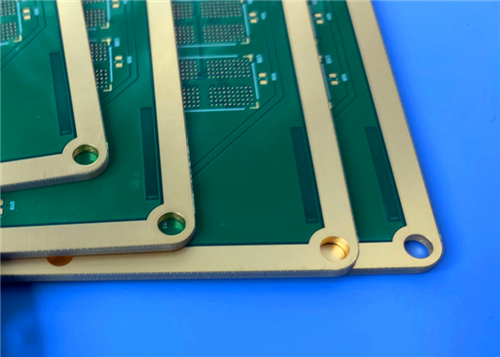

Ce PCB multicouche rigide personnalisé à 6 couches est fabriqué avec des matériaux de qualité supérieure.ISOLA 370HRsubstrat diélectrique FR-4 à haute Tg. Fini avec un placage ENIG de 2 μ" et un masque de soudure vert double face avec légende blanche, il adopte 1 oz de cuivre sur chaque couche conductrice avec une épaisseur de carte finie de 1,6 mm. Configuré avec une impédance contrôlée de 50 Ω sur la couche supérieure avec une largeur de trace de 11 mil, le PCB répond aux exigences IPC-Class-3 avec une épaisseur de cuivre de 25 μm, offrant une excellente stabilité thermique, une résistance CAF et une compatibilité universelle du processus FR-4 pour les applications électroniques industrielles de haute fiabilité.
Spécifications des PCB
| Élément de paramètre |
Spécification |
| Configuration des couches |
PCB rigide à 6 couches |
| Matériau de base |
ISOLA 370HR haute performance haute Tg FR-4 |
| Dimensions du tableau |
111 mm × 78 mm (1 pièce) |
| Épaisseur du panneau fini |
1,6 mm |
| Poids du cuivre |
1 oz de cuivre pour chaque couche |
| Finition des surfaces |
ENIG, épaisseur d'or 2μ" |
| Masque de soudure et sérigraphie |
Masque de soudure vert avec légende blanche des deux côtés |
| Norme de qualité |
IPC-Classe-3 |
| Via l'épaisseur du placage |
Cuivre trou 25μm |
| Exigence d'impédance |
Couche supérieure : largeur de trace de 11 mil, impédance contrôlée de 50 Ω |
Présentation du matériau ISOLA 370HR
ISOLA 370HR est un système de matériaux Tg FR-4 hautes performances à 180°C développé pour les cartes de circuits imprimés multicouches exigeant des performances thermiques supérieures et une fiabilité d'application à long terme. Fabriqué avec une résine époxy multifonctionnelle exclusive renforcée avec un tissu de verre de qualité E, il offre une endurance thermique améliorée et une dilatation thermique réduite par rapport au FR-4 conventionnel, tout en conservant la compatibilité du processus FR-4 standard.
Sa robustesse mécanique, sa durabilité chimique et sa résistance à l’humidité satisfont ou dépassent les critères de performance de la norme FR-4. Équipé de propriétés de fluorescence laser et de blocage des UV, le 370HR atteint une compatibilité totale avec les processus d'inspection AOI, de positionnement optique et de masque de soudure photoimageable. Il est également bien qualifié pour les projets multicouches complexes de stratification séquentielle.
Caractéristiques matérielles de base
Performance thermique supérieure : 180 °C Tg (DSC), 340 °C Td (TGA à 5 % de perte de poids), faible CTE pour une fiabilité structurelle ; 60 minutes d'endurance T260, 30 minutes d'endurance T288
Conformité environnementale : entièrement conforme à RoHS
Blocage UV et compatibilité AOI : améliore l'efficacité de la fabrication et de l'assemblage avec une précision d'inspection élevée
Résistance CAF exceptionnelle : limite la croissance du filament anodique conducteur pour prolonger la durée de vie
Fabrication facile : correspond au flux de fabrication standard FR-4 pour la production de masse
Options de matériaux diversifiées : Différentes épaisseurs de noyau, formes préimprégnées, tissus de verre et feuilles de cuivre disponibles ; une épaisseur de cuivre personnalisée est acceptable
Qualification industrielle complète : conforme aux spécifications IPC-4101D, certifié UL (n° de fichier E41625), approuvé par le programme UL MCIL
Applications typiques
- PCB multicouches de haute fiabilité et cartes de circuits imprimés à stratification séquentielle
- Unités de commande automobile et modules électroniques de puissance embarqués sur véhicule
- Stations de base de télécommunications et appareils de communication en réseau filaire
- Contrôleurs industriels, instruments de précision et équipements de test
- Appareils électroniques grand public et périphériques informatiques à haute température
- Modules électroniques pour l'aérospatiale civile nécessitant une stabilité thermique et une immunité CAF
