| Matière première: | FR-4 SUPÉRIEUR Steffener 0.8mm | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.2mm | Taille de carte PCB: | 196 x 35mm = 1 PCS |
| Coverlay: | Jaune | Silkscreen: | NON-DÉTERMINÉ |
| Poids de cuivre: | 1oz | Finition extérieure: | Or d'immersion |
| Mettre en évidence: | Carte PCB flexible de coutume d'or d'immersion,Carte PCB flexible de coutume du renfort FR4 |
||
Le circuit imprimé flexible FPC sur le Polyimide avec l'impédance 90ohm a commandé
(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale

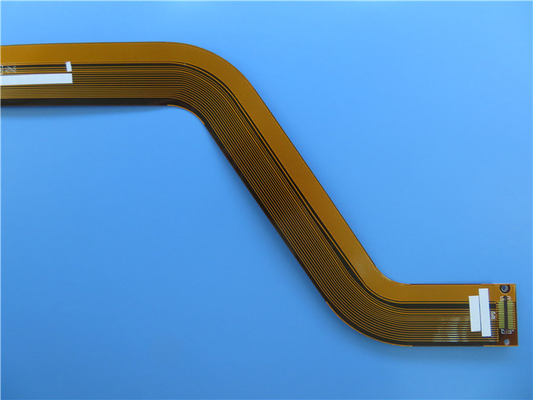

C'est un type de carte PCB flexible établi sur le polyimide substrat de 76 microns avec l'impédance de 90 ohms commandée sur la voie et l'espace de 0.15mm/0.3mm pour l'application du connecteur d'USB. C'est des 0,20 millimètres standard épais avec le masque jaune de soudure (coverlay) des deux côtés et l'or d'immersion sont sur des protections. FR-4 comme le renfort est sur la tête et la queue. La matière première est employée de Shengyi, conseil entier fournissant 1 vers le haut du câble par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 morceaux sont emballés pour l'expédition.
Fiche technique de paramètre et
| Taille de carte PCB : | 196 x 35mm = 1 PCS |
| Nombre de couches | 2 couches |
| Type de conseil | Carte PCB de Flexbile |
| Épaisseur de conseil | 0.2mm +/--10% |
| Empilement | FR-4 SUPÉRIEUR Steffener 0.8mm |
| Pi 0.025mm coverlay | |
| Finition principale de cuivre de 0.035mm | |
| Substrat 0.076mm de Polyimide | |
| Finition principale de cuivre de 0.035mm | |
| Pi 0.025mm coverlay | |
| Fournisseur matériel de conseil | Shengyi |
| Valeur de Tg de matériel de conseil | 60℃ |
| Épaisseur de Cu de PTH | 20 um |
| Thicknes intérieurs de Cu d'Iayer | NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu | 35 um (1oz) |
| Couleur de Coverlay | Jaune |
| Nombre de Coverlay | 2 |
| Épaisseur de Coverlay | 25 um |
| Renfort | FR-4 0.8mm |
| Type d'encre de Silkscreen | NON-DÉTERMINÉ |
| Fournisseur de Silkscreen | NON-DÉTERMINÉ |
| Couleur de Silkscreen | NON-DÉTERMINÉ |
| Nombre de Silkscreen | NON-DÉTERMINÉ |
| Minimum par l'intermédiaire de (millimètres) | 0,3 |
| Trace minimum (mil) | 5,90 |
| Gap minimum (mil) | 11,8 |
| Finition extérieure | Or d'immersion |
| RoHS a exigé | Oui |
| Famability | 94-V0 |
| Essai de choc thermique | Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique | Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction | Essai électrique de passage de 100% |
| Exécution | Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
| Type d'illustration à fournir | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| Aire de service | Dans le monde entier, globalement. |
Caractéristiques et avantages
Excellente flexibilité ;
Réduction du volume ;
Réduction de poids ;
Cohérence d'assemblée ;
Fiabilité accrue ;
Les capacités puissantes de carte PCB soutiennent votre recherche et développement, ventes et marketing ;
La livraison à l'heure avec le taux de la sur-temps-livraison plus haut que de 98% ;
Équipe avec la passion, la discipline, la responsabilité et l'honnêteté ;
Aucune quantité d'ordre minimum. 1 morceau est disponible ;
Applications
Câble plat flexible, panneau mou industriel de contrôleur de température de contrôle, contrôleur de matériel médical, panneau de câble de navigation de GPS d'automobile, panneau de câble de clavier numérique de comprimé, contre-jour d'affichage
1,5 impédance finie simple (de ligne), impédance différentielle
Définition de l'impédance caractéristique
À une certaine fréquence, relativement à une couche de référence, la résistance de ses signaux à haute fréquence ou des ondes électromagnétiques en cours de transmission s'appelle l'impédance caractéristique, qui est l'addition de vecteur de l'impédance électrique, réactance inductive, résistance de capacité.
La classification de l'impédance caractéristique
L'impédance caractéristique commune est divisée en : (1) impédance finie simple (de ligne) ; (2) impédance différentielle et (3) impédance coplanaire, etc.
L'impédance finie simple se rapporte à l'impédance mesurée d'une ligne simple. L'impédance différentielle se rapporte à l'impédance mesurée entre les deux lignes de transmission avec la largeur et l'espacement équivalents dans la commande différentielle. L'impédance coplanaire se rapporte à l'impédance mesurée quand la ligne transmet entre sa terre environnante/VCC (l'espace entre la ligne à la terre/VCC des deux côtés est égal).
L'état déterminant requis pour le contrôle d'impédance
Quand le signal est transmis dans le conducteur de carte PCB, si la longueur du conducteur est proche du 1/7 de la longueur d'onde de signal, alors le conducteur actuellement devient une ligne de transmission de signal, les autres lignes de transmission générales de signal sont exigés pour être faits avec le contrôle d'impédance. Si on l'exige pour commander l'impédance dans la production de carte PCB est basée sur l'exigence de client, si le client a besoin de qu'une certaine ligne largeur doit être faite avec le contrôle d'impédance, il est prié de commander l'impédance de la ligne largeur dans la production. Trois éléments de base d'adaptation d'impédance sont l'impédance de sortie (les pièces actives originales), l'impédance caractéristique (ligne), l'impédance d'entrée (pièces passives) (le panneau de carte PCB)
Plus d'impédance a commandé le circuit flexible (FPC)
